- Regulacja głośności 4, 8, 12, 16 lub 20 kanałów
- Gniazda RCA dla wejść i wyjść audio
- Zakres regulacji głośności/wzmocnienia: wyciszenie (-100 dB) oraz od –48 dB do +16 dB
- Kroki regulacji 1 dB lub mniejsze w zakresie od –30 dB do +16 dB
- Cyfrowe sterowanie z wykorzystaniem ekranu dotykowego, enkodera obrotowego i pilota na podczerwień

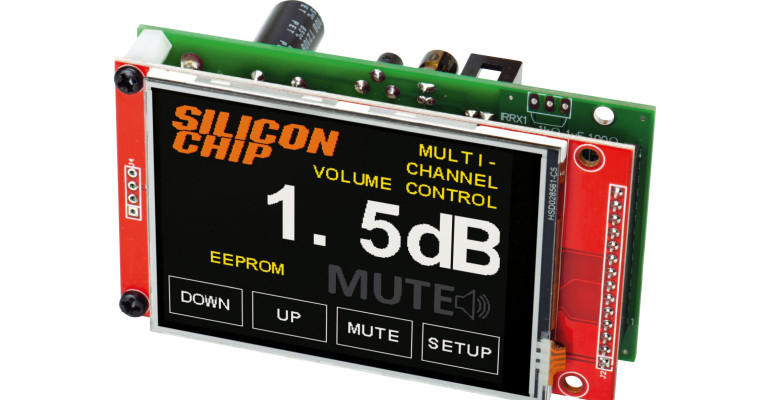

- Dotykowy wyświetlacz LCD 2,8 cala pokazujący poziom głośności i stan wyciszenia
- Możliwość zaprogramowania obsługi wielu kodów IR zgodnych z protokołem NEC
- Możliwość indywidualnej korekcji poziomu dla każdego kanału
- Ustawienia głośności i wyciszenia zapisywane w pamięci EEPROM
- Opcjonalny moduł OLED z wyświetlaczem i enkoderem obrotowym
- THD+N: typowo poniżej 0,002%
- Separacja kanałów: ponad 80 dB
- Obsługiwany poziom sygnału: 0,1...2,5 V RMS
Wielokanałowy regulator głośności może być zbudowany jako samodzielne urządzenie we własnej obudowie lub jako system modułowy, który można wykorzystać w wielokanałowym przedwzmacniaczu lub wzmacniaczu. Układ umożliwia synchroniczną regulację głośności nawet 20 kanałów.
Mikrokontroler wykrywa sygnały z ekranu dotykowego, enkodera obrotowego oraz pilota na podczerwień i steruje cyfrowymi potencjometrami, regulując głośność poszczególnych kanałów.
Projekt powstał z myślą o współpracy z modułem wzmacniacza Hummingbird, opublikowanym w numerze „Silicon Chip” z grudnia 2021 roku (siliconchip.com.au/Article/15126) oraz w EdW 8/2024. Jest to niewielki i niedrogi moduł wzmacniacza o mocy 100 W, który pozwala łatwo zbudować wzmacniacz z czterema, sześcioma lub nawet większą liczbą kanałów. W takich konfiguracjach przydatna staje się możliwość jednoczesnej regulacji głośności wszystkich modułów – właśnie do tego celu przeznaczone jest rozwiązanie opisane w dalszej części artykułu.
Alternatywnym rozwiązaniem byłoby zastosowanie potencjometru cztero- lub sześciokanałowego, jednak zapewniałoby gorszą współbieżność regulacji i prowadziło do znacznego skomplikowania okablowania. Dodatkowo klasyczne potencjometry mechaniczne z czasem mogą powodować trzaski i zakłócenia podczas regulacji, podczas gdy potencjometry cyfrowe zazwyczaj działają niezawodnie przez wiele lat.
Nasza konstrukcja bazuje na cyfrowym przedwzmacniaczu z ekranem dotykowym, opublikowanym we wrześniu i październiku 2021 roku (siliconchip.com.au/Series/370) oraz w EdW 5…6/2024. Tamto rozwiązanie obsługiwało jednak tylko dwa kanały i nie przewidywało możliwości rozbudowy.
Alternatywą może być także cyfrowy potencjometr autorstwa Phila Prossera (marzec 2023; siliconchip.com.au/Article/15693); EdW 3/2026. Konstrukcja jest dwukanałowa, ale pozwala na łączenie wielu płytek. W porównaniu z opisywanym tutaj rozwiązaniem jest jednak wyraźnie prostsza – nie ma ekranu dotykowego ani wbudowanych gniazd audio.
