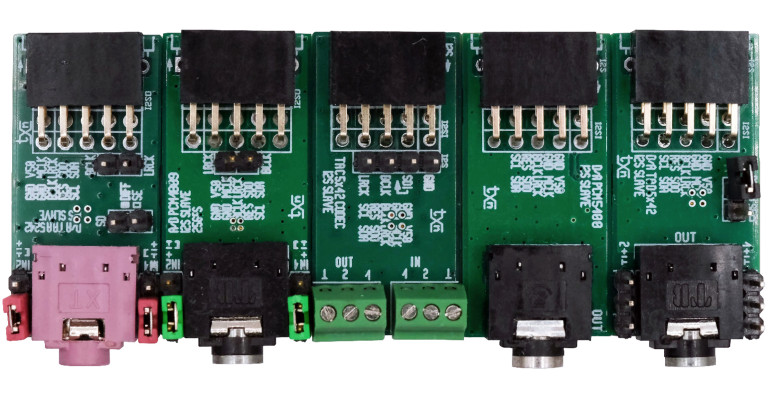

- Pięć uniwersalnych modułów cyfrowego audio:
- AD_PCM1809: przetwornik A/D audio,
- AD_TAA5242: przetwornik A/D audio,
- DA_PCM5100: przetwornik D/A,
- DA_TAD5142: przetwornik D/A,
- CODEC_TAC5142: zintegrowany kodek z przetwornikami A/D i D/A.
- zasilanie: 5 VDC,
- rozdzielczość: 24 bity,
- częstotliwość próbkowania 8...192 kHz (zależnie od układu),
- interfejs cyfrowy: I²S slave,
- standard napięciowy I²S: 3,3 V,
- kompatybilność z płytką do kursu Sigma DSP oraz z innymi zestawami, ewaluacyjnymi wyposażonymi w intefejs PMOD.
AD_PCM1809: przetwornik A/D audio
Za przetwarzanie sygnału A/D odpowiedzialny jest przetwornik U1 typu PCM1809 obsługujący częstotliwości próbkowania 8...192 kHz przy rozdzielczości 24 bitów (SN > 100 dB). Przetwornik ma wejścia różnicowe (2 Vrms) wyprowadzone na złącza IN1,2A. Jeżeli nie mamy dostępu do sygnału różnicowego, możemy do wprowadzenia sygnału audio wykorzystać wejście IN, zakładając zwory pomiędzy piny 2,3 złączy IN1A, IN2A (czułość wejść wzrośnie dwukrotnie). Sygnał analogowy doprowadzany jest do przetwornika U1 poprzez kondensatory separujące C1...4. Sygnał wyjściowy w standardzie I²S, wraz z zasilaniem 5 V, wyprowadzono na złącza: I²S (zgodne z płytkami z kursu DSP) oraz I²SO (SIP6, zgodne z PMOD). Lutowane jest jedno ze złączy, w zależności od współpracujących modułów nadrzędnych. Przetwornik jest urządzeniem slave magistrali I²S (standard napięciowy 3,3 V), więc dla poprawnego działania sygnały LRCK, BLCK muszą być generowane w układzie nadrzędnym. Stabilizator LDO U3 dostarcza napięcie 3,3 V do przetwornika A/D.
AD_TAA5242: przetwornik A/D audio
Za przetwarzanie sygnału A/D odpowiedzialny jest przetwornik U1 typu TAA5242 z najnowszej rodziny przetworników A/D i D/A firmy Texas Instruments. Podobnie jak PCM1809, obsługuje częstotliwości próbkowania 8...192 kHz przy 24 bitach rozdzielczości (SN > 100 dB). Przetwornik ma wejścia różnicowe (2 Vrms) wyprowadzone na złącza IN1,2A, zwartą zworą SD konfigurujemy tryb różnicowy wejść. Jeżeli nie mamy dostępu do sygnału różnicowego, możemy do wprowadzenia sygnału audio zastosować wejście IN, zakładając zwory pomiędzy wyprowadzenie 2,3 złączy IN1A, IN2A (czułość 1 Vrms). Zdejmując zworę SD ustalamy tryb unipolarny z sygnałem odniesionym do masy układu (wejście niesymetryczne).
Sygnał analogowy doprowadzony jest do przetwornika U1 poprzez kondensatory separujące C1...4. Dane wyjściowe w standardzie I²S (standard napięciowy 3,3 V), wraz z zasilaniem 5 V, wyprowadzono na złącza I²SO (zgodne z płytkami z kursu DSP) oraz na złącze I²SO (PMOD). Lutowane jest jedno ze złączy, w zależności od współpracujących modułów nadrzędnych. Przetwornik to urządzenie slave magistrali I²S. Sygnały BCLK, LRCK dodatkowo wyprowadzono na złącze CK, co przydaje się do rozdzielenia sygnałów sterujących przy współpracy z AudioDSP ADAU1701. Stabilizator LDO U2 dostarcza napięcie 3,3 V do zasilania przetwornika.
