Prawdopodobnie dla nikogo nie jest już dzisiaj tajemnicą, że elektronika XXI wieku została (przynajmniej na razie) niemal całkowicie zdominowana przez akumulatory na bazie litu. Choć w użyciu jest także wiele innych konstrukcji chemicznych, to właśnie ogniwa i pakiety litowo-jonowe (a także litowo-polimerowe) są spotykane niemal na każdym kroku. Od urządzeń mobilnych i ubieralnych, poprzez komputery przenośne, niewielką aparaturę pomiarową czy sprzęt medyczny, aż po rozmaite pojazdy elektryczne (samochody, skutery, hulajnogi, pojazdy specjalnego przeznaczenia), a nawet potężne „farmy” magazynów energii, coraz szerzej stosowanych w energetyce rozproszonej – źródła na bazie litu święcą tryumfy popularności i sytuacja ta z pewnością potrwa jeszcze przez wiele lat.
Niestety, w technologii – tak, jak i w życiu – nie ma nic za darmo. Stosowanie pakietów Li-Ion (i nie tylko) wiąże się z koniecznością ich skutecznego zabezpieczenia oraz zarządzania wszystkimi parametrami pracy, tak ze względów bezpieczeństwa, jak i funkcjonalności. W tym artykule przyjrzymy się konstrukcji, parametrom oraz zastosowaniom systemów zarządzania akumulatorami.
Dlaczego potrzebujemy systemów BMS?
Jak już wspomnieliśmy, jedną z fundamentalnych przesłanek do wdrożenia systemu BMS w urządzeniu lub instalacji jest konieczność zachowania możliwie najwyższego poziomu bezpieczeństwa. Świadomość zagrożeń, płynących z niezapewnienia prawidłowych warunków eksploatacji akumulatorów, rozwija się w społeczeństwie przede wszystkim przez doniesienia medialne o kolejnych przypadkach (zwykle bardzo groźnych w skutkach) zapłonów pakietów Li-Ion, czy to w samochodach elektrycznych, czy też w hulajnogach.
Dość powiedzieć, że (wciąż relatywnie rzadkie) awarie źródeł energii, prowadzące do zapłonu i wzniecenia pożaru, np. w czasie ładowania pojazdu elektrycznego, stały się przyczynkiem do powołania firm specjalizujących się w… ochronie przed pożarami pochodzenia „akumulatorowego”. Doskonałym przykładem efektów takiej działalności mogą być ognioodporne torby na hulajnogi i skutery elektryczne, mające chronić zdrowie i życie (oraz dobytek) użytkowników przed skutkami ewentualnego zwarcia bądź przeładowania pakietu. A, jak powszechnie wiadomo, akumulatory litowe są dość wrażliwe na parametry użytkowania (głównie podczas ładowania, ale nie tylko) – stąd też wprowadzenie wielopoziomowych zabezpieczeń elektronicznych wydaje się absolutną koniecznością, podyktowaną zarówno zdrowym rozsądkiem, jak i odpowiedzialnością za czyjeś zdrowie oraz życie. Tym bardziej, że pożary pochodzenia „akumulatorowego” są – z uwagi na fizykochemiczne właściwości litu – znacznie trudniejsze do ugaszenia, niż np. pożar zwykłego samochodu, napędzanego paliwem ciekłym.
Kolejny aspekt przemawiający za stosowaniem systemów zarządzania akumulatorami to użyteczność. Niezależnie od tego, czy mamy do czynienia z pojazdem elektrycznym, czy też bezprzewodowym zestawem słuchawkowym – dla użytkownika ważna jest informacja, na jak długi czas eksploatacji wystarczy jeszcze energii, zgromadzonej w akumulatorze. Rzecz jasna, sposób podania tej informacji zależy od produktu, a nawet wybranego przez użytkownika trybu pracy.
W przypadku samochodu elektrycznego lub hybrydowego będzie to estymowany zasięg, wyrażony w kilometrach lub milach, gadżety mobilne wskażą procentową zawartość energii w akumulatorze, zaś smartfon w stanie ultra-oszczędzania energii poinformuje użytkownika o szacowanym czasie czuwania.
Im większa wiarygodność estymacji, tym lepiej dla użytkownika (może bowiem zawczasu zaplanować doładowanie akumulatora), a także dla producenta, który za sprawą rzetelnych pomiarów poziomu energii w akumulatorze lepiej „wypadnie” w oczach klientów. O ile bowiem długi czas pracy na prawie wyładowanym źródle energii zostanie przeważnie odebrany przez użytkowników bardzo pozytywnie (co można zaobserwować na podstawie licznych opinii i recenzji internetowych), to już nagłe wyładowanie zestawu słuchawkowego czy też telefonu, który jeszcze chwilę wcześniej wskazywał całkiem przyzwoity stan akumulatora, da efekt przeciwny – zniechęci odbiorców bądź to do danego modelu, bądź do marki jako takiej.

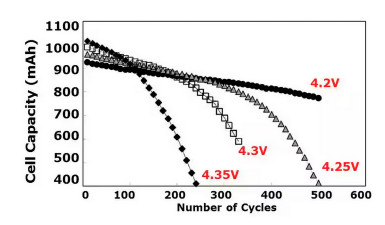

Niezwykle ważną zaletą stosowania systemów BMS jest także fakt, iż mogą one w pewnym zakresie wydłużyć żywotność akumulatora. O ile niektóre parametry eksploatacji akumulatorów – np. temperatura otoczenia – mogą zmieniać się w relatywnie szerokim zakresie z niezauważalnym lub tylko z niewielkim uszczerbkiem dla efektywnej pojemności, o tyle inne wielkości fizyczne mają decydujące znaczenie dla liczby cykli ładowania/rozładowania, po których pojemność spadnie do nieakceptowalnie niskiego poziomu. Nie wszyscy zdają sobie bowiem sprawę z faktu, iż podniesienie napięcia ładowania o zaledwie 50 mV/ogniwo (np. z 4,20 V na 4,25 V) powoduje drastyczne skrócenie jego żywotności. Doskonale obrazuje to rysunek, prezentujący wykres zależności pojemności ogniwa Li-Ion typu LiCoO2 od liczby cykli, przy czterech różnych napięciach końcowych. Jak widać, po 500 cyklach ładowania z napięciem końcowym równym 4,2 V, pojemność spadnie z początkowych 950 mAh do 850 mAh, co oznacza niewiele ponad 10-procentowe zużycie – jest to więc całkiem niezły wynik. Dla porównania, wzrost napięcia o 50 mV doprowadzi do zużycia prawie 58-procentowego, zaś przy ładowaniu napięciem 4,35 V (tj. o 150 mV więcej względem pierwszego opisanego przypadku) akumulator osiągnie próg 400 mAh po zaledwie 250 cyklach pracy.
