Firma Masters wprowadza do swojej oferty przetwornice DC/DC ST1PS02 od STMicroelectronics

ST1PS02 to przetwornica typu Buck o prądzie wyjściowym 400 mA, do wysokosprawnych aplikacji bateryjnych przy dowolnym obciążeniu.
Article Image

Prezentowana przetwornica obniżająca napięcie jest nowoczesnym rozwiązaniem pod kilkoma względami: począwszy od miniaturowych gabarytów, poprzez możliwość łatwej konfiguracji napięcia wyjściowego, a skończywszy na ultraniskim poborze prądu własnego.

Ciekawą cechą jest również dodatkowe wyjście napięcia załączane wewnętrznym kluczem sterowanym sygnałem logicznym. Taka konfiguracja umożliwia dodatkową redukcję poboru prądu przez aplikacje poprzez całkowite odłączenie zasilania dla aktualnie niewykorzystywanych układów peryferyjnych.

Możliwość płynnej zmiany napięcia wyjściowego zapewnia dodatkową oszczędność energii poprzez obniżenie napięcia zasilania, np. w czasie uśpienia urządzenia.

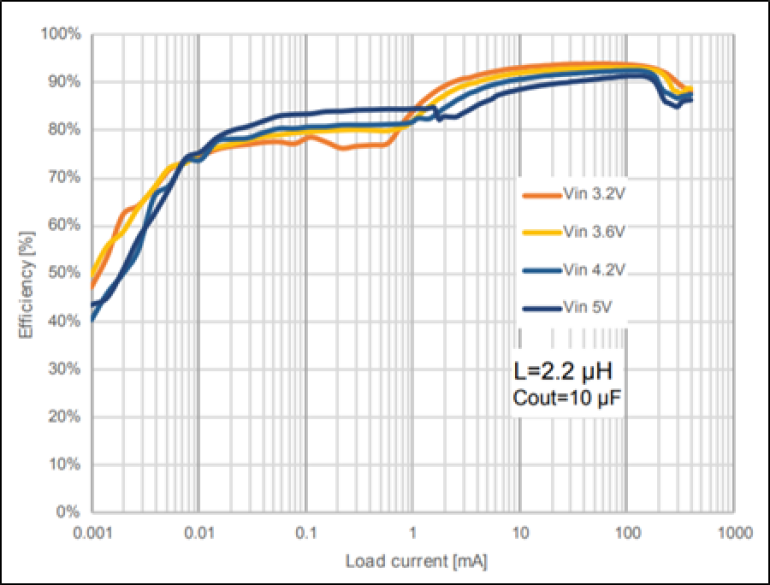

Bardzo wysoka sprawność przetwornicy w bardzo szerokim zakresie obciążenia to cecha rzadko spotykana ale pożądana w aplikacjach zasilanych bateryjnie. W przedziale od 100 nA do 100 mA sprawność wynosi ponad 90%.

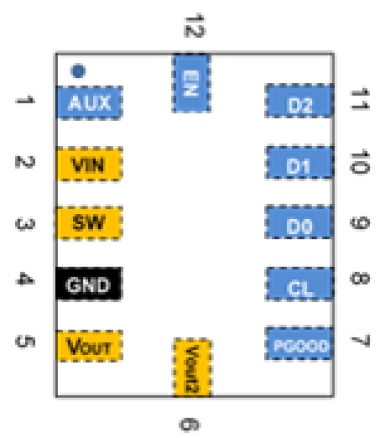

Główne cechy układu:

  • Szeroki zakres napięcia zasilania: od 1,8 V do 5,5 V
  • Prąd Iq:  <500 nA
  • Wysoka sprawność [Vin=3,6 V, Vout=3 V]:
    • Typ 95%@Iout=1 mA
    • Typ 92%@Iout=400 mA
  • Możliwość pracy z wypełnieniem do 100%
  • Wyjście Vout2 załączane pinem AUX
  • Możliwość dynamicznej zmiany napięcia wyjściowego (8 wartości Vout)
  • Wbudowany układ rozładowania napięcia wyjściowego
  • Przetwornica typu synchronicznego
  • Wyjście typu Power Good
  • Minimalny zestaw elementów zewnętrznych
  • Miniaturowa obudowa TDFN12L [2×1,7×0,55 mm]

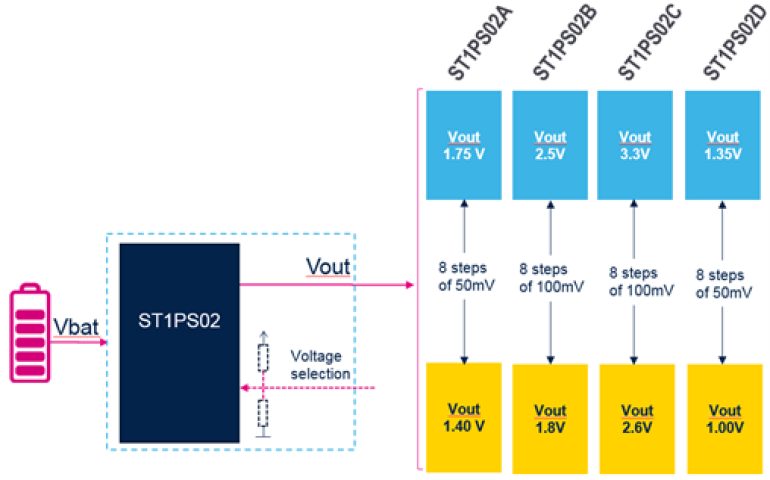

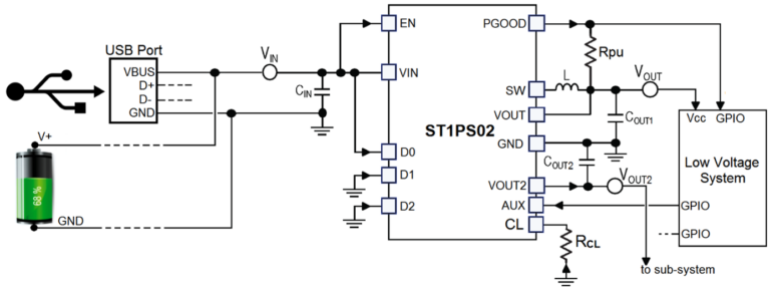

Układ charakteryzuje się elastycznością wyboru napięcia wyjściowego. Umożliwia to ich cyfrowy wybór:

  • Wykorzystując mikrokontroler dla każdej wersji przetwornicy można ustawić cyfrowo jedno z czterech napięć wyjściowych
  • Brak elementów zewnętrznych do przełączania napięcia wyjściowego
  • Uproszczone zastosowanie do rozwiązań modułowych
  • Szeroki zakres regulacji napięcia wyjściowego: od 1,.0 V do 3,3 V

Firma ST udostępnia również płytki ewaluacyjne dla swoich przetwornic.

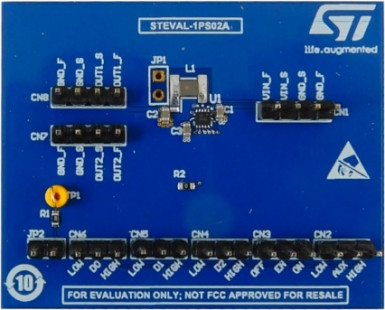

STEVAL-1PS02A

  • Zakres roboczy napięcia wejściowego: 1,8 do 5,5 V
  • Prąd wyjściowy do 400 mA
  • Małe elementy zewnętrzne: L = 2,2 µH typowo
  • Dynamicznie wybierane napięcie wyjściowe od 1,4 do 1,75 V
  • Wyjście sygnału Power Good
  • Pomocniczy przełącznik obciążenia Vout2 (wejście sterujące AUX)
  • Zgodność z WEEE i RoHS (tylko sprzęt)

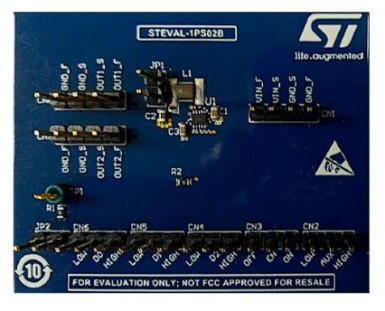

STEVAL-1PS02B

  • Zakres roboczy napięcia wejściowego: 1,8 do 5,5 V
  • Prąd wyjściowy do 400 mA
  • Drobne elementy zewnętrzne: L=2,2 µH typowo
  • Dynamicznie wybierane napięcie wyjściowe od 1,8 V do 2,5 V
  • Wyjście sygnału Power Good
  • Pomocniczy przełącznik obciążenia Vout2 (wejście sterujące AUX)
  • Zgodność z WEEE i RoHS (tylko sprzęt)

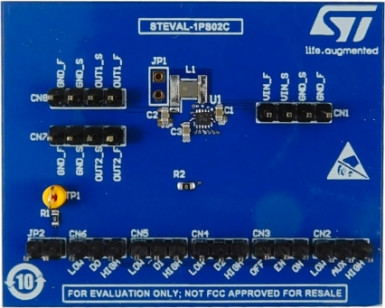

STEVAL-1PS02C

  • Zakres roboczy napięcia wejściowego: 1,8 do 5,5 V
  • Prąd wyjściowy do 400 mA
  • Drobne elementy zewnętrzne: L=2,2 µH typowo
  • Dynamicznie wybierane napięcie wyjściowe od 2,6 V do 3,3 V
  • Wyjście sygnału Power Good
  • Pomocniczy przełącznik obciążenia Vout2 (wejście sterujące AUX)
  • Zgodność z WEEE i RoHS (tylko sprzęt)

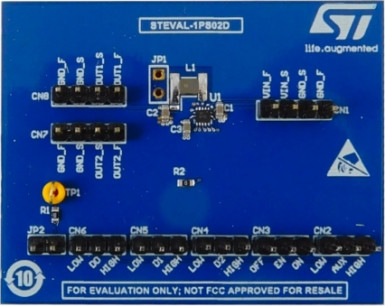

STEVAL-1PS02D

  • Zakres roboczy napięcia wejściowego: 1,8 do 5,5 V
  • Prąd wyjściowy do 400 mA
  • Drobne elementy zewnętrzne: L=2,2 µH typowo
  • Dynamicznie wybierane napięcie wyjściowe od 1,0 V do 1,35 V
  • Wyjście sygnału Power Good
  • Pomocniczy przełącznik obciążenia Vout2 (wejście sterujące AUX)
  • Zgodność z WEEE i RoHS (tylko sprzęt)

Tematyka materiału: STEVAL-1PS02A, STEVAL-1PS02B, STEVAL-1PS02C, STEVAL-1PS02D
