CS35L45: inteligentny, monofoniczny wzmacniacz klasy D firmy Cirrus Logic o mocy wyjściowej 6,8 W

Jakub Tyburski

Blog

Wzmacniacze

25 lipca 2023

589

Cirrus Logic

Zasilany napięciem: 2,5-5,5 V inteligentny wzmacniacz CS35L45 zapewnia poziomy zniekształceń THD+N poniżej 1% - dla obciążenia 8 Ω. W trakcie hibernacji jego pobór mocy nie przekracza 43 µW. Występuje 5 interfejsów: I2C, I2S, Soundwire, SPI i TDM. Sprawność energetyczna wzmacniacza CS35L45 wynosi: 88%. Można pracować też w klasie H - w tym celu przewidziano przetwornicę napięcia 15 V.

Wytwarzany w procesie technologicznym 55 nm inteligentny wzmacniacz CS35L45 zawiera procesor DSP zwany Halo Core, który implementuje algorytmy: korekcji, kompresji i ulepszeń dźwięku. Wprowadzono unikatowy system zarządzania energią, który zmniejsza pobór prądu, bez obniżenia jakości dźwięku. Istnieją następujące zabezpieczenia: termiczne, nadprądowe i przeciwzwarciowe. Wdrożono tryb oszczędzania mocy, który gwarantuje wydłużone działanie CS35L45 na zasilaniu bateryjnym. Śledzone są wartości średnie i szczytowe prądu zasilania. Idealnie chroniony jest głośnik na wyjściu wzmacniacza. Zapewnia się maksymalną głośność dźwięku - bez szkody dla rozwiązań audio. Inteligentny wzmacniacz CS35L45 działa pomimo częstych, niezamierzonych spadków napięcia zasilania. Do zarządzania energią i monitoringu głośników stosuje się przetworniki analogowo-cyfrowe (ADC). Wyprowadzane jest także 5 µV napięcia wyjściowego, jeśli nie jest podawany sygnał audio na wejście CS35L45. Inteligentny wzmacniacz firmy Cirrus Logic dostępny jest w obudowie WLCSP. Jego zastosowaniami są, w szczególności, urządzenia przenośne.

Więcej informacji tutaj oraz na dokumencie pod zdjęciem.

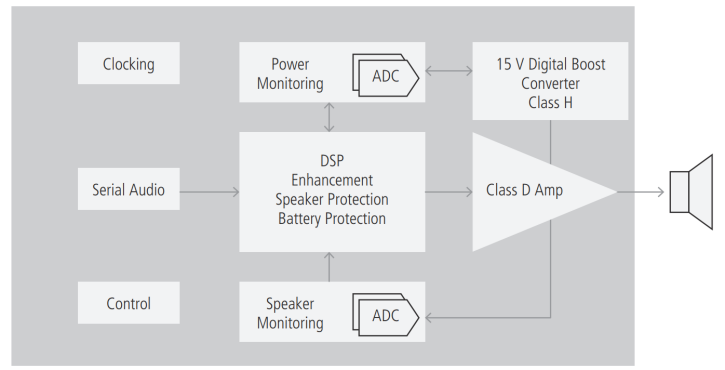

Struktura CS35L45
