2-kanałowy wzmacniacz klasy D - FDA802S, dla samochodowych radioodtwarzaczy od ST

Article Image
FDA802S to wzmacniacz z podwójnym mostkiem klasy D, zaprojektowany w najbardziej zaawansowanej technologii BCD (Bipolar – CMOS – DMOS), przeznaczonej dla samochodowych radioodtwarzaczy.

Wzmacniacz integruje wysokowydajny przetwornik cyfrowo-analogowy wraz z mocnymi wyjściami MOSFET w klasie D, aby uzyskać wyjątkową wydajność w porównaniu ze standardową klasą AB. Zintegrowany przetwornik C/A pozwala osiągnąć wyjątkowe osiągi (stosunek sygnału do szumu na poziomie 110 dB przy 108 dB zakresu dynamicznego).

Dzięki wysokonapięciowemu stopniu wyjściowemu MOSFET, wzmacniacz może pracować zarówno z standardowym zasilaniem akumulatorowym z samochodu (6…18 V DC),  jak i pod zwiększonym napięciem (do 25 V DC), aby osiągnąć najwyższą możliwą moc.

Pętla sprzężenia zwrotnego uwzględnia wyjściowy filtr dolnoprzepustowy LC, zapewniający doskonałą liniowość odpowiedzi częstotliwościowej i mniejsze zniekształcenia niezależne od jakości cewki indukcyjnej i kondensatora.

Schemat blokowy wzmacniacza FDA802S

FDA802S jest w pełni konfigurowalny poprzez interfejs magistrali I2C i integruje kompletną macierz diagnostyczną specjalnie przeznaczoną do zastosowań motoryzacyjnych. Dzięki rozwiązaniom wdrożonym w celu rozwiązania problemów EMI, urządzenie przeznaczone jest do użytku w standardowej pojedynczej skrzynce samochodowej DIN wraz z tunerem. Co więcej, wzmacniacz może pracować przy zasilaniu tak niskim, jak 5,5 V DC, tym samym obsługując najnowszą specyfikację producentów samochodów o niskim napięciu („start-stop”).

Wzmacniacz znajduje się w obudowie LQFP64 (10×10×1,4 mm) z dodatkowym padem termicznym .

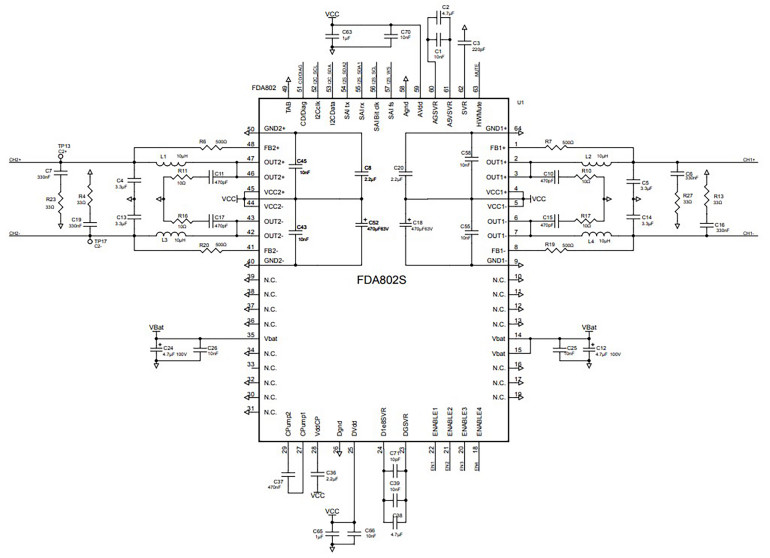

Przykładowa aplikacja wzmacniacza FDA802S

Parametry wzmacniacza:

  • Kwalifikacja AEC – Q100
  • Zintegrowany przetwornik cyfrowo-analogowy
  • Wejście cyfrowe I2S i TDM (3,3/1,8 V)
  • Częstotliwość próbkowania wejścia: 44,1 kHz, 48 kHz, 96 kHz i 192 kHz
  • Pełna obsługa magistrali I2C (3,3/1,8 V) z 8 różnymi adresami magistrali I2C
  • Zakres napięcia zasilającego: od 5,5 V do 25 V DC
  • Zgodność EMI oceniana zgodnie z normami:
    • CISPR25 klasa V
    • ISO 11452 2
  • Funkcja niskiego promieniowania (LRF – „Low Radiation Function”)
  • Bardzo niski prąd spoczynkowy
  • Wyjściowy filtr dolnoprzepustowy jest uwzględniony w sprzężeniu zwrotnym, zapewniając wyjątkową jakość dźwięku
  • Praca pod standardowym akumulatorem samochodowym o dużej mocy wyjściowej:
    • 2×22 W/4 Ω @ 14 V; 1 kHz THD = 1%
    • 2×28 W/4 Ω @ 14 V; 1 kHz THD = 10%
    • 2×37 W/2 Ω @ 14 V; 1 kHz THD = 1%
    • 2×46 W/2 Ω @ 14 V; 1 kHz THD = 10%
  • Możliwość podłączenia obciążenia 2 Ω (do 18 V)
  • Tryb równoległy dla obciążeń 1 Ω (do 18 V)
  • Diagnostyka magistrali I2C:
    • Detekcja zwarcia do VCC i GND
    • Diagnostyka obciążenia DC
    • Diagnostyka obciążenia AC (działa zarówno z wewnętrznie, jak i zewnętrznie generowanym tonem)
  • Zintegrowana ochrona przed błędami
  • Detektor offsetu wejściowego i wyjściowego
  • Detektor przesterowania
  • Zintegrowane zabezpieczenia przeciwzwarciowe i ESD
Wyprowadzenia wzmacniacza FDA802S
DATA SHEET
Do pobrania
Download icon Dokumentacja 2-kanałowego wzmacniacza klasy D - FDA802S
