Kompaktowy moduł Morph-IC II firmy FTDI Chip zawierający układ FPGA z rodziny Cyclone II

Article Image
Do dodanego w module Morph-IC II układu FPGA dołączono układ FT2232H, który na dobre jest interfejsem USB/UART. Istnieje 80 wyprowadzeń I/O pozwalających łączyć moduł z płytkami bazowymi. Przewidziano port JTAG służący do szybkiej konfiguracji układu FPGA. Obsługiwanym standardem komunikacji jest USB 2.0. Każde, następne wyprowadzenie I/O jest doprowadzone do układu FPGA. Oznaczenie tego układu jest, w istocie, kodem: EP2C5F256C8N.

Na posiadaczy modułu Morph-IC II czeka do wykorzystania m.in. 4608 elementów logicznych układu FPGA (EP2C5F256C8N) obok 26 bloków pamięci M4K RAM o łącznej pojemności: 119 Kb i 13 mnożarek w tym układzie. Gwarantowana jest stabilna wymiana danych, przy pomocy 2 sterowników: D2XX i VCP oraz wewnętrznego interfejsu komunikacyjnego między układem FT2232H, a układem FPGA. Osiągana jest najwyższa przepustowość transmisji, która wynosi 40 MB/s. Konfiguracja układu FPGA trwa: 100 ms. Można jej dokonać przy użyciu środowiska projektowego Quartus II Web Edition. Dostępne w module Morph-IC II wyprowadzenia I/O, na swój sposób, zostały przewidziane dla 4 poziomów napięciowych: 1,5 V, 1,8 V, 2,5 V i 3,3 V. Są 2 diody LED informujące o stanie: zasilania Morph-IC II i konfiguracji układu FPGA. Do układu FPGA dochodzi sygnał zegarowy, o częstotliwości: 50 MHz. W razie potrzeby można posłużyć się dedykowanym wejściem zegarowym. Można też używać pamięć konfiguracyjną EEPROM o oznaczeniu: 93LC56B (od Microchip Technology). Pamięć tą spięto z układem FT2232H.

Więcej informacji tutaj oraz na dokumentacji pod zdjęciem.

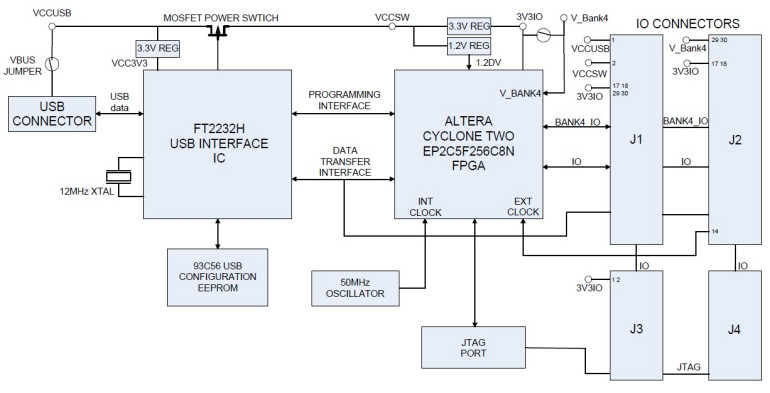

Schemat blokowy modułu Morph-IC II
DATA SHEET
Do pobrania
Download icon Dokumentacja Morph-IC II
Firma: FTDI Chip
Tematyka materiału: 93LC56B, EP2C5F256C8N, FTDI, Microchip Technology, Morph-IC II, Quartus II Web Edition
AUTOR
Źródło
ftdichip.com
