Podręczny moduł wskaźnika słupkowego BarGraph Click firmy MikroElektronika zawierający 10 diod LED koloru czerwonego

Jakub Tyburski

Blog

Moduły

25 lutego 2022

682

MikroElektronika (MIKROE)

Jest to uniwersalna płytka, której wskazania można z łatwością obserwować z daleka, w ciemności i przy mocnym świetle Słońca. Wszystko to nieskomplikowanej obsłudze oraz małych rozmiarach.

Dostępny na wspomnianej płytce podzespół JSB-R102510ZR, jak również dwa układy 74HC595 firmy Texas Instruments, które spełniają rolę ośmiobitowych rejestrów przesuwnych, umożliwiają realizację zadań pisanych modułowi BarGraph Click. Każda dioda LED tego modułu pobiera do 20 mA prądu włącznie. Stopień ich świecenia jest regulowany w oparciu o przebiegi PWM. Sterowanie modułem odbywa się przez interfejs SPI znajdujący się na wyprowadzeniach mikroBUS.

Moduł BarGraph Click

Możliwość generacji wielu sekwencji świecenia jest w działanie BarGraph Click wliczona. W szczególności takie aplikacje jak: mierniki VU, wskaźniki stanu i systemy kontroli są opisanemu modułowi dedykowane. Można go przy tym obsługiwać, korzystając z intuicyjnego środowiska programistycznego mikroSDK. Jest to w pełni sprawdzony produkt, którego wymiary wynoszą: 42,9x25,4 mm. Jego napięcie pracy to: 3,3 V lub 5 V. Jakość BarGraph Click jest gwarantowana.

Moduł BarGraph Click

Repozytorium GitHub poświęcone modułowi BarGraph Click

Przykładowy projekt związany z obsługą modułu BarGraph Click

Środowisko mikroSDK

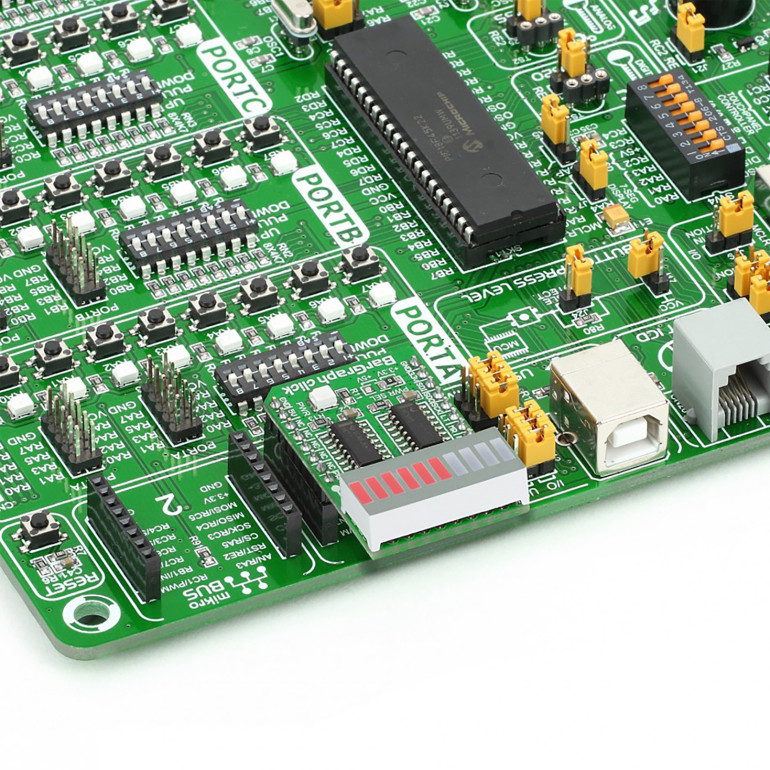

Przykładowe zastosowanie BarGraph Click

DATA SHEET

Wideo

Do pobrania

Schemat modułu BarGraph Click

Pliki projektowe modułu BarGraph Click

Dokumentacja rejestru przesuwnego 74HC595

Firma: MikroElektronika (MIKROE)

Tagi: LED Moduły Pomiary i testy

Tematyka materiału: BarGraph Click, interfejs SPI, MikroBUS, Mikroe, MikroElektronika, mikroSDK
