Wysokich możliwości zestaw MAX 10 NEEK firmy Terasic zawierający moduł dotykowego wyświetlacza

Article Image
Mowa tu o niezwykle funkcjonalnym zestawie przeznaczonym do tworzenia systemów cyfrowych, a w szczególności złożonych kontrolerów. Występujący w nim układ FPGA rodziny Max 10, który cechuje się 50 tysiącami programowalnych bloków logicznych w pełni sprzyja wspomnianemu zadaniu.

To co wyróżnia wspomniany zestaw spośród dostępnych na rynku rozwiązań to moduł wyświetlacza dotykowego MTL2 o przekątnej 7” i rozdzielczości 800×480 px, który jest dołączany do tylnej części płytki MAX 10 NEEK - dzięki wbudowanej kamerze i czujnikowi światła moduł ten umożliwia realizację rozbudowanego sterowania, zwłaszcza w przenośnych aplikacjach, którym przywołany zestaw jest dedykowany.

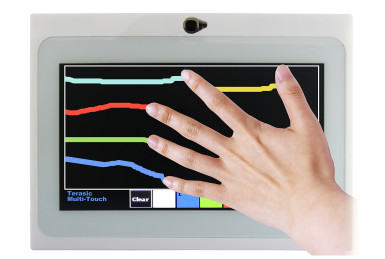

Przykład użycia MAX 10 NEEK

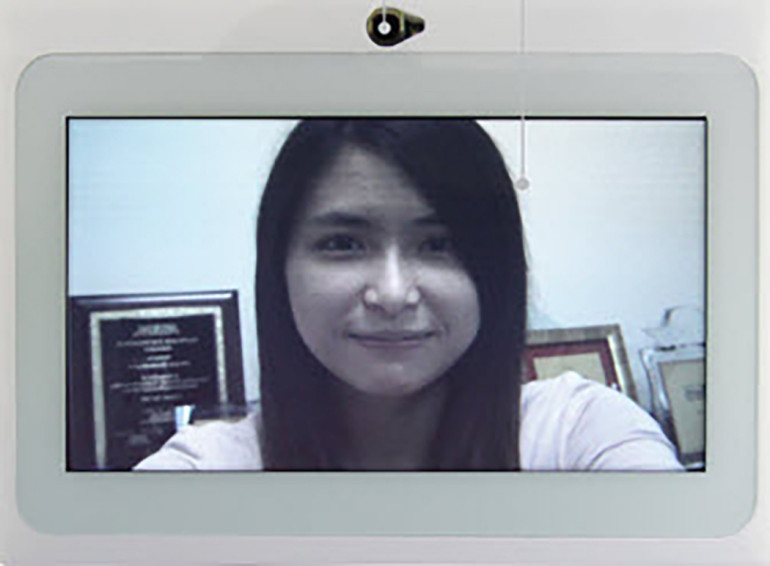

Przykład użycia MAX 10 NEEK

Wszystko to przy pożytecznych peryferiach, którymi poza przyciskami, przełącznikami i diodami LED o kolorze czerwonym, są m.in.: gniazdo HDMI, gniazdo PS/2 do dołączania klawiatury i myszy, akcelerometr, czujnik światła, czujnik temperatury oraz wilgotności, 24-bitowy kodek audio,  interfejs Gigabit Ethernet i gniazdo kart MicroSD. Razem z nimi występują 2 przetworniki analogowo-cyfrowe o 8 kanałach (w ramach układu FPGA), do których są podłączone 2 dedykowane wejścia w postaci złączy SMA, mikrofon i potencjometr do regulacji napięcia zasilania, a także przetwornik cyfrowo-analogowy o pojedynczym wyjściu (również w układzie FPGA).

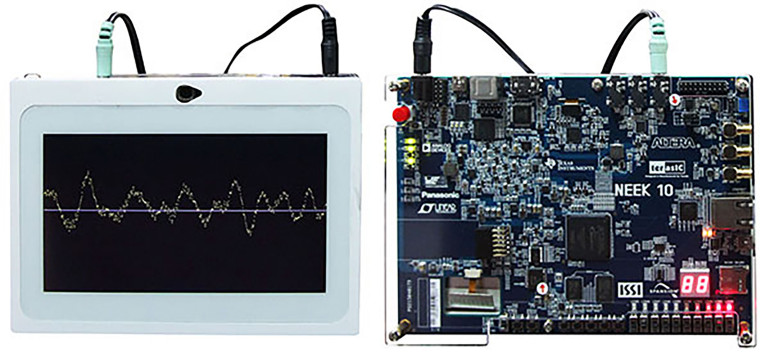

Zestaw MAX 10 NEEK

Dołączanie zewnętrznych modułów oraz płytek jest w zestawie zapewnione - służą do tego 2 złącza: TMD i CSI-2 dla kamery MIPI. Całość dopełniają 2 pamięci: SDRAM DDR3 o pojemności 1Gb i Flash o pojemności 512 Mb. Jest to funkcjonalny sprzęt umożliwiający projektowanie rozwiązań ograniczonych tylko wyobraźnią projektanta, który docenia elastyczność budowy tych rozwiązań jak również same możliwości MAX 10 NEEK.

Zestaw MAX 10 NEEK

Szybka i sprawna rozbudowa istniejących aplikacji jest gwarantowana. Obsługę zestawu zapewnia środowisko Quartus firmy Intel wraz z dokumentacją elektroniczną na stronie producenta. Kabel mini-USB, zasilacz i karta MicroSD są w MAX 10 NEEK wliczone - poniżej specyfikacja zestawu i film prezentujący jego możliwości.

Zestaw MAX 10 NEEK

Specyfikacja zestawu MAX 10 NEEK:

  • Układ FPGA rodziny Cyclone IV E:
    • 50 000 programowalnych bloków logicznych
    • 1 638 kbit pamięci RAM
    • 5 888 kbit pamięci wewnętrznej flash
    • 144 układów mnożących 18×18
    • 4 pętle PLL
    • 2 ośmiokanałowe przetworniki analogowo-cyfrowe
    • Programowanie przez:
      • port USB
      • sterownik USB-Blaster II
      • zewnętrzny programator dołączany przez port JTAG lub do pamięci wewnętrznej Flash układu FPGA
  • Pamięci:
    • SDRAM DDR3 o pojemności 1 Gb
    • Flash o pojemności 512 Mb (interfejs QSPI)
  • Zegary:
    • 10 MHz (dedykowany przetwornikom analogowo-cyfrowym)
    • 25 MHz (dla interfejsu Gigabit Ethernet)
    • 28,63636 MHz (dla wejścia HDM)
    • Trzy zegary 50 MHz (podłączone do układu FPGA)
  • Interfejsy:
    • Gigabit Ethernet (złącze RJ45)
    • USB-UART
  • Peryferia:
    • Moduł wyświetlacza dotykowego MTL2:
      • Przekątna: 7”
      • Rozdzielczość: 800×480 px
      • Wbudowana kamera i czujnik światła
      • Dołączany z tyłu zestawu MAX 10 NEEK
    • Diody LED (koloru czerwony) - 10 szt.
    • Przełączniki - 10 szt.
    • Przyciski użytkownika - 5 szt.
    • Przycisk resetowania konfiguracji układu FPGA
    • Przycisk rekonfiguracji układu FPGA
    • Dwupozycyjny wyświetlacz siedmiosegmentowy
    • 24-bitowy kodek audio
    • Czujnik temperatury i wilgotności
    • Czujnik światła
    • Akcelerometr
    • Układy monitorowania mocy oraz zasilania FPGA - 3 szt.
    • Mikrofon
    • Potencjometr regulujący napięcia zasilania
  • Gniazda:
    • HDMI
    • kart microSD
    • PS/2
  • Złącza:
    • CSI-2
    • TMD (Terasic Mini Digital)
    • SMA - 3 szt.:
      • Wyjście przetwornika cyfrowo-analogowego sterownik USB-Blaster II
      • Wejścia analogowe do przetworników analogowo-cyfrowych - 2 szt.
  • Zasilanie: z zewnątrz (5 V)
  • Wymiary: 190×140×20 mm
Przykład użycia MAX 10 NEEK
Przykład użycia MAX 10 NEEK

Środowisko Intel Quartus Prime Lite (narzędzie darmowe - zalecana wersja możliwe najnowsza, uwzględniająca rodzinę Max 10 układów FPGA)

Dokumentacja zestawu MAX 10 NEEK i pozostałe pliki

Przykład użycia MAX 10 NEEK
Wideo
Firma: Terasic
Tematyka materiału: elektronika cyfrowa, Max 10, MAX 10 NEEK, Quartus, SDRAM DDR3, Terasic
