Znana klasyka gatunku: kompaktowy zestaw Basys 3 firmy Digilent do sprawnego wdrażania systemów cyfrowych w układzie FPGA rodziny Artix-7

Jakub Tyburski

Blog

FPGA/CPLD/SPLD

29 grudnia 2021

857

Digilent

Z tym produktem można zdziałać prawdziwe cuda, wliczając projekty profesjonalne. Łatwość obsługi, duża liczba peryferii, często używane obwody - tak jest on widziany, zwłaszcza przez prowadzących kursy FPGA (w ich ręce producent oddaje użyteczną płytkę, do której nie trzeba podłączać dodatkowych komponentów).

To co można stworzyć na zestaw powyżej może być łatwe (np. bramki logiczne) lub skomplikowane (np.: „namiastka” domu inteligentnego) - jest to sprzęt do różnych zastosowań, w tym do systemów czasu rzeczywistego. To co go wyróżnia spośród innych zestawów to:

zwiększona liczbą wyprowadzeń - podwojona względem wcześniejszych płytek serii Basys,
architektura o większych możliwościach sprzętowych - dzięki użytemu w zestawie układowi FPGA o optymalnej liczbie bloków logicznych i bloków DSP zastępujących konwencjonalne układy mnożące oraz pamięci RAM o pojemności starczającej wielu aplikacjom,
pakiet do tworzenia rozwiązań SoC o „dużej wytrzymałości” - w ramach środowiska Vivado Design Suite umożliwiającego integrację bloków IP (co skraca czas projektowania blisko 10 razy) i analizatora Vivado Serial I/O.

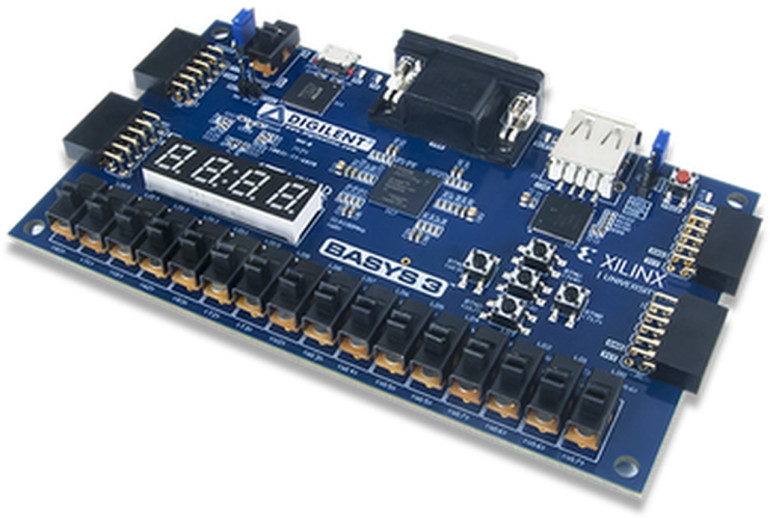

Zestaw Basys 3

Jest to wyrób w szczególności polecany organizatorom kursów poświęconych układom FPGA (oraz uczestnikom tych kursów). Zestaw można zamówić bez lub z kablem microUSB. Profesjonaliści mogą na nim zawsze polegać (poniżej specyfikacja Basys 3).

Zestaw Basys 3

Specyfikacja zestawu Basys 3:

Układ FPGA rodziny Artix-7 (w wersji 35-T):
- 33280 programowalnych bloków logicznych, z których każdy zawiera cztery sześciowejściowe tablice funkcji (LUT) i 8 przerzutników
- 1800 kbit pamięci RAM
- 5 układów zarządzania zegarem - każdy z pętlą synchronizacji fazy (PLL)
- 90 bloków DSP
- Wewnętrzny zegar o prędkości powyżej 450 MHz
- Dwukanałowy, wbudowany przetwornik analogowo-cyfrowy (XADC)
Pamięć Serial Flash
Gniazdo kart microSD do programowania układu FPGA
Interfejsy:
- Interfejs USB-JTAG
- Interfejs USB-UART
- Host USB HID (m.in. dla myszy, klawiatur i pendrive’ów)
Peryferia:
- Przełączniki - 16 szt.
- Przyciski - 5 szt.
- Diody LED - 16 szt.
- 12-bitowe wyjście VGA
- Czteropozycyjny wyświetlacz siedmiosegmentowy
Złącza Pmod - 4 szt.
Zasilanie: z USB lub dowolnego źródła zasilania (4,5-5,5 V)

Zestaw Basys 3

Środowisko Xilinx Vivado Design Suite (darmowe)

Opis zestawu Basys 3

Firma: Digilent

Tagi: FPGA

Tematyka materiału: Artix-7, Basys 3, Digilent, DSP, interfejs JTAG, interfejs UART, microUSB, Pmod, Serial Flash, systemy czasu rzeczywistego, systemy domu inteligentnego, USB, Vivado Design Suite, Vivado Serial I/O, Xilinx, XADC, zestaw rozwojowy
