Sprzętowy kodek audio CS42L42 firmy Cirrus Logic

Jakub Tyburski

Blog

Audio

25 lipca 2023

522

Cirrus Logic

Szczególnym zastosowaniem CS42L42 są rozwiązania przenośne. Gwarantowane są: wysoki zakres dynamiczny, stereofoniczne przetworniki cyfrowo-analogowe (DAC) na właściwy sposób umożliwiające odtwarzanie dźwięku oraz monofoniczny przetwornik analogowo-cyfrowy (ADC) do przechwytywania dźwięku. Przewidziana jest obsługa 4 interfejsów: MIPI SoundWire, I2C, I2S i TDM. Pomyślano także o standardzie S/PDIF.

W architekturze sprzętowego kodeka audio CS42L42 występują m.in. resamplery i 32-bitowy korektor parametryczny. Jest to energooszczędny układ, który pozwala miksować cyfrowy, na dobrą sprawę, sygnał wyjściowy monofonicznego przetwornika analogowo-cyfrowego (ADC), biorąc pod uwagę dane, też cyfrowe, z portów szeregowych. Każda składowa tak tworzonego strumienia cyfrowego może być "redukowana" (aby nie powiedzieć "tłumiona") w określonym stopniu. Zakresu dynamiczny CS42L42 wynosi 114 dB. Sprzętowy kodek audio funkcjonuje w temperaturze otoczenia: od -40 do 85°C. Oferowane są częstotliwości próbkowania audio: 8-192 kHz. Gwarantowana jest czysta barwa dźwięku i nikły poziom zniekształceń, niesłyszalny dla ludzkich uszu. Do zasilania analogowych podzespołów CS42L42 wymagane jest napięcie 1,8 V. Wartości THD+N wynoszą: -90 dB - dla przetwornika analogowo-cyfrowego oraz -85 dB - dla przetworników cyfrowo-analogowych. Dla obciążenia 30 Ω obowiązują moce wyjściowe: 2x35 mW. Pomyślano również o kondensatorach sprzęgających. Obsługiwane sa 2 standardy złączy audio: AHJ i OMTP. Sprzętowy kodek audio CS42L42 ma obudowę WLCSP lub QFN.

Więcej informacji tutaj oraz na dokumentacji pod zdjęciem.

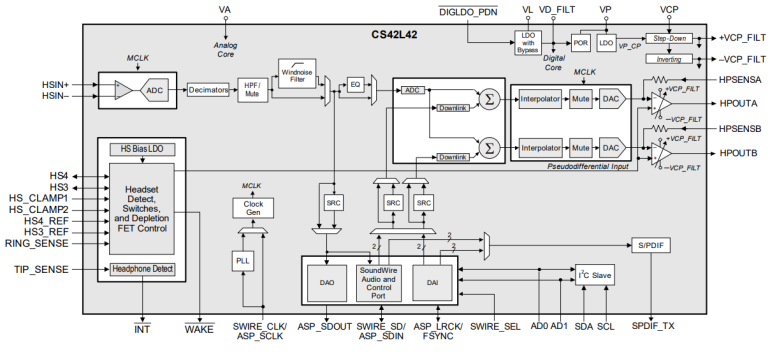

Struktura CS42L42

DATA SHEET

Wideo

Do pobrania

Dokumentacja CS42L42

Firma: Cirrus Logic

Tagi: Audio Układy scalone

Tematyka materiału: Cirrus Logic, CS42L42, kodeki audio, QFN, sprzętowe kodeki audio, WLCSP
