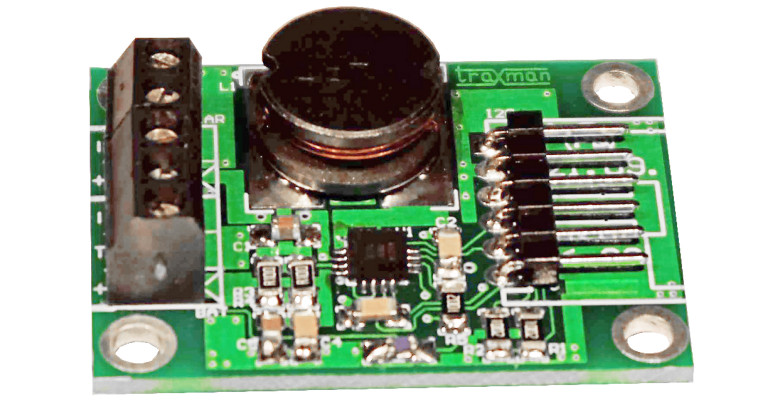

Ładowarkę zbudowano na specjalizowanym kontrolerze ZSPM4521 firmy ZMDI, który zawiera niezbędne elementy zarówno dla pozyskiwania energii z ogniwa słonecznego (5 V/0,5…5 W), jak i ładowania akumulatora, zapewniając możliwość ustawienia napięcia i prądu ładowania. Dzięki wykorzystaniu przetwornicy impulsowej i algorytmu MPPT charakteryzuje się dużą sprawnością. Ma wbudowane zabezpieczenia zapewniające prawidłowy proces ładowania: zabezpieczenie przed zwarciem z ograniczeniem prądowym, termiczne, nadnapięciowe. Dostępne jest wyjście sprzętowe NFLT do sygnalizowania awarii. Układ wyposażono w interfejs I²C umożliwiający konfigurowanie i monitorowanie parametrów procesu ładowania. Nastawy przechowywane są w pamięci EEPROM i po jednorazowej konfiguracji możliwa jest praca samodzielna bez nadzorującego procesora.
Aplikacja ZSPM4521 nie odbiega od noty. Napięcie z ogniwa słonecznego 5V jest doprowadzone do wejścia IN układu U1. Po przekroczeniu progu 3,15 V zostaje aktywowana wewnętrzna przetwornica ładowania, która odpowiada za kontrolę prądu, końcowego napięcia oraz śledzenie MPPT. Rezystory R3 i R4 są bocznikiem pomiarowym prądu ładowania i wbudowanego ograniczenia prądowego. Złącze I²C, oprócz wyprowadzenia magistrali komunikacyjnej, zawiera także sygnał awarii NFLT oraz wewnętrzne zasilanie 3,3 V/10 mA umożliwiające np. zasilanie kontrolera sterującego.
