Układ ten to impulsowy stabilizator prądu. Stabilizator może być zasilany napięciem stałym z zakresu 6...17 V. Prąd wyjściowy reguluje się potencjometrem PR1.
Zakres zmian jest równy od około 50 mA do 1,2 A. Układ MBI1801 ma wbudowane zabezpieczenie termiczne, które chroni go przed uszkodzeniem. Po osiągnięciu temperatury 165°C wyjście jest wyłączane.

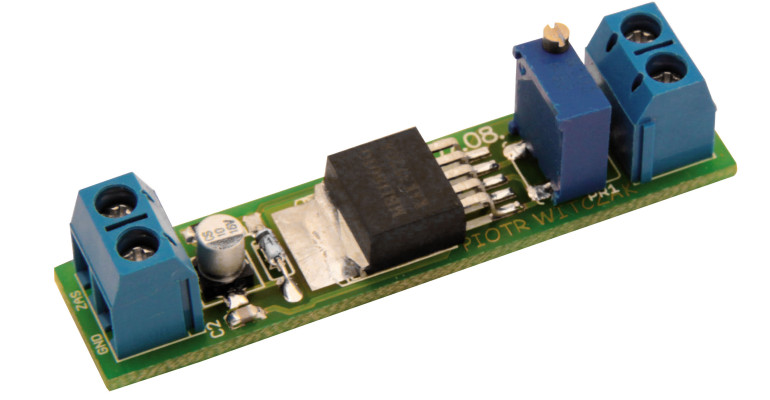

Urządzenie składa się tylko z ośmiu elementów i nie jest skomplikowane w budowie. Po zmontowaniu wymaga tylko wyregulowania prądu wyjściowego. Najprościej jest to zrobić, włączając w szereg z diodami LED amperomierz. Przed włączeniem zasilania potencjometr PR1 należy ustawić na maksimum rezystancji. Wejściowe napięcie zasilania powinno być o około 2...3 V wyższe, niż wymagają diody. Teraz włączamy zasilanie i potencjometrem PR1 ustawiamy żądany prąd wyjściowy.
Może się również okazać, że przy skrajnych wartościach prądu wyjściowego i napięcia zasilania układ MBI1801 będzie wymagał radiatora. Należy również pamiętać, że minimalne napięcie zasilania nie może być mniejsze niż 6 V.
