Czujnik giętkości/siły do monitora bargraficznego z wykorzystaniem PIC16F886

Rajkumar Sharma

Projekty

Technika μP, μC, PLD

7 lipca 2021

1370

Ten Bar-Graph ma 20 segmentów w jednym jasno czerwonym kolorze i wyświetla siłę przyłożoną do czujnika FLEX. Monitor siły jest oparty na mikrokontrolerze PIC z 10-bitowym przetwornikiem ADC. Ten wysokiej wydajności pomiar zapewnia unikalne możliwości i może być stosowany w różnych aplikacjach. Każde wyjście LED dostępne ze zworki może być skonfigurowane do sterowania wyjściem, alarmem, przekaźnikiem.

Rezystory reagujące na siłę są sensorami polimerowymi, które wykazują spadek rezystancji wraz ze wzrostem siły przyłożonej do powierzchni aktywnej. Ich czułość siły jest zoptymalizowana do stosowania w panelach dotykowych urządzeń elektronicznych.

Odpowiedni czujnik siły to FSR402 (czułość 0.2N-20N)

Uwaga: Płytka jest wyposażona w potencjometr Trim-Pot do precyzyjnego dostrajania wyświetlacza.

Charakterystyka

Zasilanie od 7,5 V do 18 V DC (możliwe bezpośrednie wejście 5 V).
Czujnik siły (Flex Sensor).
Wyświetlacz wyjściowy 20 kolorowych CZERWONYCH diod LED SMD.
Kompaktowa płyka z komponentami SMD.
Złącze nagłówkowe wejścia zasilania.
Stabilizator 5 V na płytce.
Wbudowany Trimpot do kalibracji zakresu wyświetlacza.
Zworki lutownicze na każdej diodzie LED do sterowania wyjściem, alarmem i przekaźnikiem.
Wymiary PCB 75,88 × 26,69 mm

Schemat elektryczny czujnika giętkości

Wykaz elementów

Ilość

Symbol

Nazwa/opis/gdzie kupić

CN2, CN3

Szpilki goldpin kątowe

C1, C2, C3, C7, C8

100nF

R1,R2,C4,C5,R6,C6,R8,R9,R10,C10,C11,R32,CN1OMIT

Nie montować

D1-D20

J1-J20, R4

PR1

R7, R31

R11-R30

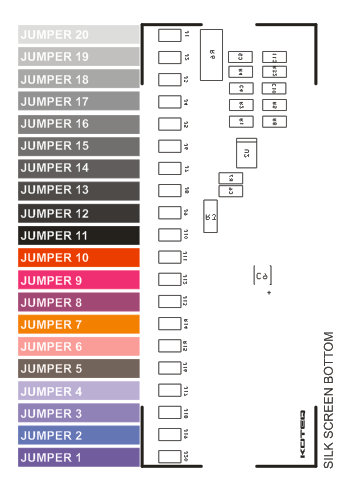

Ustawienie zworek

Schemat połączeń

Czujnik FSR402
