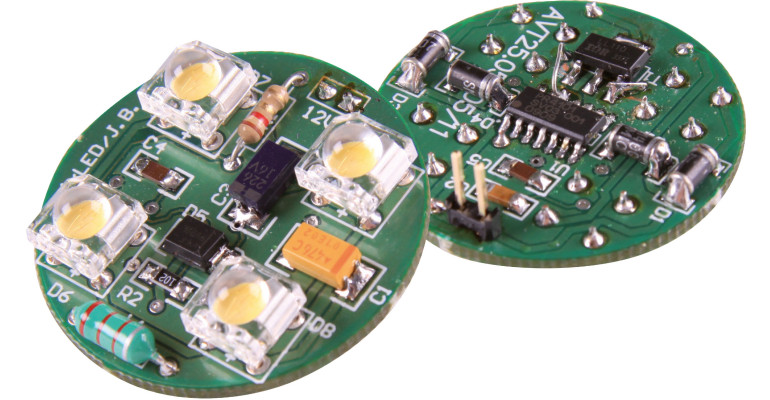

Układ PR4101A jest zaawansowanym funkcjonalnie, impulsowym zasilaczem diod LED. Zaprezentowany projekt umożliwia zasilanie diod LED lub ich zestawów o poborze prądu od 0,1...1 A. W przykładowym projekcie użyto czterech bardzo jasnych, białych diod LED o poborze prądu 80 mA każda.

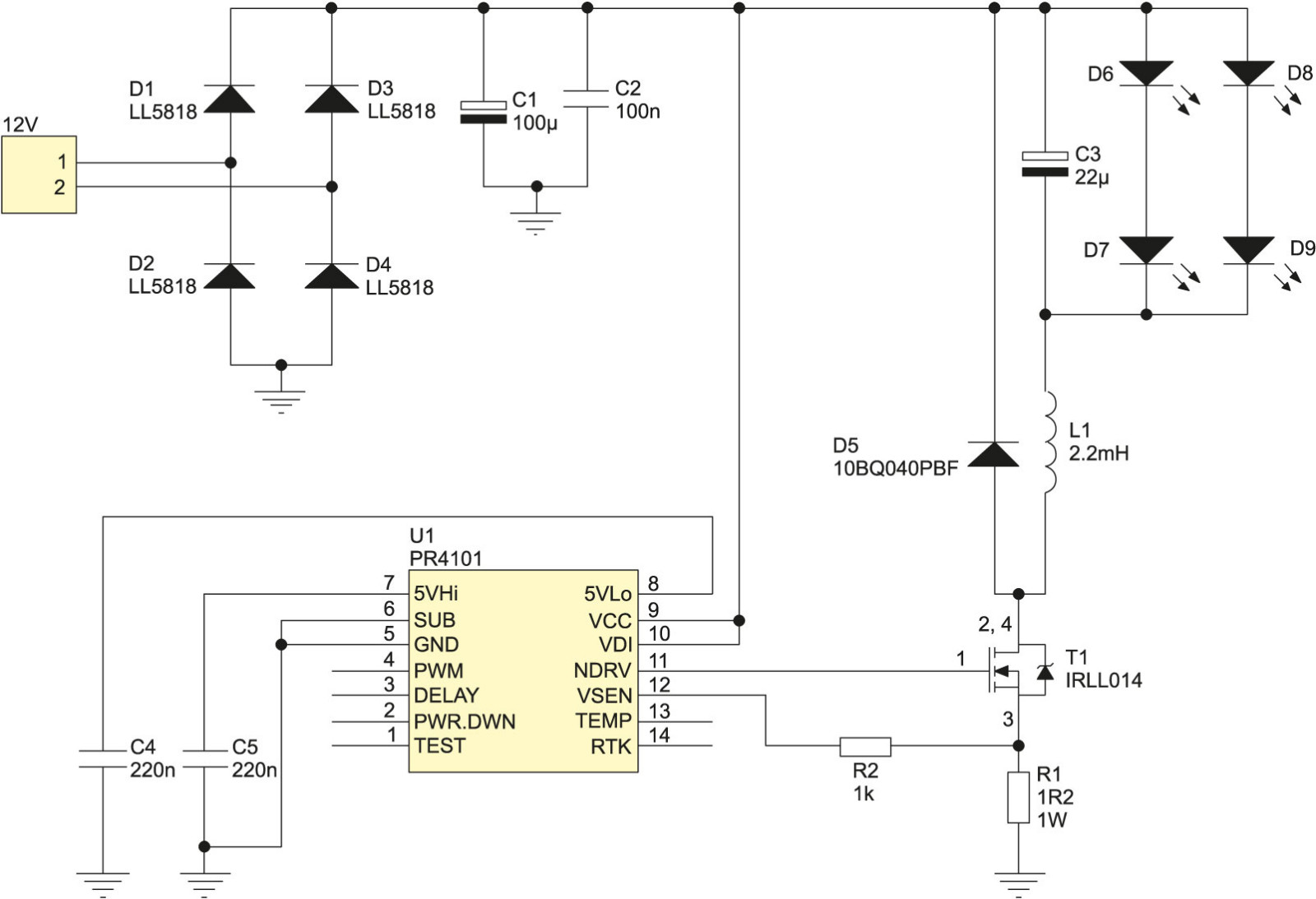

Na rysunku 1 pokazano schemat ideowy „żarówki” LED. Układ pracuje poprawnie w zakresie napięć 9...40 V, jednak ze względu na zastosowane kondensatory, wymaga źródła napięcia 9...16 VDC lub 9...12 VAC, dostarczającego prąd ok. 0,2 A. Przy zasilaniu prądem stałym można zrezygnować z montażu diod D1...D4, zastępując D1 i D2 zworkami SMD lub kawałkiem srebrzanki. W takiej sytuacji – uwaga na polaryzację! Sposób połączenia diod LED o prądzie zasilania 80 mA każda stawia wymaganie, aby układ zasilacza LED dostarczał prąd o wartości 160 mA.
Wartość prądu płynącego przez diody jest ustalana przez rezystor R1, zgodnie z zależnością ILED = 0,2 V/R1. W projekcie R1 = 1,2 Ω, więc ILED MAKS. ≈ 0,17 mA. Przez rezystor pomiarowy przepływa cały prąd zasilania LED, więc moc strat na nim będzie równa I2×R ≈ 35 mW. To niewiele, jednak stawiając na uniwersalność rozwiązania zdecydowano się na użycie R1 w wersji przewlekanej.
PR4101A oferuje szereg funkcji, których nie użyto w tym projekcie. Producent wyposażył go np. w wejścia umożliwiające regulację jasności (PWM), opóźnione załączenie (DELAY), włączenie/wyłączenie układu (PWR_DWN), wyjście układu pomiaru temperatury struktury układu (TEMP), wejście softstart oraz kompensacji temperatury (RTK). Prostota aplikacji PR4101A przy jednocześnie bardzo zaawansowanych funkcjach, naprawdę robią wrażenie. Sprawność układu jest zależna od warunków pracy i waha się w granicach 70...95%.
