Przedstawiony układ został oparty w całości o elementy dyskretne. Po włączeniu zasilania tranzystor T2 jest zatkany, a przez cewkę L2 płynie prąd bazy, który powoduje stopniowe otwieranie się tranzystora. Przewodzenie tranzystora powoduje zwieranie wyprowadzenia cewki do masy (przez złącze kolektor-emiter), a napięcie na kolektorze spada do minimalnej wartości. Prąd bazy jest jeszcze przez krótki czas podtrzymywany energią zgromadzoną w L2 i C2. Tranzystor otwiera się, impuls samoindukcji z cewki L1 przechodzi przez diodę D1 i ładuje kondensator C3, z którego zasilane są diody świecące. Obwód cewka L2 – kondensator C2 gromadzi energię, znowu zaczyna płynąć prąd bazy – cykl zamyka się.

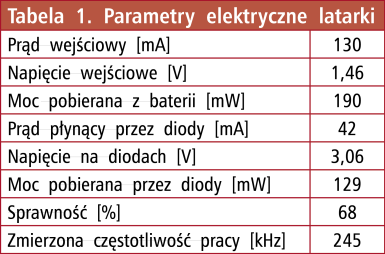

Wartości elementów zostały dobrane dla uzyskania możliwie dużej sprawności przy optymalnym wykorzystaniu diod. Rolą rezystora R1 jest ograniczenie prądu bazy. Parametry prądowo-napięciowe umieszczono w tabeli 1.
Układ poprawnie pracuje już przy niskim napięciach zasilania – wystarczy 0,7 V (napięcie baza-emiter, przy którym tranzystor otwiera się), by wzbudzić oscylacje. Pozwala to na pracę z mocno rozładowaną baterią, kosztem zmniejszenia jasności.
