Sterownik jest doskonałym rozwiązaniem do sypialni bądź do pokoju dziecięcego. Całość wraz z taśmą LED zamontowana pod łóżkiem (bedlight) ułatwi wstawanie w nocy oraz da poczucie bezpieczeństwa. Oświetlenie zostanie załączone wtedy, gdy użytkownik wejdzie do pokoju lub jeśli dotknie stopą podłogi. Delikatnie rozjaśnione światło nie obudzi pozostałych osób, sprawdzi się w sytuacji, kiedy dziecko wstaje w nocy lub gdy my musimy wstawać do niego.

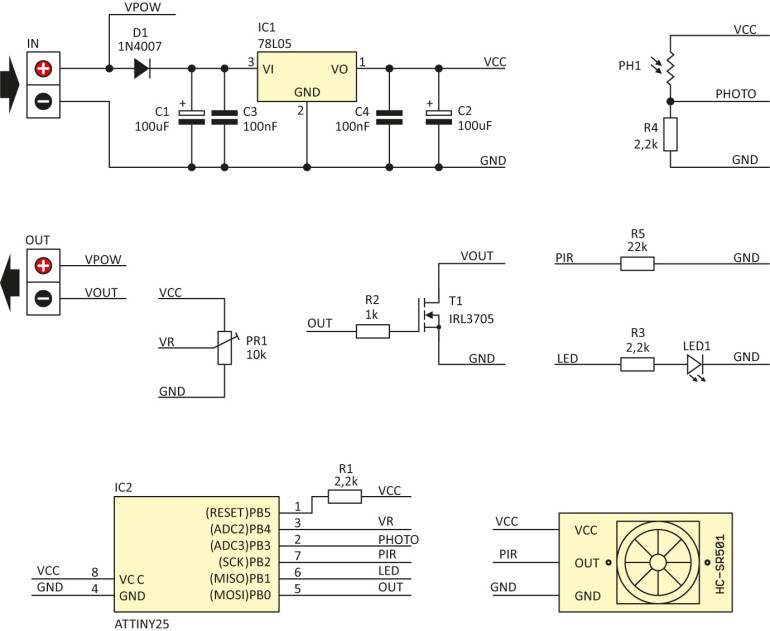

Schemat ideowy sterownika pokazano na rysunku 1. Jest on włączany między źródło zasilania, a odbiornik. Powinien być zasilany napięciem stałym z akumulatora lub zasilacza o wydajności prądowej odpowiadającej dołączonemu obciążeniu. Dioda D1 stanowi zabezpieczenie przed dołączeniem sterownika do napięcia o niewłaściwej polaryzacji. Napięcie jest stabilizowane za pomocą układu IC1 (78L05). Pracą urządzenia steruje mikrokontroler IC2 (ATtiny25). Fotorezystor PH1 pełni rolę czujnika światła – dzięki niemu wysterowanie wyjścia nastąpi tylko w słabych warunkach oświetleniowych.
