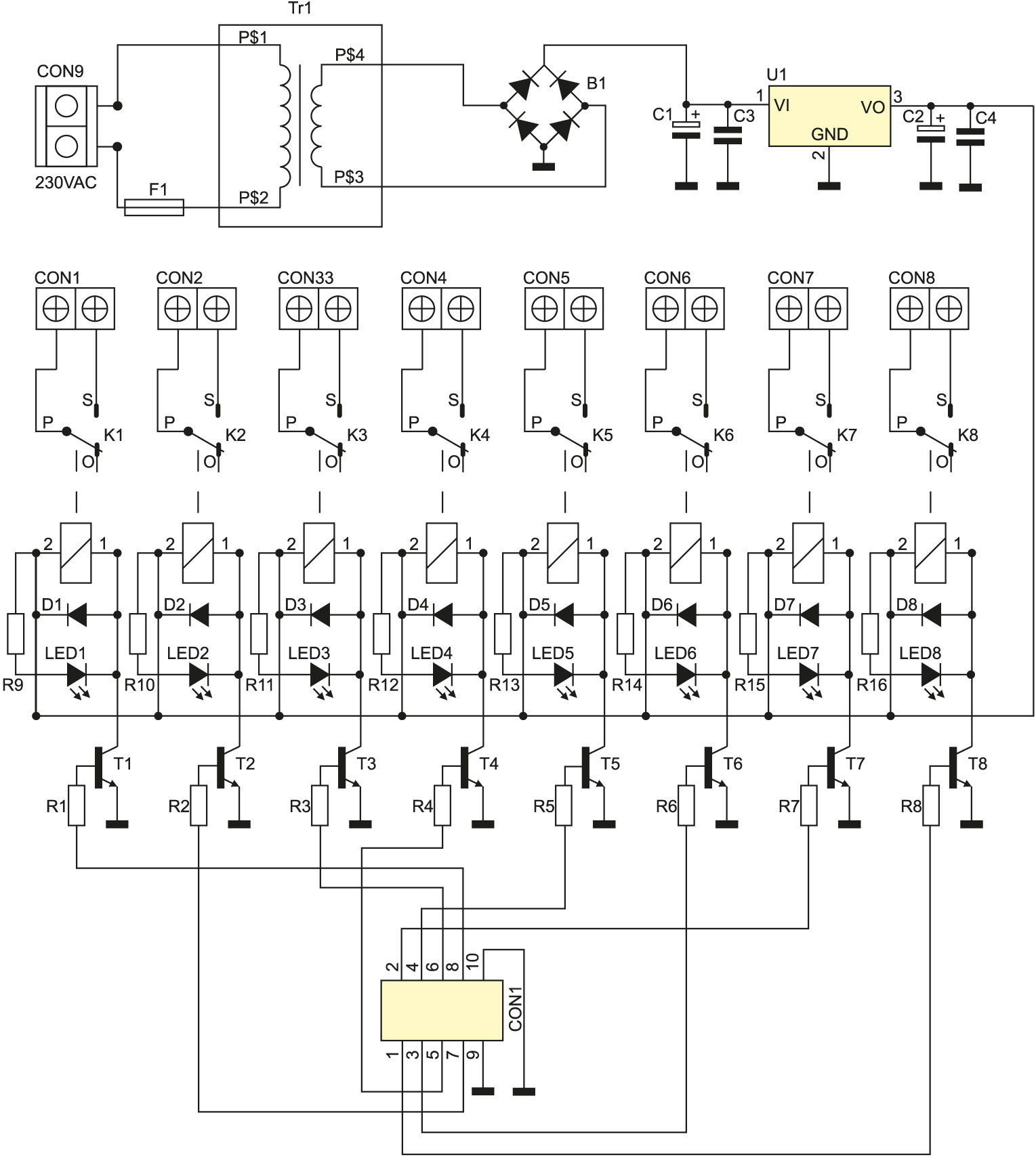

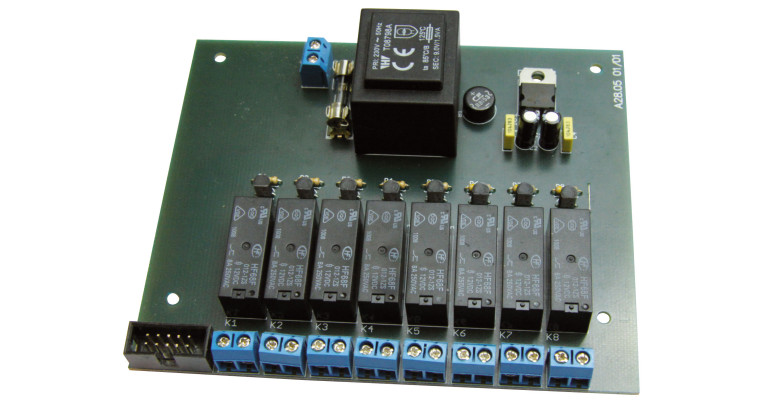

Na rys. 1 umieszczono schemat ideowy prostego modułu wykonawczego przeznaczonego do współpracy np. z mikrokontrolerem. Układ ten może sterować do 8 urządzeń, a w połączeniu z AVT5140 lub z AVTMOD06, daje się sterować z użyciem portu USB komputera PC.
Dzięki temu płytka może być elementem instalacji inteligentnego budynku, układu automatyki itp. Wszystkie wymienione moduły są dostępne w ofercie sklepu AVT (www.sklep.avt.pl). Na płytce jako układy wykonawcze zastosowano przekaźniki o dopuszczalnym prądzie obciążenia styków 8 A przy napięciu 230 VAC.
Jeśli zdecydujemy się na montaż diod LED sygnalizujących stan przekaźnika, to należy pamiętać o przylutowaniu 8 rezystorów R9...R16. Są to jedyne elementy SMD i montujemy je od strony ścieżek. Na płytce można zamontować zarówno przekaźniki z cewką na 5 V, jak i na 12 V.
Załączaniem przekaźników steruje się podając napięcie dodatnie o wartości zależnej od napięcia zasilania (patrz podstawowe parametry), ale nie mniejszej od 2 V. na odpowiednie doprowadzenie złącza CON10. Piny 1...8 sterują odpowiednio przekaźnikami K8...K1.
Układ po zmontowaniu nie wymaga żadnych regulacji. Jeśli będzie on sterował obciążeniem zasilanym z sieci energetycznej, to należy pamiętać, że będą w nim występowały napięcia niebezpieczne dla zdrowia i życia.
