- sterowanie za pomocą dowolnego przełącznika zwiernego,
- czas rozjaśniania i wygaszania regulowany w zakresie od 3 do około 90 sekund,
- zasilanie 12 V.
Sterownik przeznaczony jest do taśm LED oraz niektórych żarówek LED pracujących w konfiguracji diody z szeregowym rezystorem. Współpracuje z klasycznymi włącznikami typu włącz/wyłącz. Włączenie włącznika uruchamia układ płynnie, zaświecając dołączone do wyjścia układu źródło światła. Natomiast w momencie wyłączenia włącznika nastąpi jego płynne powolne wygaszenie. Czas rozjaśniania i wygaszania regulowany jest potencjometrem.
Budowa i działanie

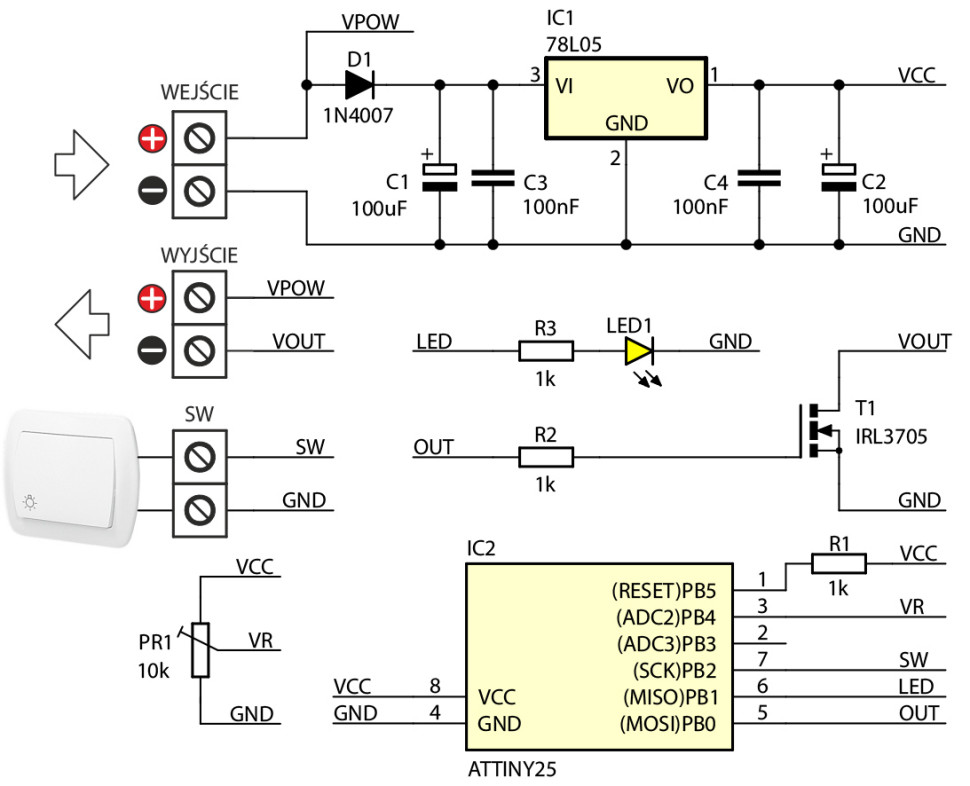

Schemat ideowy sterownika pokazano na rysunku 1. Układ włączany jest między źródło zasilania a odbiornik. Musi on być zasilany napięciem stałym, może to być akumulator lub dowolny zasilacz o wydajności prądowej odpowiadającej dołączonemu obciążeniu. Dioda D1 zabezpiecza układ przed dołączeniem napięcia o niewłaściwej polaryzacji. Napięcie wejściowe jest podawane na stabilizator IC1 typu 78L05 dostarczający napięcia 5 V, a kondensatory C1...C4 zapewniają odpowiednią filtrację tego napięcia. Pracą układu steruje mikrokontroler IC2 typu ATtiny25. Elementem wykonawczym jest tranzystor T1 typu IRL3705.
Czas trwania funkcji rozjaśniania i wygaszania można regulować za pomocą potencjometru PR1 w zakresie od 3 do około 90 sekund. Cały proces sygnalizowany jest migotaniem diody LED1, natomiast po jego zakończeniu dioda będzie świecić światłem ciągłym.
