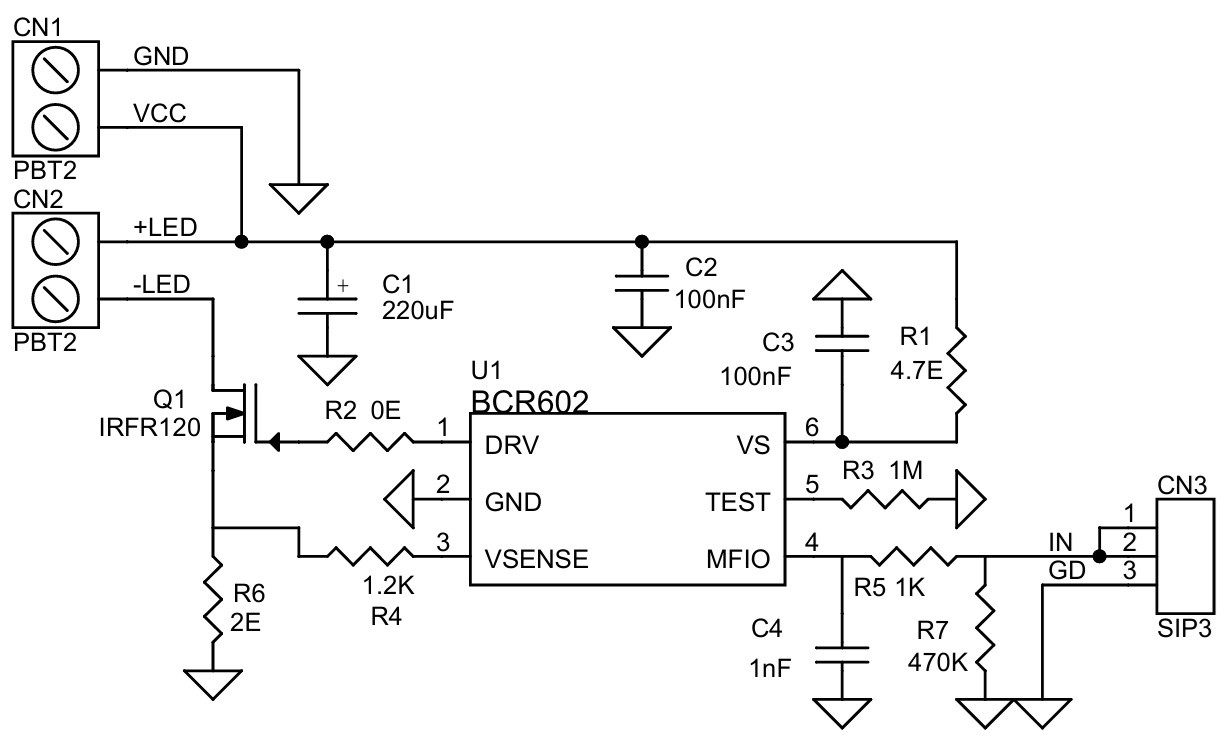

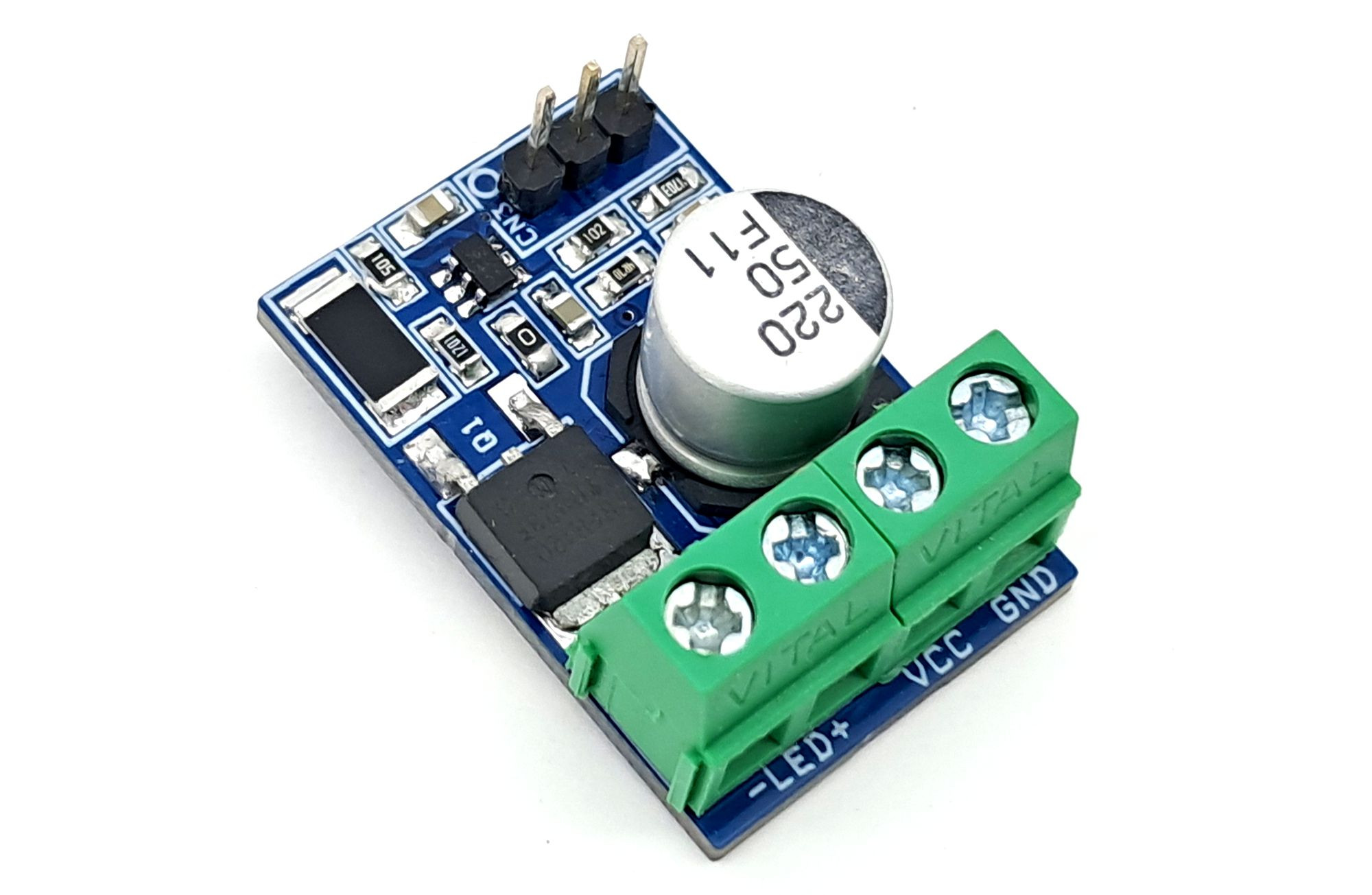

Układ BCR602 reguluje prąd LED za pomocą tranzystora mocy Q1, co pozwala na precyzyjną kontrolę natężenia prądu. Wartość prądu LED można w pełni skalować poprzez zmianę zewnętrznego rezystora pomiarowego CS (R6), co zapewnia dużą elastyczność projektową. Dodatkowo BCR602 tłumi tętnienia napięcia zasilacza, gwarantując stały prąd wyjściowy, co przekłada się na wyższą jakość światła.
Jasność diod można ściemniać za pomocą rezystora (Rset/R7) lub podając analogowy sygnał PWM na wielofunkcyjne wejście/wyjście MFIO. Wbudowana ochrona przed podłączaniem na gorąco (Hot-Plug Protection) umożliwia bezpieczne podłączanie i odłączanie obciążenia LED w trakcie pracy urządzenia, bez ryzyka pogorszenia parametrów drivera.
Domyślny poziom prądu LED został skonfigurowany na 200 mA i dokładnie przetestowany. Rezystory bocznikowe (shunt) określają maksymalny prąd diod, który można zmniejszać za pomocą rezystora R6. Spadek napięcia na pinie VSENSE generowany przez bocznik wynosi 400 mV (l...
