Podstawowe parametry:
- umożliwia podłączenie do RPi Pico do dwóch modułów rozszerzających,
- dodatkowe wejście zasilania,
- opcjonalny układ napięcia odniesienia typu LM4040 umożliwia zwiększenie dokładności przetwarzania wbudowanego w RPi Pico przetwornika ADC.
Moduł Raspberry Pi Pico jest wykonany w formie płytki z wyprowadzeniami 2×20 o rozstawie 700 milsów. Funkcje wyprowadzeń zostały pokazane na rysunku 1. Dzięki typowemu rastrowi 100 milsów możliwe jest bezpośrednie zastosowanie Pico m.in. w płytkach stykowych lub używanie go z modułami rozszerzeń ułożonych w piętrową kanapkę. Nie zawsze jest to jednak wygodne m.in. poprzez ograniczony dostęp do punków pomiarowych. Podczas uruchamiania łatwiej moduły umieścić obok siebie. Zaprezentowana płytka umożliwia podłączenie do RPi Pico do dwóch modułów rozszerzających.

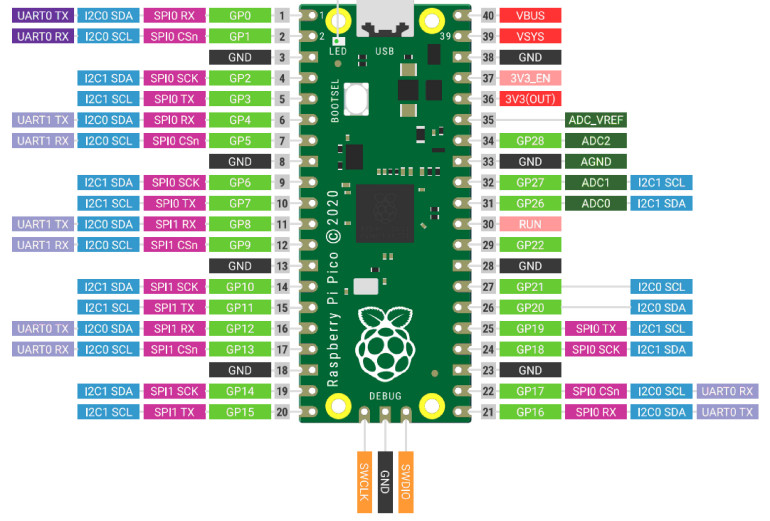

Rysunek 1. Opis wyprowadzeń Pi Pico
