Przerzutnik SR oparty na PLD z użyciem Microbit

Niniejszy artykuł jest kontynuacją poprzedniego projektu PLD z użyciem Microbit, w którym Microbit był używany do emulowania podstawowych funkcji logicznych.
Article Image

Niniejszy artykuł jest kontynuacją poprzedniego projektu PLD z użyciem Microbit, w którym Microbit był używany do emulowania podstawowych funkcji logicznych.

W artykule opisano, jak można połączyć ze sobą wiele funkcji, aby stworzyć przerzutnik SR.

Przerzutnik SR jest elementem budulcowym, który jest podstawą funkcji pamięci.

Do stworzenia tego bloku potrzebne będą tylko dwie bramki, dzięki czemu będzie on stosunkowo prosty w budowie.

Krok 1: Przerzutnik SR

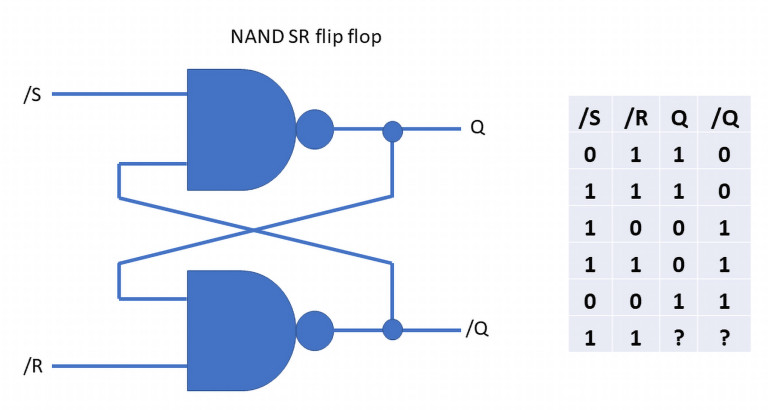

Przerzutnik SR składa się z dwóch krzyżowo sprzężonych bramek (NAND lub NOR) i ma dwa stabilne stany wyjścia.

Korzystanie z bramek NAND.

Układ posiada dwa aktywne wejścia niskie oznaczone /S i /R oraz dwa wyjścia oznaczone Q i /Q.

Stosując logikę 0 do wejścia /S, wyjście Q jest ustawiane na logikę 1.

Jeśli wejście /S zostanie zwrócone do logiki 1, wyjście nie zmieni się.

Po zastosowaniu logicznego 0 do wejścia /R wyjście Q jest resetowane do 0.

Jeśli wejście /R zostanie zwrócone do logicznej ...

Aby kontynuować czytanie wykup prenumeratę
Kup teraz

Artykuł Microbit PLD SR Flip Flop opublikowany na portalu www.instructables.com opracowano w wersji polskiej za zgodą autora.

Tematyka materiału: micro:bit V1, micro:bit V2, micro:bit, Przerzutnik SR, PLD
