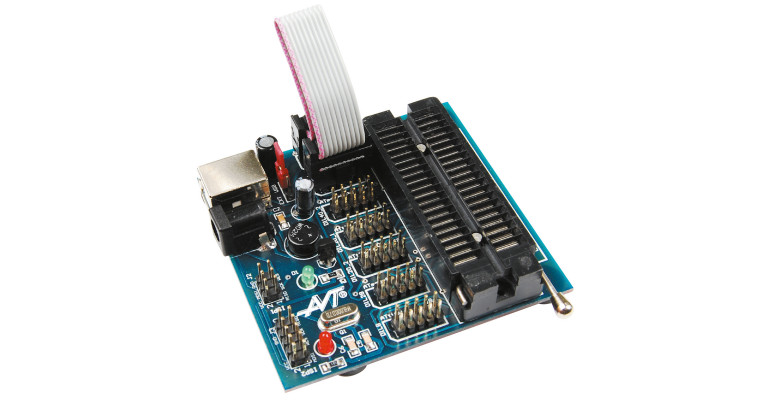

Adapter wyposażono w dwa gniazda ISP: 6–pinowe oznaczone jako ISP1 zgodne ze standardem Atmel, przeznaczone do współpracy np. z programatorem ISP AVT2250/P, AVT451 lub AVT988 i 10–pinowe, oznaczone ISP2, zgodne ze standardem STK200, kompatybilne między innymi z programatorem ZL2PRG. Układ może być zasilany napięciem o wartości 7…12 V z zewnętrznego zasilacza sieciowego dołączonego do złącza ZAS lub z interfejsu USB dowolnego komputera PC poprzez złącze USB–B. Wszystkie programowane mikrokontrolery są zasilane napięciem +5 V, które jest stabilizowane za pomocą stabilizatora U1.
Dzięki zastosowaniu na jego wejściu mostka Graetza M1, do złącza ZAS można dołączyć napięcie stałe o dowolnej polaryzacji bez ryzyka uszkodzenia elementów. Wyboru źródła zasilania dokonujemy za pomocą zworki JP1. Dioda LED D1 sygnalizuje dołączenie zasilania do płytki adaptera. Dioda LED D2 aktywna jest tylko w przypadku dołączenia programatora do złącza ISP2 i pełni rolę sygnalizatora programowania układu.
Wszystkie sygnały niezbędne do zaprogramowania procesora zostały doprowadzone do złącza J1 (oznaczonego na płytce drukowanej jako MASTER). Wyboru programowanego układu dokonujemy za pomocą 10-cio żyłowego przewodu zakończonego wtykami Z–FC10 dołączonego z jednej strony do złącza J1 a z drugiej w zależności od typu programowanego układu do złącz od J4 do J9.
