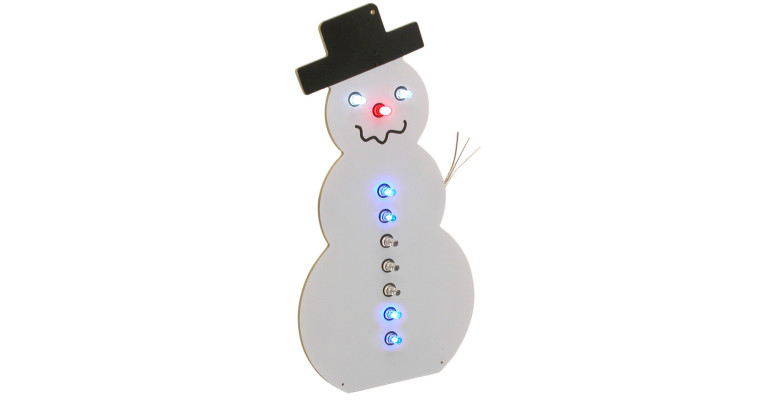

Sercem bałwana jest mikrokontroler ATtiny2313. Dioda D1 zabezpiecza układ przed odwrotną polaryzacją dołączanego zasilającego dołączanego do gniazda J1. Kondensator C1 filtruje napięcia zasilające.
W pamięci mikrokontrolera zapisano 10 animacji. Jedną z nich jest efekt „Night Rider” zrealizowany na niebieskich „guziczkach” bałwana. Jest także imitacja topniejącego sopelka, spadającego meteoru i kilka innych im podobnych. Animacje są zmieniane po kilku/kilkunastu sekundach. Gdyby czas oczekiwania na następną był zbyt długi, za pomocą przycisku SW1 można przeskoczyć do następnej.
Montaż rozpoczynamy od wlutowania układu mikrokontrolera IC1, rezystorów (pomijając R2 i R3) oraz diod D1 i D2. Dalej należy wlutować kondensatory, przycisk oraz gniazdko i włącznik zasilania. Teraz, jako jeden z ostatnich elementów podczas montażu należy przykleić koszyk baterii do płytki PCB za pomocą taśmy klejącej na jego spodzie. Następnie przylutować czerwony przewód do pola BAT+, a czarny do BAT- uprzednio skracając je do wymaganej długości, tak aby nie wystawały poza obrys naszego bałwanka.
