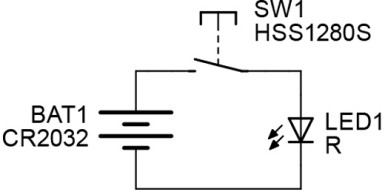

Schemat ideowy pokazano na rysunku 1. Zawiera on jedynie migającą diodę LED, do której dołączono źródło zasilania w postaci baterii 3 V (CR2032). W obwodzie zasilania znajduje się wyłącznik SW1. Migająca dioda LED oprócz struktury świecącej ma wbudowany miniaturowy układ sterujący, dzięki czemu może (i powinna) być zasilana bezpośrednio, z pominięciem rezystora ograniczającego jej prąd. Migające LED-y można poznać po ciemnej plamce wewnątrz obudowy. Dzięki sporym rozbieżnościom parametrów generatorów tych diod LED, każda z nich będzie migała z inną niepowtarzalną częstotliwością. Częstotliwość ta zawiera się w przedziale 1,5…3 Hz i w dużej mierze zależy napięcia zasilania. Prototypowa dioda LED1 jest koloru czerwonego, lecz nic nie stoi na przeszkodzie by zastosować inne kolory i przyozdobić choinę różnokolorowymi bombkami.

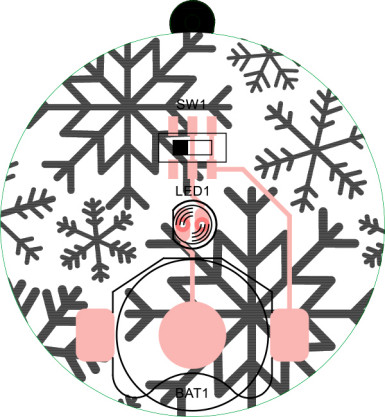

Schemat montażowy zamieszczono na rysunku 2. Na początek należy przylutować przełącznika SW1, następnie diodę LED i podstawkę baterii.
Podczas montażu LED należy zwrócić uwagę na poprawną polaryzację. Na płytce po stronie lutowania znajduje się jej obrys, który musi odpowiadać ścięciu na obudowie wkładanej w otwory montażowe diody. Błąd na tym etapie może zaowocować uszkodzeniem diod LED.
Pamiętając o biegunowości umieszczamy w koszyku baterię CR2032. Dla ułatwienia zawieszenia bombki w jej górnej części znajduje się niewielki otwór do przełożenia drucika albo nitki. Tak wykonana bombka, jako efektowny gadżet zawieszany na świątecznym drzewku, może być również doskonałą dekoracją pokoju dziecka, gabinetu, lub nawet witryny sklepowej. Czas pracy na jednej baterii wynosi do 7 dni ciągłej pracy, co zostało sprawdzone w rzeczywistych warunkach. Czas ten może ulec zmianie, co w dużej mierze zależy, od jakości użytego ogniwa.
