Prezentowany przetwornik C/A umożliwia zamianę 10-bitowego słowa cyfrowego na wartość napięcia. Zastosowana rozdzielczość przetwornika pozwala na uzyskanie 1024 poziomów napięcia. Komunikacja z przetwornikiem odbywa się poprzez magistralę I²C, dzięki czemu do ustalenia wartości napięcia wyjściowego potrzebne są jedynie dwie linie sygnałowe. Dzięki temu możliwe było znaczne ograniczenie liczby wyprowadzeń przetwornika, a tym samym zmniejszenie wymiarów płytki.
Przetwornik może pracować w jednym z dwóch trybów: aktywnym oraz czuwania. W normalnym trybie na wyjściu generowane jest napięcie, a układ pobiera prąd o wartości około 0,35 mA. W trybie czuwania wartość pobieranego prądu spada do około 0,5 µA. W tym stanie przetwornik zostaje wyłączony, pracuje tylko moduł komunikacji I²C. Wybór trybu pracy jest dokonywany poprzez odpowiedni wpis do rejestru konfiguracyjnego.
Jak widać, Do budowy zastosowano zaledwie kilka elementów. Właściwym przetwornikiem jest układ US1, który wymaga do pracy zewnętrznego źródła napięcia odniesienia.
Wartość napięcia doprowadzonego do wejścia Vref jest jednocześnie maksymalną wartością napięcia wyjściowego przetwornika. Napięcie Vref może przyjmować wartość od 0 V do VCC-1,2 V. W przedstawionym układzie zastosowano diodę referencyjną typu LM385, która dostarcza napięcie równe 2,5 V. Mieści się ono w wymaganym zakresie. Wyjście przetwornika można obciążać prądem o maksymalnej wartości 2 mA. Jeśli wymagana jest większa wydajność prądowa, to na wyjściu przetwornika należy dołączyć odpowiedni bufor zrealizowany np. na wzmacniaczu operacyjnym. Wszystkie sygnały potrzebne do komunikacji zostały wyprowadzone na złącze CON1.

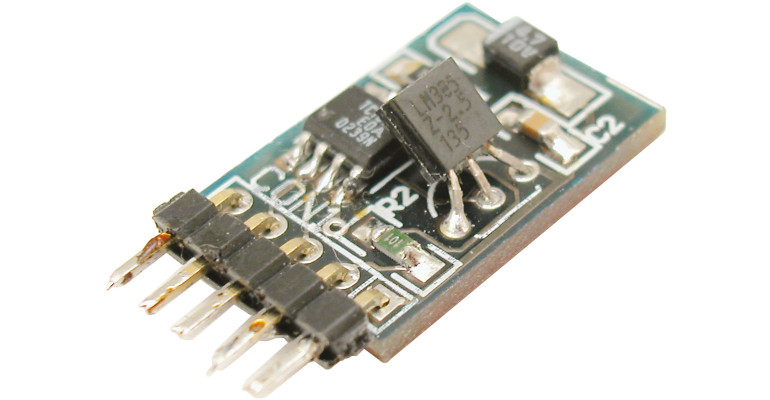

Układ przetwornika został zmontowany na niewielkiej płytce, którą można następnie wlutować poprzez złącze CON1 do płytki budowanego urządzenia. W projekcie zastosowano większość elementów w obudowach SMD, dlatego montaż należy przeprowadzić z dużą precyzją. Przetwornik należy podłączyć z układem nadrzędnym, zgodnie z opisem sygnałów na złączu CON1.
