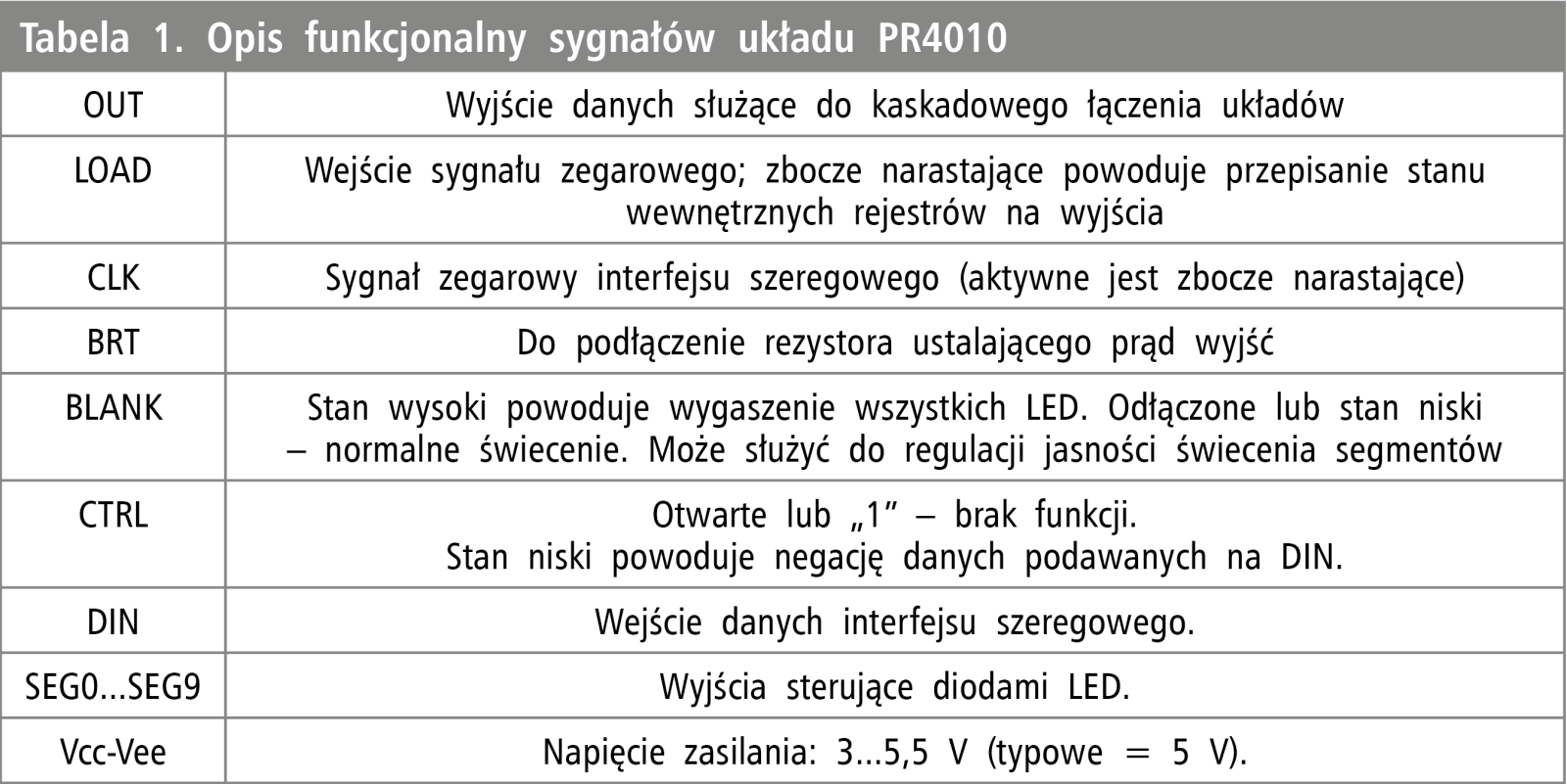

W tabeli 1 umieszczono opis funkcjonalny poszczególnych wyprowadzeń układu.

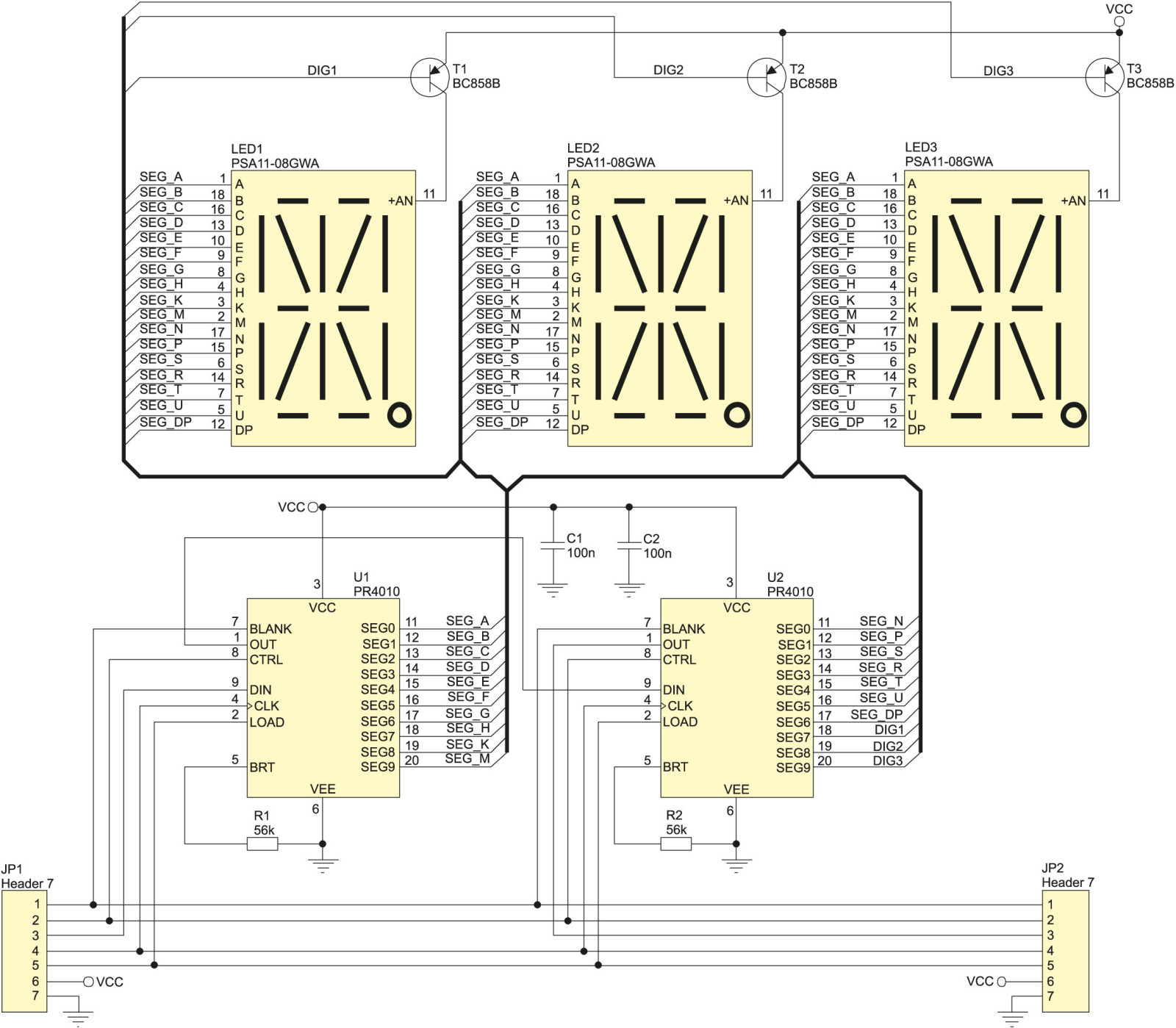

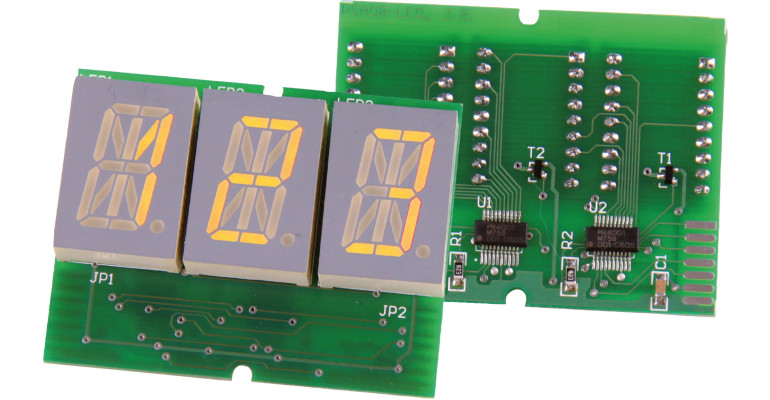

Na rysunku 1 pokazano schemat modułu wyświetlacza LED zbudowanego się z trzech wyświetlaczy 16-segmentowych oraz dwóch układów PR4010. Zastosowano wyświetlacze typu PSA11-08 o wspólnej anodzie. Ich segmenty są podłączone do wyjść 0...9 układu U1 oraz 0...6 układu U2, natomiast wyjścia 7...9 sterują załączaniem poszczególnych cyfr. Odpowiednio, wyjście 7 załącza skrajny, lewy LED1, 8 – środkowy LED2, 9 – prawy LED3.
Układ jest szeregowym rejestrem przesuwnym, więc bit przesłany jako pierwszy staje się najstarszym, 10-tym. Dane doprowadzane są do wejścia DIN i wpisywane przy każdym narastającym zboczu na wejściu CLK. Narastające zbocze sygnału na wejściu LOAD powoduje przepisanie stanów z wewnętrznych rejestrów przesuwnych na wyjścia układu. W związku z taką budową wewnętrzną układu, pierwsze przesłane do modułu bity odpowiadają za załączenie poszczególnych cyfr. Jako tranzystory klucze zastosowano BC858 (T1...T3) o polaryzacji PNP, więc logiczna „1” powoduje zatkanie tranzystora i wyłączenie cyfry, natomiast „0” jej załączenie. Np. przesłanie do wyświetlacza sekwencji bitów (zapis zgodny z formatem języka C) 0b01111111, 0b01111100, 0b00001111 w kolejności od najstarszego do najmłodszego, powoduje zaświecenie na LED3 cyfry „3”.
Wyświetlacz musi być multipleksowany. Oznacza to, że w danym momencie może być załączona tylko jedna cyfra, a przełączanie pomiędzy nimi powinno być na tyle szybkie, aby ludzkie oko go nie zauważyło. Zaleca się częstotliwość multipleksowania równą co najmniej 50 Hz.
