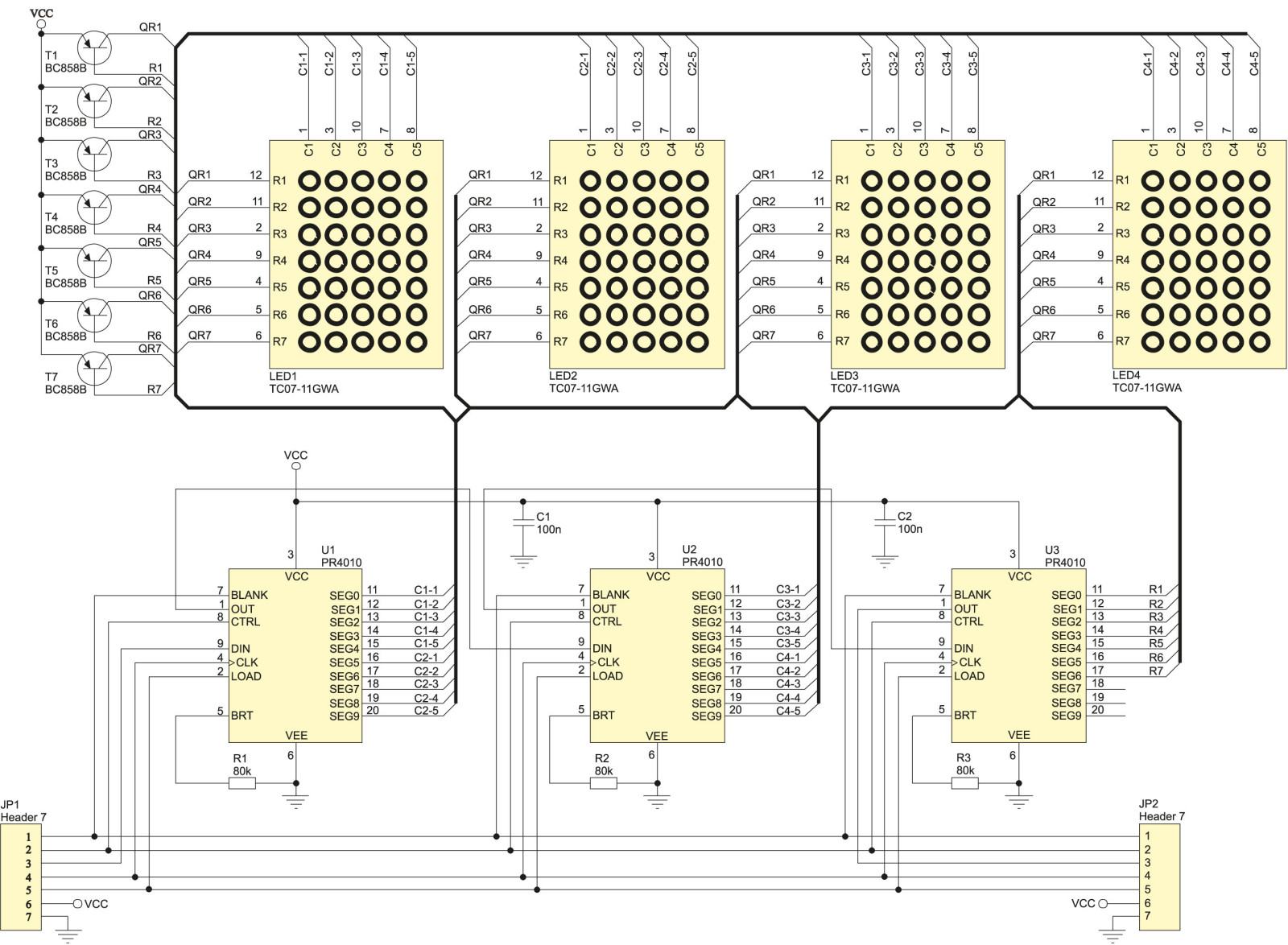

Na rysunku 1 pokazano schemat ideowy modułu. Dokładniejsza charakterystyka układu PR4010 znajduje się w opisie „Moduł trzech 16-segmentowych wyświetlaczy LED”. Niżej skupimy się wyłącznie na aspekcie funkcjonalnym.
Zastosowany w module, matrycowy wyświetlacz LED typu TC07-11 umożliwia wyświetlanie znaków wpisanych w matrycę 5×7 pikseli. Dzięki temu jest możliwe wyświetlenie wszystkich znaków ASCII oraz innych, np. zdefiniowanych przez użytkownika. Dodatkowo, wyświetlacze LED wyróżniają się bardzo dobrą czytelnością również w kiepskich warunkach oświetlenia. Zastosowanie układów Premy typu PR4010 umożliwia konstrukcję modułów o minimalnej liczbie elementów, niewymagających rezystorów ustalających prąd segmentów.
W związku z tym, że rejestry dołączają masę do katod poszczególnych diod, to wewnętrzna konstrukcja wyświetlacza wymusiła użycie siedmiu tranzystorów PNP typu BC858B do załączania zasilania anod. I tak otwarcie tranzystora T1 powoduje załączenie zasilania do pierwszego wiersza wszystkich wyświetlaczy matrycowych LED1...LED4, T2 – drugiego itd.
W module użyto 3 układów PR4010, co daje 30 wyjść, których można użyć do zasilania LED. 7 wyjść jest używanych do załączania tranzystorów T1...T7, więc do LED-ów pozostaje 30-7 tj. 23 wyjścia. Każdy z wyświetlaczy ma 5 pikseli w wierszu, więc można sterować maksymalnie 4 wyświetlaczami. 3 wyjścia układów pozostają w takiej sytuacji nieużywane.

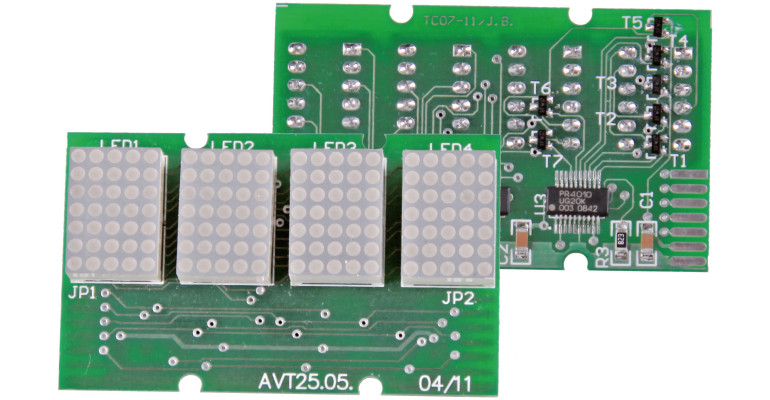

Układ jest szeregowym rejestrem przesuwnym, więc bit przesłany jako pierwszy staje się najstarszym, 10-tym. Dane doprowadzane są do wejścia DIN i wpisywane przy każdym narastającym zboczu na wejściu CLK. Narastające zbocze sygnału na wejściu LOAD powoduje przepisanie stanów z wewnętrznych rejestrów przesuwnych na wyjścia układu. W związku z taką budową wewnętrzną układu, pierwsze przesłane do modułu bity (numer 21...27) odpowiadają za załączenie poszczególnych wierszy. Jako tranzystory klucze zastosowano BC858 o polaryzacji PNP, więc logiczna „1” powoduje zatkanie tranzystora i wyłączenie wiersza, natomiast „0” jego załączenie. Np. przesłanie do wyświetlacza sekwencji bitów (zapis zgodny z formatem języka C) 0b11111111, 0b10110111, 0b00011000, 0b11101111 w kolejności od najstarszego do najmłodszego, powoduje zaświecenie pierwszego wiersza obrazu ze zdjęcia modułu.
Wyświetlacz musi być multipleksowany. Oznacza to, że w danym momencie może być załączony tylko jeden wiersz, a przełączanie pomiędzy nimi powinno być na tyle szybkie, aby ludzkie oko go nie zauważyło. Zaleca się częstotliwość multipleksowania równą co najmniej 300 Hz. Oznacza to konieczność wysłania do rejestrów kompletu danych (4 bajty na moduł) co 1/300 sekundy.
