- moduły wyposażone w izolację funkcjonalną,
- czułość modułu napięciowego (bez uwzględnienia dzielnika wejściowego) : ±1 V,
- wzmocnienie modułu napięciowego (bez uwzględnienia dzielnika wejściowego) : 2 V/V,
- czułość modułu prądowego (bez uwzględnienia bocznika) : ±50 mV,
- wzmocnienie modułu prądowego (bez uwzględnienia bocznika) : 41 V/V,
- napięcie zasilania: 3,3...5 V,
- pobór mocy: 0,25 W (maks.),
- złącze wyjściowe zgodne z interfejsem analogowym Grove,
- dodatkowo dostępne wyjście modulatora oraz wejście taktowania (używane w przypadku AMC3336 i AMC3306M05).

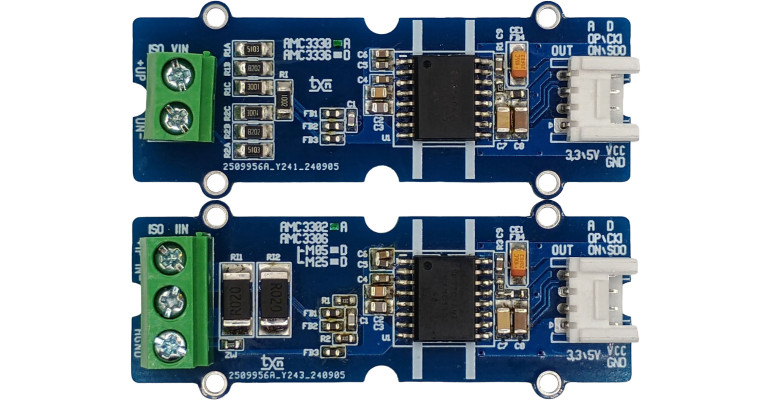

W obu modułach zastosowano izolowane wzmacniacze z serii AMC33xx firmy Texas Instruments.
Idea działania układu jest prosta (w przeciwieństwie do praktycznej realizacji). Mierzony sygnał różnicowy doprowadzony jest do wejścia modulatora sigma-delta (ΔΣ). Modulator wykorzystuje napięcie odniesienia oraz generator zegarowy do przetwarzania sygnału analogowego na cyfrowy ciąg bitów, który poprzez wysokonapięciowe kondensatory izolacyjne przekazywany jest na wtórną stronę izolatora, a stąd, już po odpowiedniej filtracji, trafia na analogowe wyjście różnicowe. Układ uzupełnia izolowana przetwornica DC/DC zasilająca stronę pierwotną, co znacząco ułatwia aplikację. Rodzina izolatorów składa się z kilku układów zoptymalizowanych pod kątem pomiaru napięcia:
- AMC3330 – bufor wejściowy charakteryzuje się wysoką impedancją wejściową i niskim prądem polaryzacji, co zapewnia bezpośrednią współpracę z rezystorowymi dzielnikami napięcia przy czułości wejścia ±1 V,
- AMC3302 – wersja zoptymalizowana do pomiaru prądu z czułością ±50 mV zapewniającą bezpośrednią współpracę z bocznikami, przy zapewnieniu niewielkiej mocy strat,
bliźniacze układy AMC3336 (do pomiaru napięcia) i AMC3306M05 (do pomiaru prądu), w których pominięto filtr wyjściowy, a sygnał z modulatora, taktowany zewnętrznym zegarem, dostępny jest na wyjściu cyfrowym. - AMC3306M25 – wersja o mniejszej czułości i zakresie napięcia wejściowego ±250 mV.
Wszystkie układy mogą być zasilane napięciem stałym w zakresie 3,3...5 V i pobierają moc poniżej 0,25 W. Użyteczne pasmo przenoszenia samego izolatora sięga 300 kHz.
Moduł wykorzystuje układ AMC3330 w typowej aplikacji. Napięcie wejściowe z obwodu pomiarowego doprowadzone jest do zacisków gniazda UI, skąd przez dzielnik R1x, R2x, RI doprowadzone jest do analogowego wejścia różnicowego modulatora. Zalecana wartość rezystancji RI wynosi 10 kΩ, a prąd dzielnika 100 μA – na tej podstawie należy dopasować dzielnik do przewidzianego zakresu pomiarowego. Układ ma wzmocnienie całkowite 2 V/V. Model dostosowany został do pomiaru napięcia na wyjściu wzmacniacza audio dużej mocy i oferuje zakres pomiaru do 120 V (pary rezystorów R1x/R2x = 510 kΩ + 82 Ω + 3 kΩ). Kondensator C1 jest elementem filtra wejściowego i należy dobrać go w zależności od użytecznego pasma przenoszenia przetwornika. Dławiki ferrytowe FB1...3 zapewniają filtrację składowych sygnału pomiarowego o wysokiej częstotliwości oraz zakłóceń z modulatora, które mogłyby propagować z układu. Pozostałe elementy odsprzęgają zasilanie układu. Sygnały wyjściowe i zasilanie wyprowadzone zostały na złącze OUT. W przypadku zastosowania układu AMC3330 z wyjściem różnicowym, sygnały OPCKI/ONSDO odniesione są do napięcia Vcmout=1,44 V. Jeżeli zastosowany przetwornik ADC nie ma możliwości pomiaru napięć różnicowych, układ należy połączyć konwerterem zgodnie z notą aplikacyjną układów AMC33xx, wraz z ewentualną dodatkową filtracją sygnału. Moduł pomiaru napięcia umożliwia (bez zmian) zastosowanie także układu z wyjściem cyfrowym (AMC3336), w tym przypadku sygnał OPCKI jest wejściem sygnału zegarowego, a linia ONSDO – wyjściem strumienia danych. Stosowanie układów z wyjściem cyfrowym wymaga obróbki sygnału pomiarowego, tj. dekodowania i filtracji na drodze programowej, przykładowo procesorem DSP, w zamian ułatwiona jest synchroniczna akwizycja danych, niewymagająca wielokanałowego przetwornika ADC z jednoczesnym przetwarzaniem.
