- zakresy napięcia i prądu wejściowego ustalone przez dobór elementów (domyślnie: 4...20 V, 0...1 A),
- typowa dokładność: 3%,
- napięcie zasilania układu: 3...5,5 V (typ. 5 V),
- pobór prądu: 2 mA (typ.),
- kalibracja skali przetwarzania za pomocą potencjometru,
- wyjście analogowe w standardzie Grove.

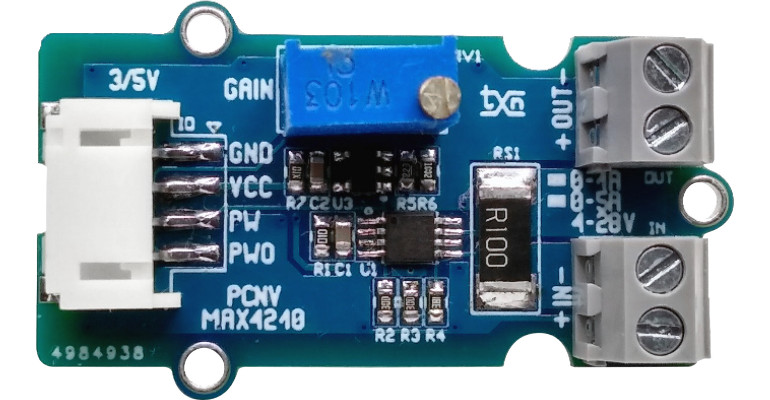

Minimoduł oparto na scalonym przetworniku mocy typu MAX4210(x) firmy Analog Devices. Układ mierzy moc, mnożąc wartość napięcia pomiarowego (pochodzącego z zewnętrznego dzielnika rezystorowego, który należy połączyć z wejściem IN) przez sygnał prądu, mierzony pośrednio jako spadek napięcia na rezystorze pomiarowym (boczniku) pomiędzy końcówkami RS+ i RS–. Zmierzone napięcia wymnażane są wewnątrz układu i, po przeskalowaniu o wartość zależną od podtypu układu MAX4210D/E, wyprowadzane na wyjście Pout. Gotowa, przeliczona wartość mocy dostępna jest na wyjściu Pout układu, co uwalnia nas od konieczności osobnego pomiaru napięcia i prądu oraz dodatkowych kalkulacji. W ten sposób moduł pozwala oszczędzić jedno wejście analogowe mikrokontrolera, a dodatkowo uwalnia współpracujący procesor od konieczności wykonywania dodatkowych obliczeń.
Do złącza IN doprowadzone jest napięcie zasilające obciążenie, a do złącza OUT – monitorowane obciążenie. Obsługiwany zakres napięć zasilania wynosi 4...28 V, co pozwala na pomiar w układach zasilanych bateryjnie lub akumulatorowo. Rezystor RS dobierany jest w zależności od wymaganego prądu obciążenia. Maksymalna różnica napięć RS+/RS– w przypadku układów MAX4210D/E wynosi 150 mV. Do wejścia IN, poprzez dzielnik R1...R4, doprowadzone jest napięcie zasilania, przeskalowane do zakresu 0...1 V. W modelu dzielnik 1:20 ustala maksymalne napięcie zasilania na wartość 20 V, a rezystor RS1=0,1 Ω definiuje zakres prądu pomiarowego równy 0...1 A, co umożliwia pomiar mocy w zakresie ~0,5...20 W. Napięcie wyjściowe, odpowiadające przetworzonej mocy, dostępne jest na wyprowadzeniu POUT. Stopień wzmocnienia zbudowany w oparciu o wzmacniacz U3 (o wzmocnieniu regulowanym potencjometrem RV1) umożliwia dodatkowe przeskalowanie napięcia wyjściowego PWO.
