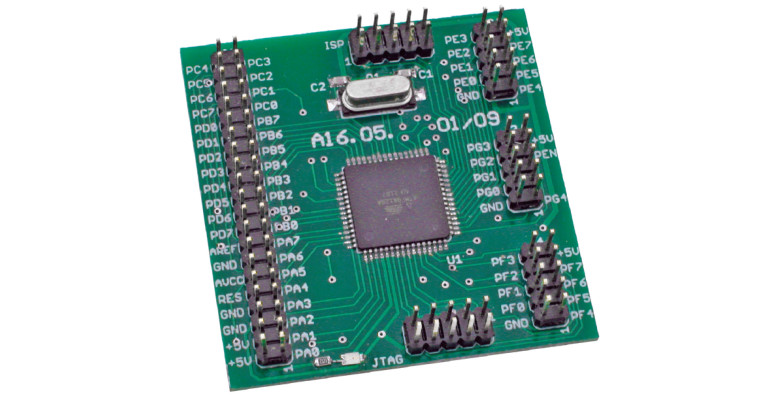

Poza złączem J1 służącym do połączenia modułu z płytką ewaluacyjną, z mikrokontrolera ATmega128 wyprowadzone zostały pozostałe sygnały, niewykorzystane na płytce. Dostępne są one na złączach J2 port E, J3 port G oraz J4 port F, rozmieszczonych wzdłuż krawędzi płytki. W module zastosowano również rezonator kwarcowy umożliwiający taktowanie mikrokontrolera zewnętrznym sygnałem zegarowym. Bezpośrednio na płytce modułu umieszczone zostało 10-pinowe złącze przeznaczone do dołączenia programatora ISP oraz dodatkowe, umożliwiające programowanie oraz debugowanie programu z wykorzystaniem interfejsu JTAG.
Montaż jest typowy i nie powinien nastręczać żadnych trudności. Nieco uwagi należy jedynie poświęcić montażowi mikrokontrolera. W montażu tego typu układów bardzo pomocne są topnik i plecionka. Topnik umożliwia rozpłynięcie się cyny i uniknięcie zwarć pomiędzy nóżkami układu, natomiast plecionka jest pomocna do odprowadzania jej nadmiaru.
