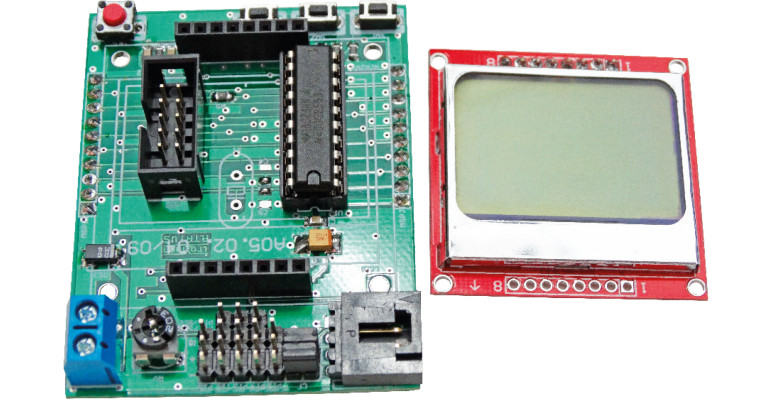

Wyprowadzenie nakładki przyporządkowane są zgodnie z definicjami obsługiwanych urządzeń umożliwiając łatwe użycie bibliotek Energii. Nakładka może być zasilana bezpośrednio z Launchpada poprzez złącza MSPJ1 i MSPJ2 lub napięciem 3 V, poprzez złącze BAT z zestawu baterii 2×LR6. Kondensatory CE1 i CE3 filtrują zasilanie, dioda D1 zabezpiecza przed odwrotnym dołączeniem baterii.
Podstawowym wyświetlaczem, który może być używany z modułem jest wyświetlacz znakowy, zgodny z HD44780. Do dołączenia wyświetlacza służy złącze LCD, potencjometr RV umożliwia ustawienie kontrastu. Niestety, ze względu na niedostępność wyświetlaczy sterowanych napięcie 3 V mieszczących się na płytce, konieczne jest wykonanie taśmy połączeniowej pomiędzy złączem LCD, a modułem wyświetlacza. Wyświetlacz jest obsługiwany przez bibliotekę LiquidCrystal.h.
Jeżeli nie korzystamy z wyświetlacza HD, jest możliwe użycie potencjometru RV jako nastawnika analogowego dołączonego do portu P15 (A5). W tym celu jest konieczne założenie zwory na wyprowadzenie wyprowadzenia 3-4 złącza P15.
Drugim typem obsługiwanego wyświetlacza jest wyświetlacz graficzny zgodny z Nokia 5110, ze sterownikiem PCF8544. Jest to popularny moduł dostępny na aukcjach internetowych. Moduł składa się z wyświetlacza oraz elementów podświetlenia, a wszystkie sygnały sterujące dostępne są na typowym złączu SIL. Niestety, aby nie było zbyt łatwo, moduły dostępne są z różnym przypisaniem funkcji wyprowadzeń. Aby możliwe było wykorzystanie obu wersji, płytka ma powielone złącze wyświetlacza. Jeżeli używamy modułu z wyprowadzeniami z lewej strony, wlutowujemy złącze SIL u dołu ekranu, jeżeli z prawej, wlutowujemy złącze ponad ekranem. Moduł jest obsługiwany przez bibliotekę LCD_5110.h. W wypadku wyświetlacza z lewej strony, jest zmieniona polaryzacja podświetlenia, należy o tym pamiętać przy programowaniu.
Klawiaturę wykonano jako analogową, czyli sterowany przyciskami SW1…SW3 rezystorowy dzielnik napięcia (R1, R2, R3). Do odczytu wartości napięcia używany port P14 (A4), aby umożliwić odczyt jest konieczne założenie zwory na wyprowadzenia 3-4 złącza P14. Jeżeli nie korzystamy z klawiatury, zwora może być zdjęta. Można wtedy korzystać z wejścia analogowego dla innych celów. Niewykorzystane wyprowadzenia Launchpada wyprowadzone są na złącza zgodne z Arduino Sensor. Do dyspozycji jest port analogowy P13(A3), cyfrowy P25 (13), magistrala I²C oraz interfejs szeregowy UART z możliwością zmiany sygnałów RX na TX i TX na RX za pomocą zworek CF (różnice wynikają z realizacji programowej/sprzętowej UART w procesorach G2).
