- dwa bistabilne wyjścia przekaźnikowe typu NO o obciążalności do 30 V (DC)/8 A,
- zasilanie cewek: 3,3 V,
- kompatybilność z Raspberry Pi Pico,
- wbudowane sprzężenie zwrotne do programowego monitorowania stanu wyjść przekaźników z poziomu RPi Pico.

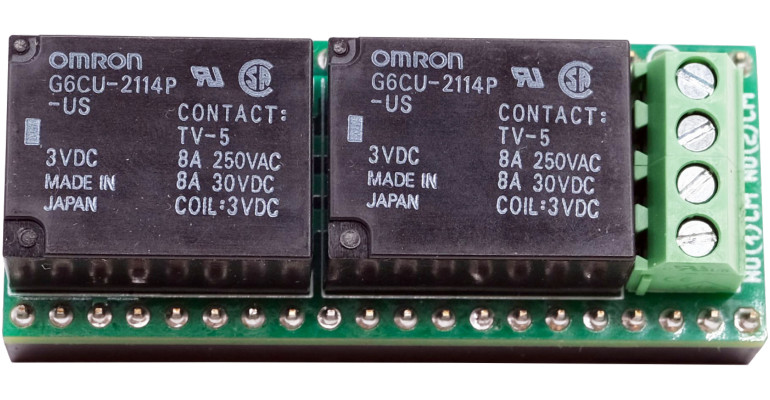

W roli elementów wykonawczych pracują przekaźniki bistabilne RL1,2 typu G6CU-2114P-US o dopuszczalnym obciążeniu do 30 VDC/8 A. Wybór przekaźników o znamionowym napięciu cewki równym 3 V umożliwia zasilanie ich z szyny 3,3 V dostępnej na płytce Raspberry Pi Pico, co zapewnia zgodność z nakładkami przeznaczonymi do podtrzymania zasilania (UPS).
Za kluczowanie napięcia cewek odpowiadają – użyte w nieco nietypowej roli – drivery silników prądu stałego U1,2 typu DRV8210.
Układ zawiera wszystkie elementy niezbędne do sterowania uzwojeniem: mostek MOSFET o niskiej wartości RDS(on), logikę sterującą i zabezpieczającą, wbudowany kompleksowy układ zabezpieczeń oraz generator napięć polaryzacji. DRV8210 został wybrany ze względu na niską cenę, łatwą dostępność oraz znaczące uproszczenie aplikacji w porównaniu z realizacją dyskretną. Sterowanie jednocewkowymi przekaźnikami bistabilnymi G6CU-2114P-US polega na impulsowej zmianie kierunku przepływu prądu przez cewkę. Generowanie impulsów sterujących cewkami odbywa się na drodze programowej. Podanie impulsu na linie O1,O3 ustawia odpowiedni przekaźnik (zwiera styk NO), a zasilenie wejść O2,O4 kasuje odpowiedni przekaźnik (rozwiera styk NO).
