- moduł z najnowszym procesorem NXP typu LPC865M201JBD64,
- dwa przyciski RES i ISP umożliwiają restart i aktywację wbudowanego bootloadera,
- moduł zawiera konwerter UART/USB na bazie układu FT230X,
- złącze SWD umożliwia dołączenie programatora-debuggera np. MCU-LINK NXP.

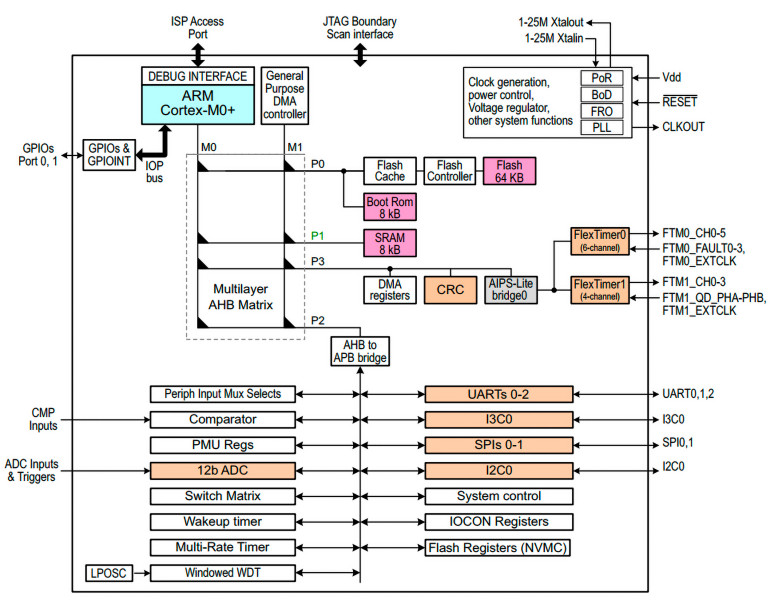

Strukturę wewnętrzną układów rodziny LPC86x pokazano na rysunku 1. LPC865 to najbardziej rozbudowane układy z rodziny LPC86x M0+, będące kontynuacją układów LPC84x. Wybrany LPC865 z rdzeniem Cortex-M0+, pracuje z zegarem do 60 MHz, ma 64 kB Flash, 8 kB RAM i elastycznie konfigurowane do 54 wyprowadzeń GPIO (obudowa LQFP64), obsługujące m.in.: USART, I³C, I²C, SPI, ADC.
Układy LPC86x i 84x pomimo podobnej budowy nie są w 100% zamienne funkcjonalnie, w LPC86x dodano nowoczesny interfejs I³C, ale zmniejszono rozmiar pamięci RAM i pozbawiono procesor przetwornika DAC. Sposoby migracji pomiędzy LPC86x a LPC84x opisano w nocie AN13803.
Dzięki wbudowanemu bootloaderowi wspierającemu tryby IAP ISP procesor można programować w systemie. Bootloader jest umieszczony w wydzielonej części pamięci, nie ma więc ryzyka jego omyłkowego skasowania. Moduł mechanicznie i po części elektrycznie zgodny jest z Arduino MKR.
