- umożliwia dołączenie do Raspberry PI Zero wyświetlacz ze standardowym 50-pinowym złączem FFC/FPC,
- dostarcza napięć polaryzacji AVdd, Vgh, Vgl i regulowanego Vcom,
- zawiera przetwornicę zasilającą podświetlenie panelu obsługującą równoległe łańcuchy z trzech połączonych szeregowo diod LED.
W porównaniu z wyświetlaczami o mniejszych przekątnych, wyświetlacze 7-calowe często wymagają zewnętrznego obwodu generującego napięcia polaryzacji. Oczywiście dostępne są modele z wbudowaną przetwornicą, ale są kilkakrotnie droższe i niestety są niezgodne mechanicznie i elektrycznie z wyświetlaczami pozbawionymi przetwornicy. Opisany moduł dostarcza napięć polaryzacji AVdd, Vgh, Vgl i regulowanego Vcom, które w prosty sposób poprzez dobór kilku elementów mogą zostać dopasowane do zalecanych dla wyświetlacza wartości. Płytka zawiera też przetwornicę zasilającą podświetlenie panelu z możliwością programowego wyłączenia, obsługującą równoległe łańcuchy z trzech połączonych szeregowo diod LED (Vled ok. 9,8 V; 3×7/3×9/3×11 LED).
Budowa i działanie

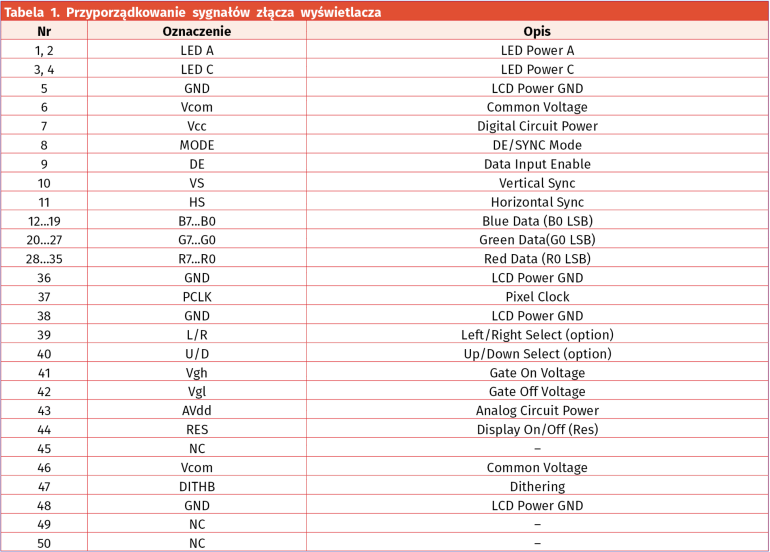

Przyporządkowanie sygnałów złącza wyświetlacza opisano w tabeli 1. Do obsługi wyświetlacza zastosowana jest konfiguracja ALT2 GPIO przeznaczona do współpracy z wyświetlaczem z interfejsem równoległym DPI-RGB. Schemat płytki interfejsu został pokazany na rysunku 1. Moduł składa się z dwóch przetwornic – U1 odpowiedzialnej za generowanie prądu dla układu podświetlenia oraz U2 dostarczającej napięć polaryzacji panelu LCD.
Blok konwertera podnoszącego napięcie bazuje na układzie U1 typu AP3031. Oprócz generowania napięcia do zasilania łańcucha białych LED układu podświetlenia, stabilizuje ich prąd pracy. Wartość prądu określają rezystory R1 i R2, napięcie na wyprowadzeniu FB dla określonego prądu podświetlenia powinno wynosić ok. 200 mV, co w modelu odpowiada wartości ok. 180 mA. Opcjonalna zwora BL umożliwia wyłączenie podświetlenia zewnętrznym przełącznikiem. Układ bufora U2 odpowiada za programowe sterowanie podświetleniem za pomocą wyprowadzenia GPIO27. Domyślnie po uruchomieniu Pi podświetlenie jest wyłączone i należy je aktywować ustawiając stan wysoki GPIO27. Układ U3, także typu AP3031 pracuje w konfiguracji przetwornicy podwyższającej o napięciu wyjściowym ustalonym dzielnikiem R13, R11.
Obie przetwornice zasilane są z napięcia 5 V (obwód V50) z Raspberry Pi. Obwód R10, C7 minimalnie opóźnia start przetwornicy U2. Napięcie wyjściowe przetwornicy U2 służy do zasilania części analogowej LCD potencjałem AVdd. W modelu dzielnik ustala napięcie wyjściowe na ok. 10,4 V wymagane dla wyświetlacza Winstar WF70A2TIAGDNN0#. Z napięcia AVdd poprzez dzielnik R13, RV, R14 generowane jest napięcie VCom. Potencjometr RV umożliwia jego regulację w celu ustawienia najlepszego kontrastu wyświetlanego obrazu.
Dla generowania napięcia Vgh zastosowano powielacz napięcia z D4, C16, C17, w którym napięcie klucza SW jest dodawane do napięcia AVdd przetwornicy U2. Napięcie wyjściowe jest stabilizowane diodą Zenera DZ2 na wartość ok. 15 V i dodatkowo filtrowane przez C18, C19. Ujemnego napięcia dostarcza odwracacz zbudowany z elementów D3, C12, C13. Jego napięcie wyjściowe stabilizowane jest diodą DZ1 i w modelu wynosi ok. –10 V. Rezystory R16, R18 rozładowują kondensatory filtrujące napięcia Vgh, Vgl po wyłączeniu zasilania układu. Dobierając wartości R11, R13, DZ1, DZ2 i ich rezystory R15, R17, można dostosować układ do współpracy z innymi typami wyświetlaczy.
