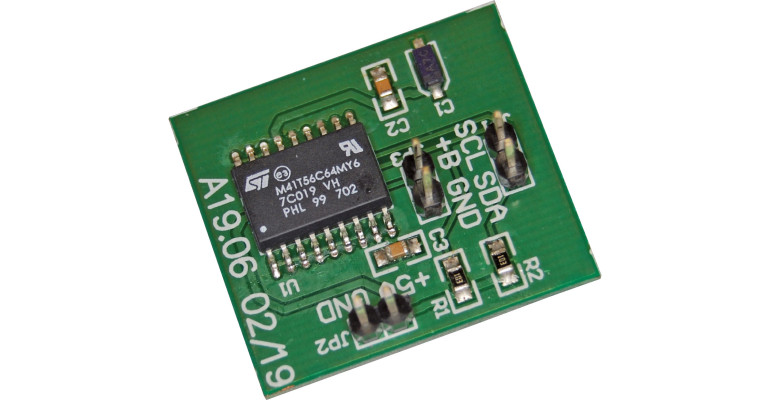

Zastosowano w nim układ produkowany przez firmę STMicroelectronics M41T56C64.
Układ U1 komunikuje się z otoczeniem za pomocą magistrali I²C (wyprowadzonej na złącze JP1), której linie są podciągane do plusa zasilania za pomocą rezystorów R1 i R2. Za pomocą linii I²C zewnętrzny mikrokontroler może komunikować się z RTC lub pamięcią EEPROM wbudowaną w układ M41T56C64. Zastosowano pamięć będącą odpowiednikiem popularnego układu M24C64, której trzy najmłodsze bity adresu bazowego użytkownik może określać samodzielnie – w przykładowym rozwiązaniu ma on stałą wartość 1010000b. Układ U1 jest przystosowany do zasilania napięciem o wartości 5 V (złącze JP2), a dzięki zintegrowanemu wewnątrz układu przełącznikowi zasilania, można podtrzymywać pracę RTC za pomocą baterii 3 V dołączonej do złącza JP3. Pobór prądu podczas pracy RTC z baterii nie przekracza 450 nA, a przy zasilaniu z linii +5 V od 310 mA (odczyt RTC via I²C) do 2,4 mA (odczyt/zapis EEPROM).
