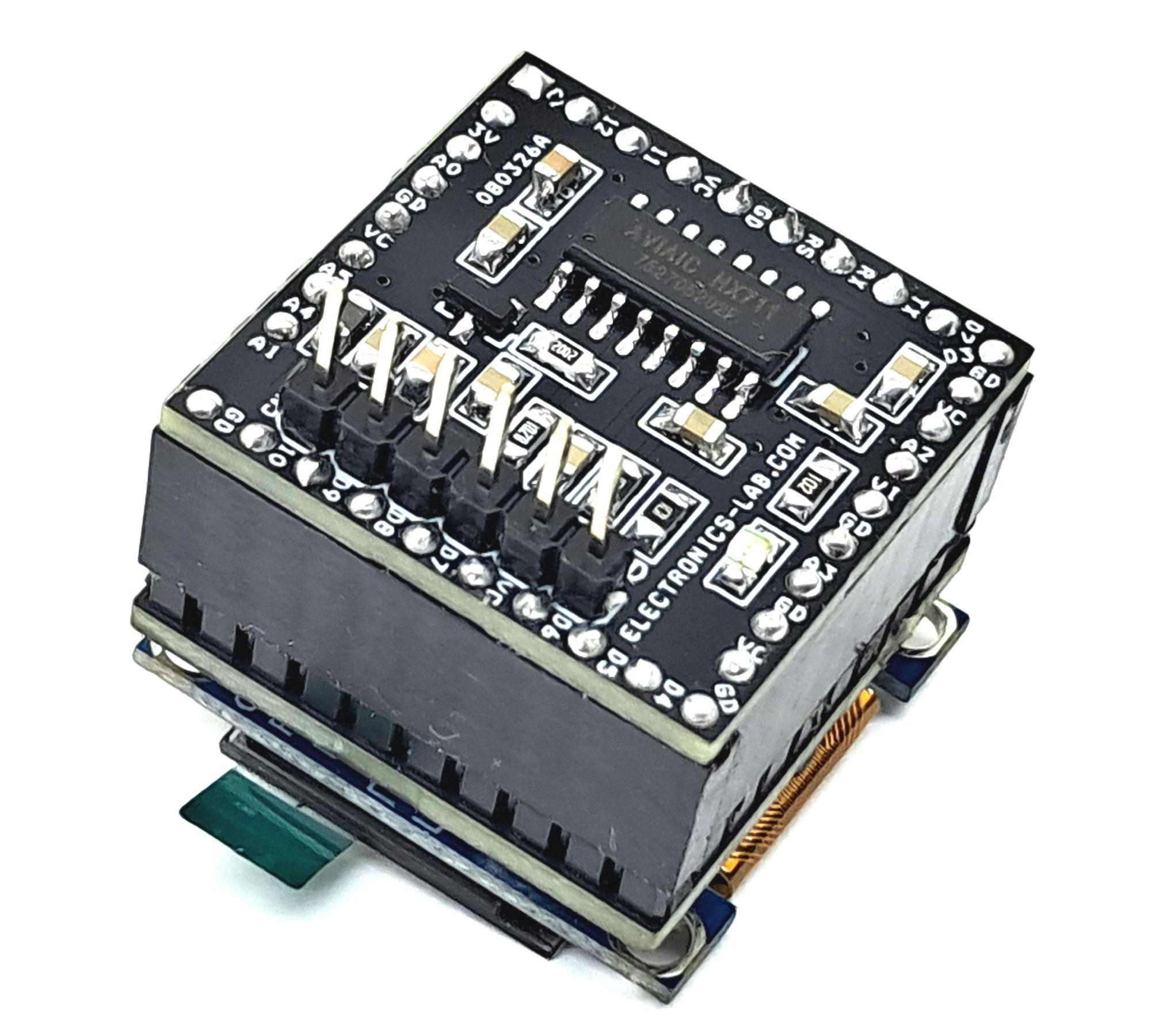

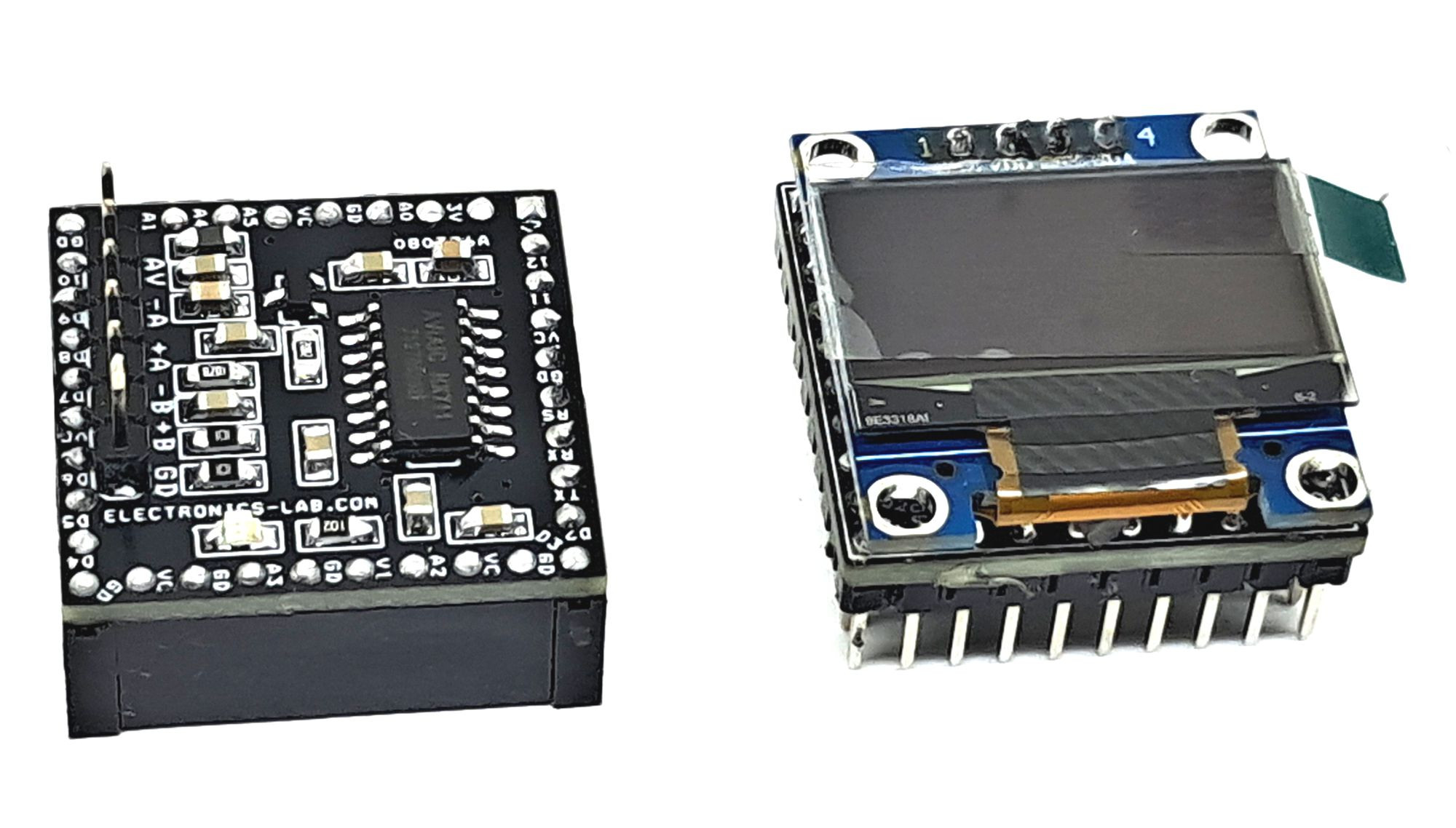

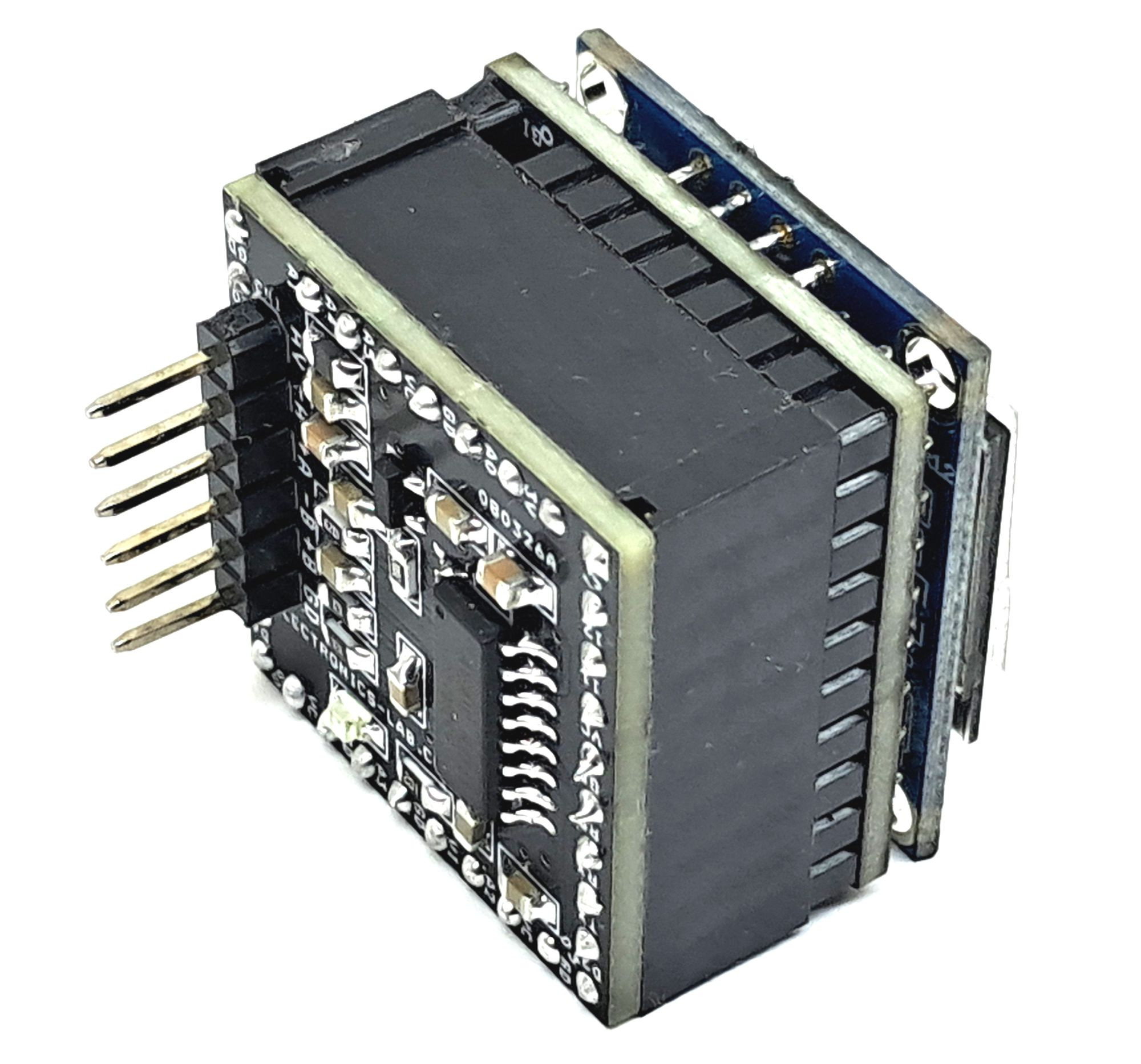

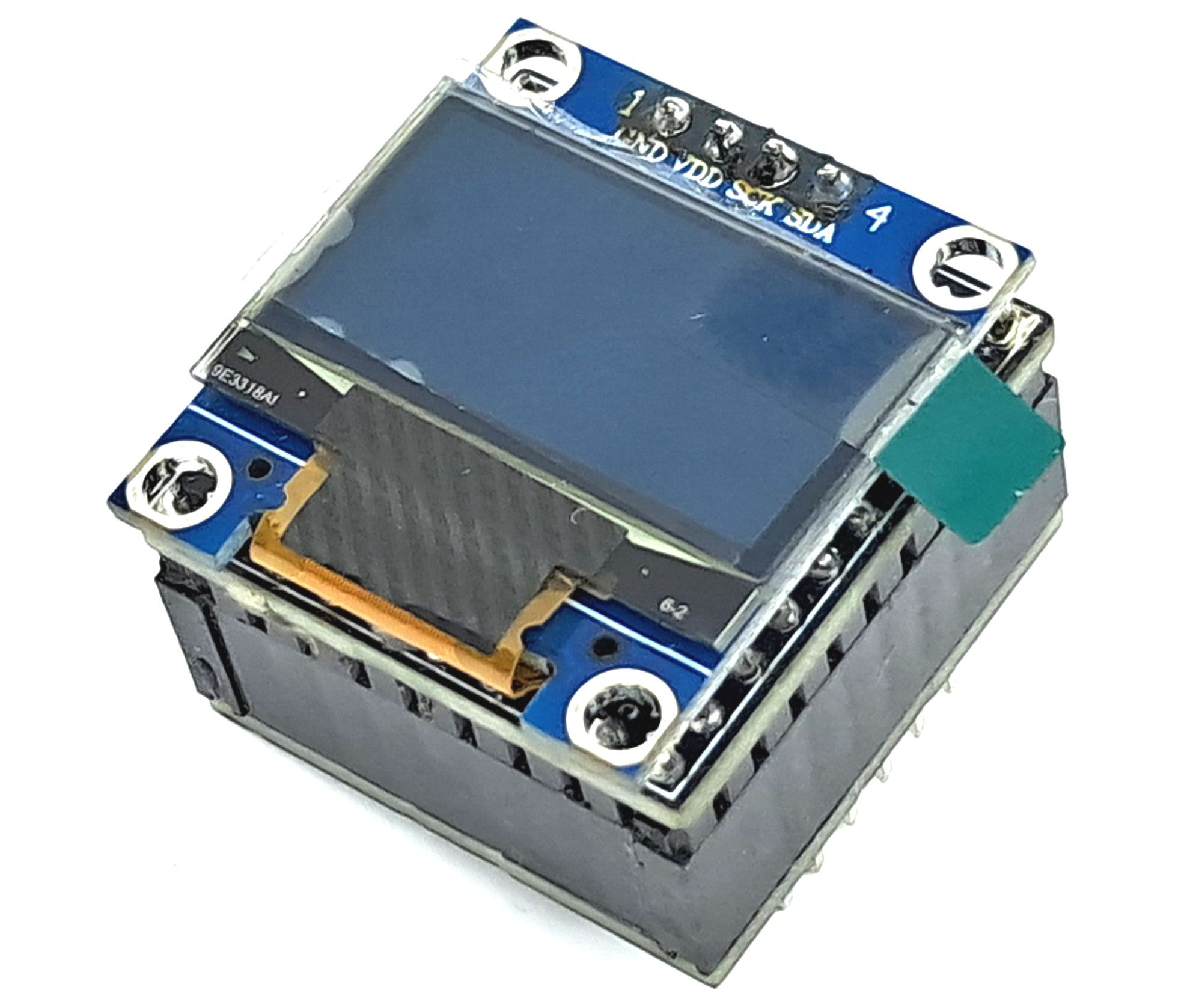

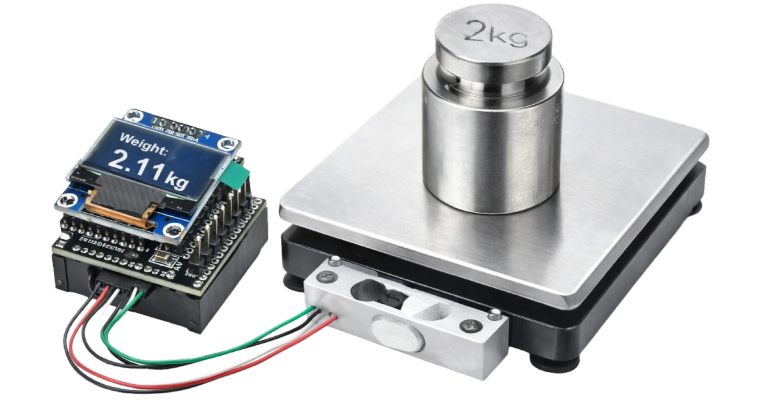

Ta kompaktowa płytka rozszerzeń oparta jest na przetworniku analogowo-cyfrowym HX711, zaprojektowanym specjalnie do współpracy z czujnikami wagowymi i tensometrycznymi. Można ją połączyć z OLEDUINO-V2, co pozwala na stworzenie miniaturowych elektronicznych wag.

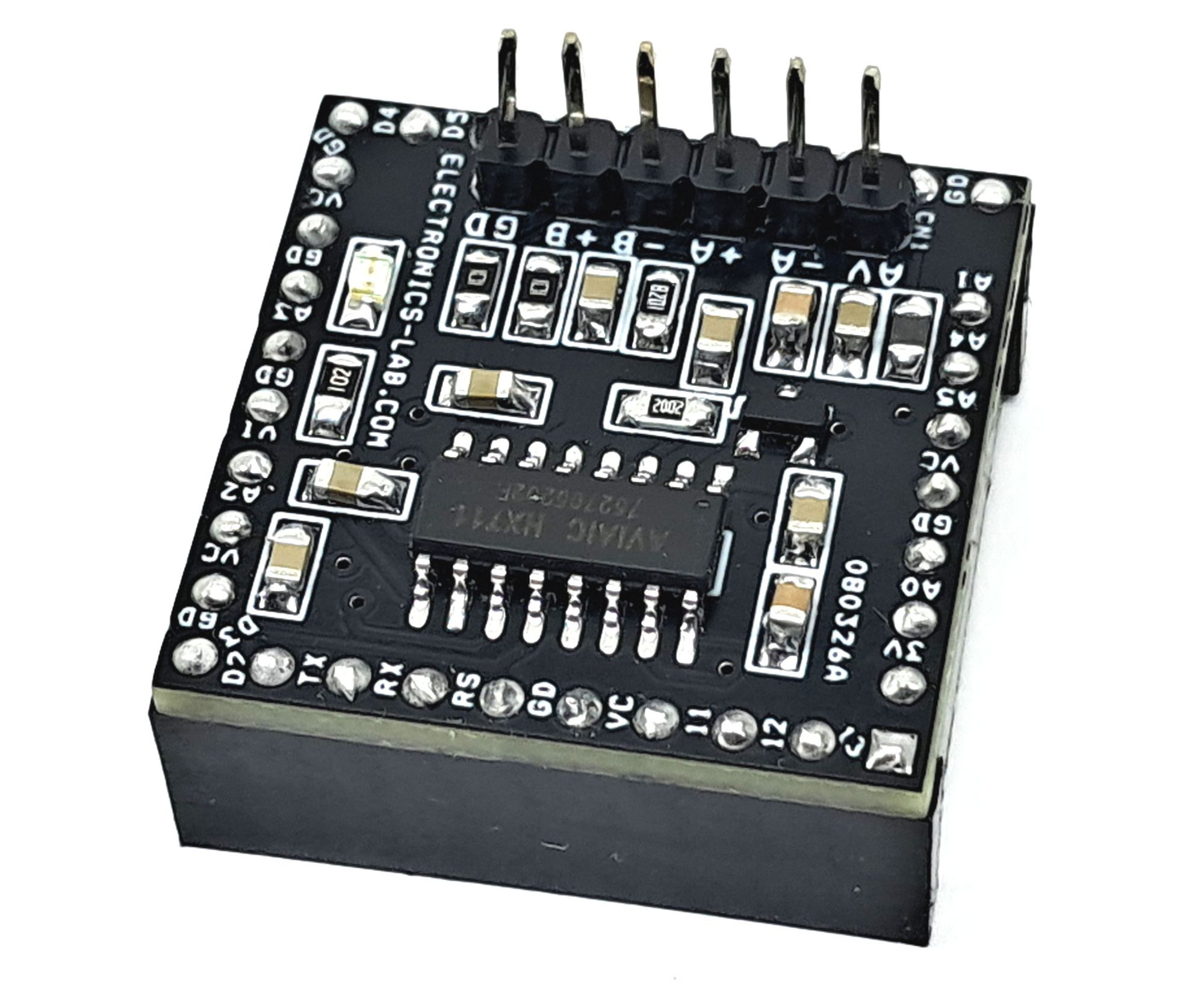

Moduł wzmacniacza czujników wagowych HX711 umożliwia użytkownikom precyzyjny pomiar danych z czujników wagowych i tensometrów. Sercem tej konstrukcji jest układ HX711 – precyzyjny 24-bitowy przetwornik analogowo-cyfrowy (ADC) opracowany z myślą o zastosowaniach w wagach i sterowaniu przemysłowym. Zapewnia on bezpośredni interfejs do czujników mostkowych, co upraszcza projektowanie systemu.
Urządzenie jest wyposażone w multiplekser wejściowy, który wybiera między wejściami różnicowymi kanału A i kanału B, podłączonymi do wzmacniacza o niskim poziomie szumów i programowalnym wzmocnieniu (PGA). Kanał A obsługuje programowalne wzmocnienia 128 lub 64, odpowiadające pełnym napięciom wejściowym różnicowym odpowiednio ±20 mV lub ±4...
