- Odbiór sygnału z max. 12 satelit
- Interfejs wyjściowy RS232
- Prędkość transmisji 38,4 kb/s
- Standard danych NMEA0183
- Czułość –185 dWb
- Czas ustalania pozycji: 45 s (zimny start), 38 s (ciepły start), 5 s (gorący start)
- Zewnętrzna antena GPS
- Zasilanie 5 V/150 mA

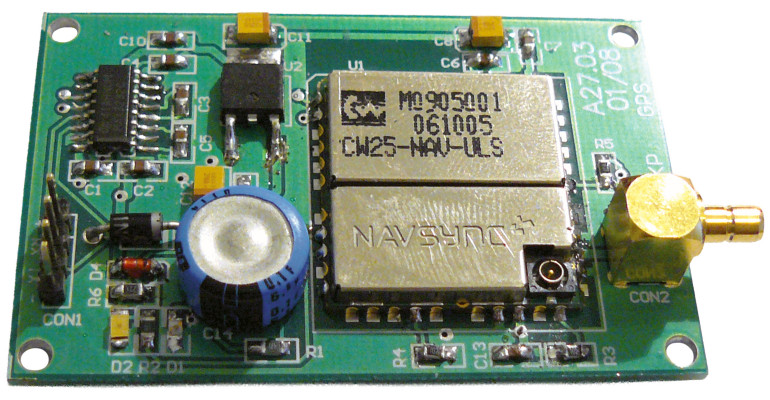

Do takich zastosowań najlepiej jest wykorzystać odbiornik zintegrowany z anteną i umieszczony w jednej obudowie. Chcąc zastosować gotowy odbiornik GPS można jednak napotkać problem w postaci braku takich odbiorników wyposażonych w port szeregowy. Dlatego proponujemy wykonanie odbiornika prezentowanego w artykule. Wyposażono go w port szeregowy RS232 i jest on przeznaczony do współpracy z mikrokontrolerem. Nie ma jednak przeszkód, aby dołączyć go do także komputera wyposażonego w port szeregowy.
Zbudowany jest on z wykorzystaniem modułu odbiornika firmy Navsync, co ogranicza całą konstrukcję do obwodów zasilania i konwertera napięć dla portu szeregowego.
Głównym elementem jest moduł odbiornika U1. Zawarto w nim wszystkie bloki funkcjonalne obsługujące cały proces ustalania pozycji poczynając od wejściowego sygnału antenowego, a kończąc na danych cyfrowych dostępnych na wyjściu szeregowym.
Napięcie zasilania jest pobierane z wyjścia stabilizatora U2. Diody świecące D1 i D2 sygnalizują stan pracy modułu. Obwód dołączony do wejścia VBATT stanowi podtrzymanie pamięci w przypadku braku zasilania. Kondensator C14 o dużej pojemności (0,1 F) po naładowaniu stanowi źródło napięcia umożliwiające kilkugodzinne podtrzymanie zawartości pamięci. Dzięki temu po powrocie zasilania możliwe jest szybsze ustalenie pozycji. Dane wyjściowe kierowane są z portu TXD0 na wejście konwertera napięć (U3) dopasowującego poziomy napięć dostępne na złączu CON1 do standardu RS232. Do prawidłowego odbioru danych wystarczający jest tylko sygnał wyjścia danych TX, ale na złączu CON1 dostępne jest też wejście danych odbiornika GPS (RX) kierowane na port RXD0. Dane wejściowe mogą służyć do konfiguracji pracy odbiornika, ale w większości zastosowań domyślne parametry są wystarczające i nie ma potrzeby ich zmieniania.
