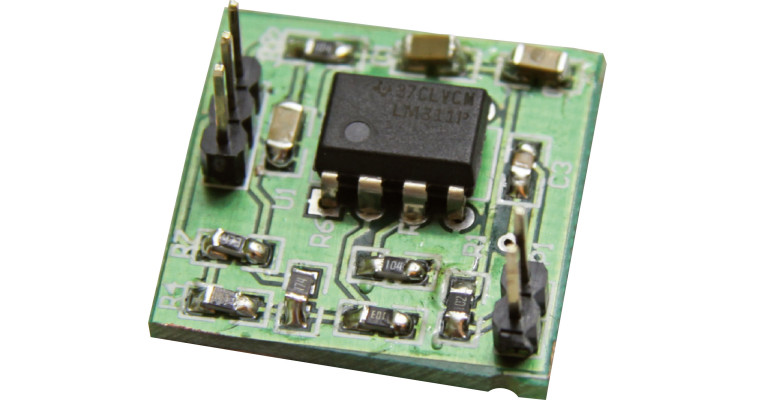

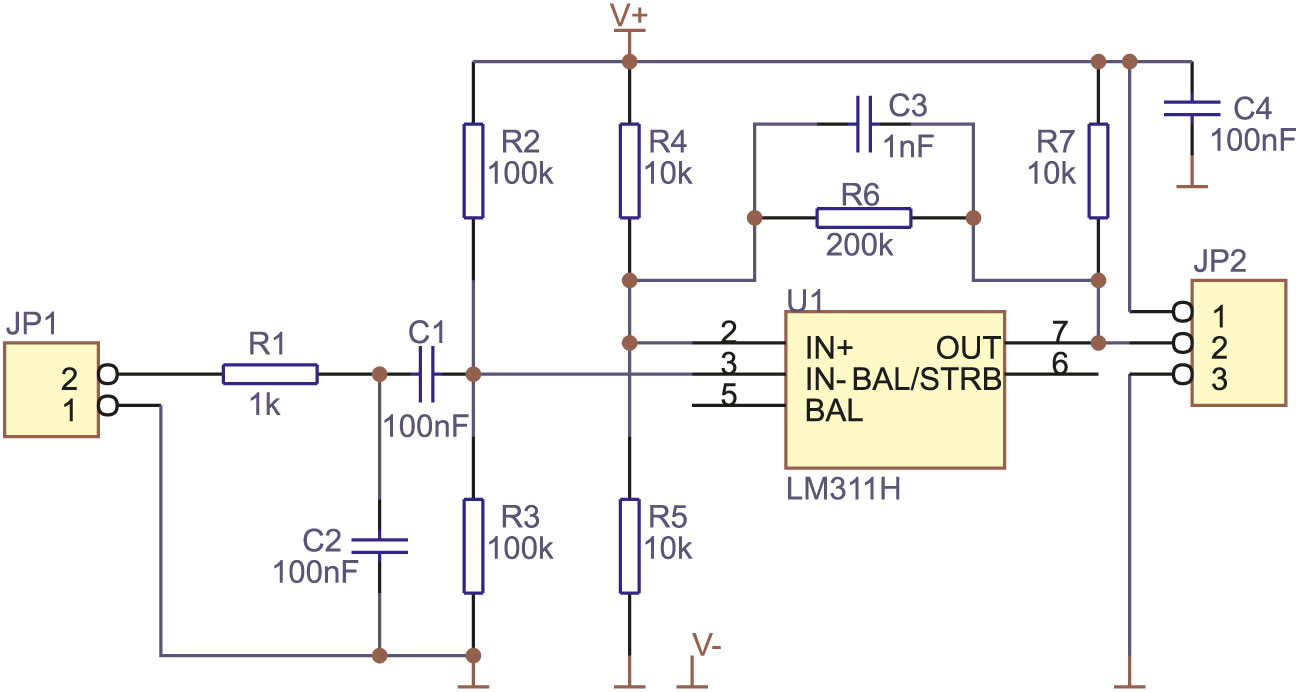

Schemat elektryczny formatera pokazano na rys. 1.

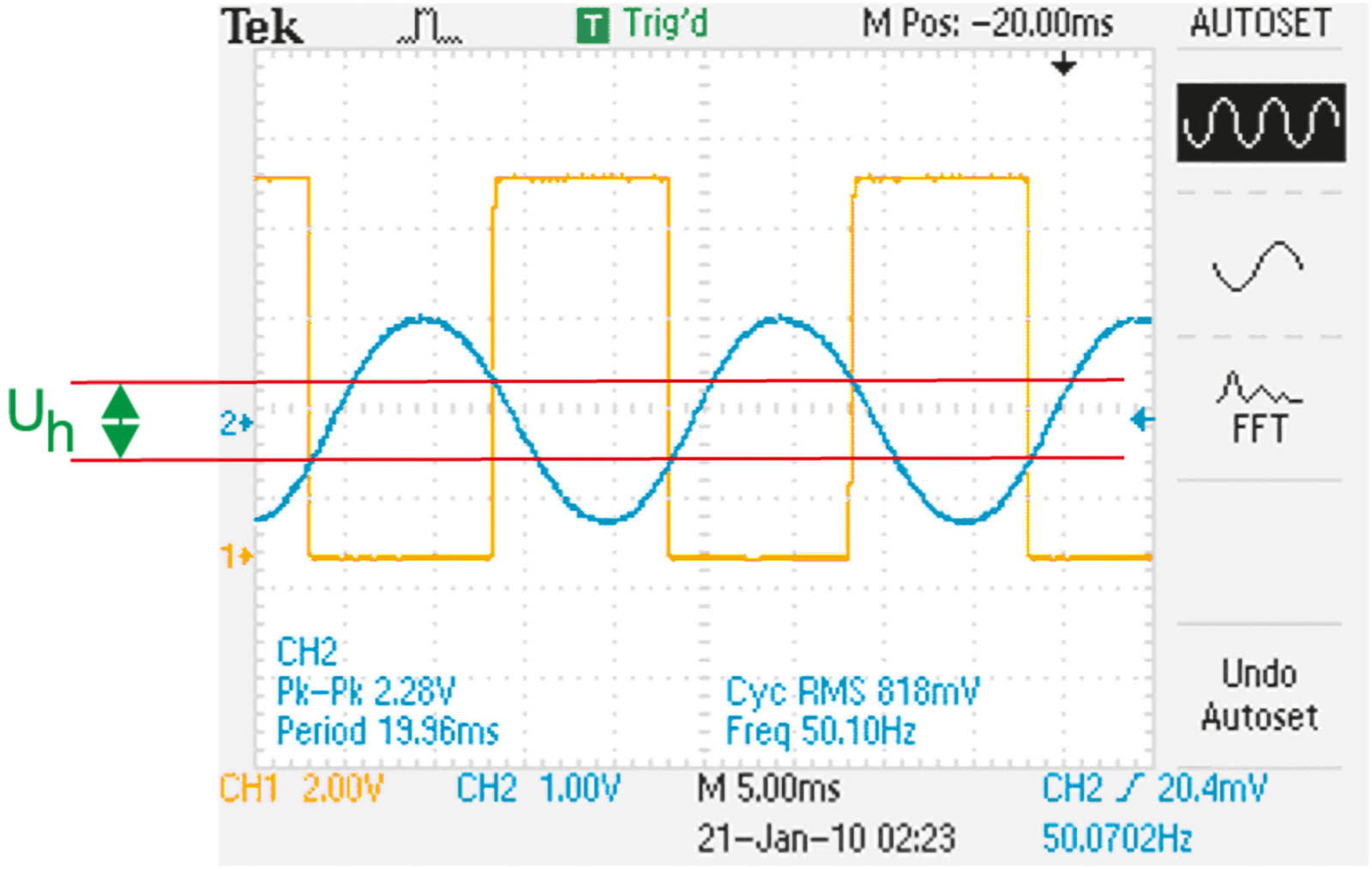

Jest to prosty komparator z pętlą dodatniego sprzężenia zwrotnego, którego zadaniem jest utworzenie histerezy w charakterystyce przejściowej układu. Dzięki histerezie komparator pracuje stabilnie i nie wpada w oscylacje w okolicach progu komparacji, komparator działa w tym układzie jak przerzutnik Schmitta. Skutek wprowadzenia histerezy pokazano na rys. 2 (przebieg niebieski to napięcie z wyjścia transformatora sieciowego, przebieg pomarańczowy – napięcie na wyjściu komparatora).

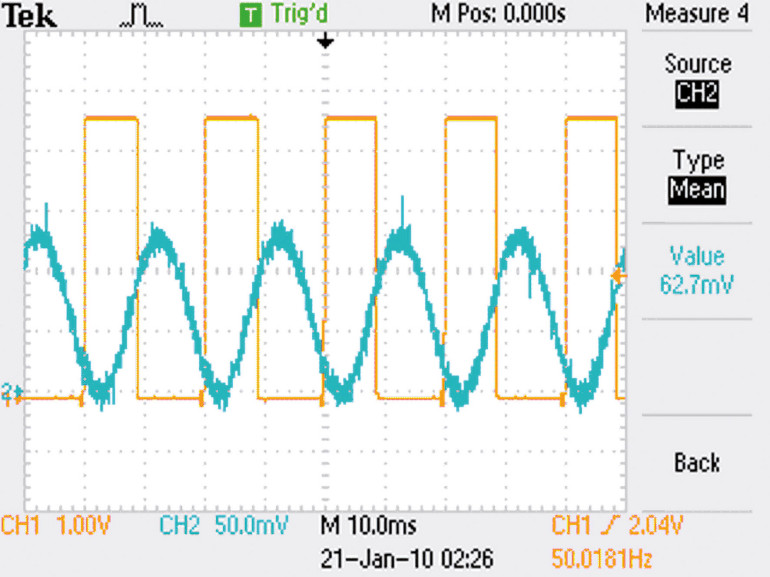

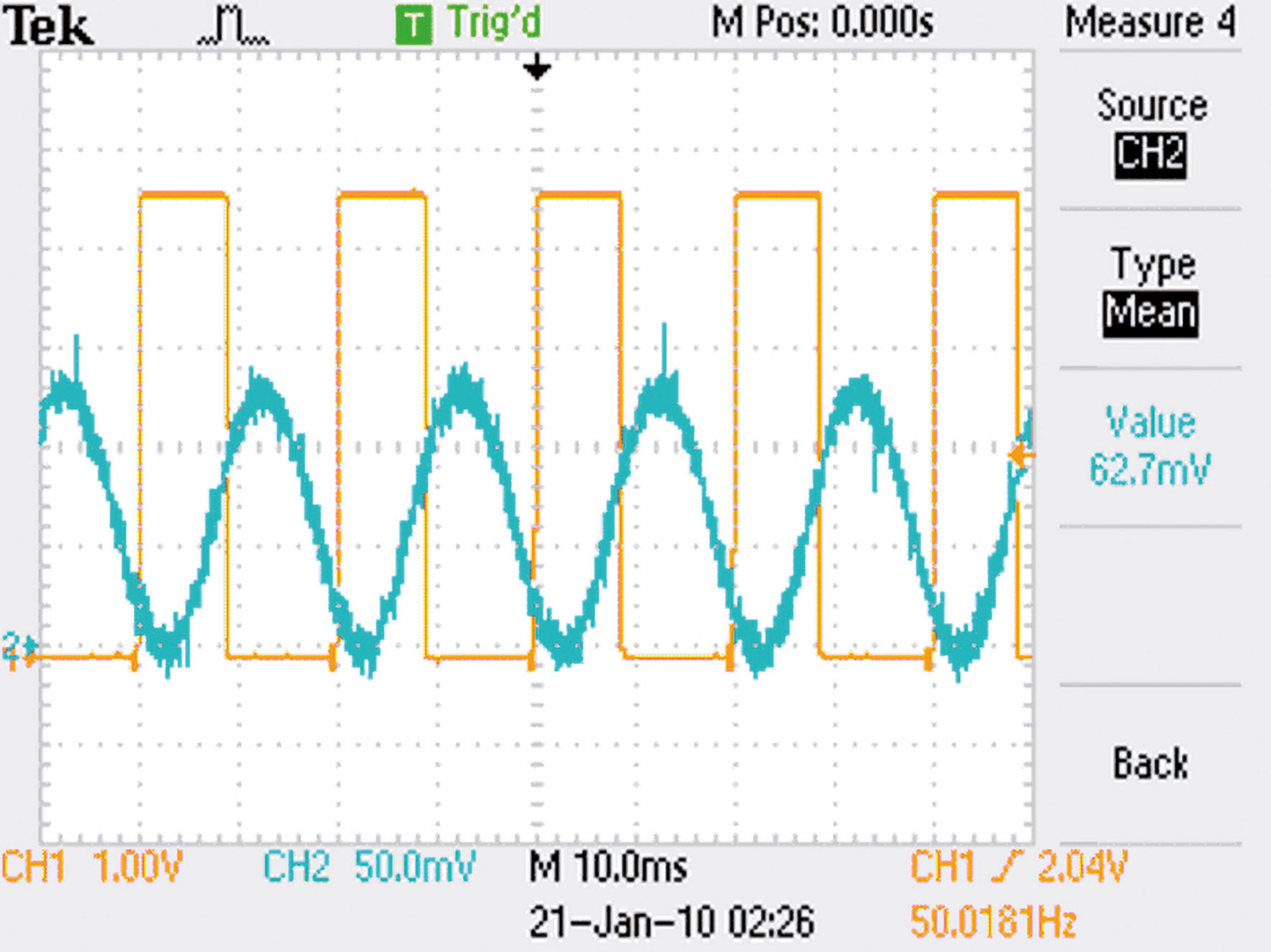

Komparator dobrze sobie radzi z formowaniem impulsów prostokątnych w szerokim zakresie napięcia wejściowego (sprawdzono w zakresie od ok. 60 mV – rys. 3 – do 5 VAC), które – ważne! – musi być odizolowane od sieci energetycznej.
