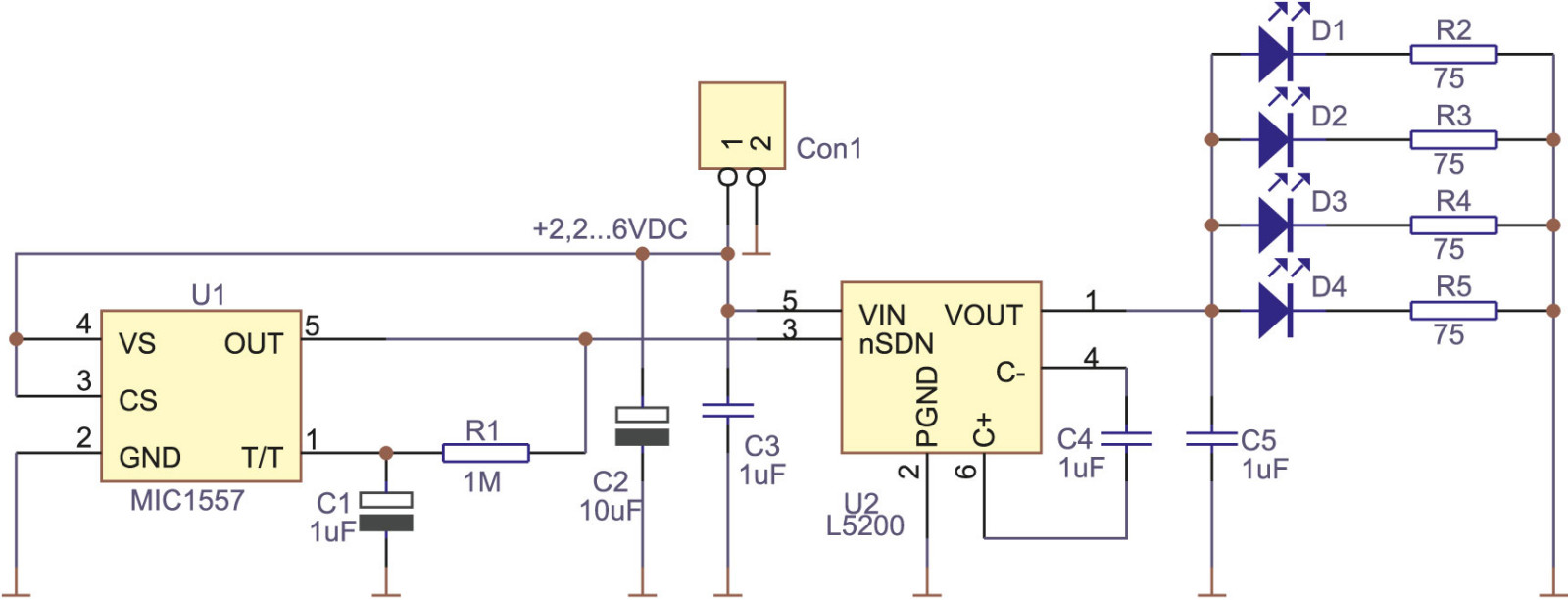

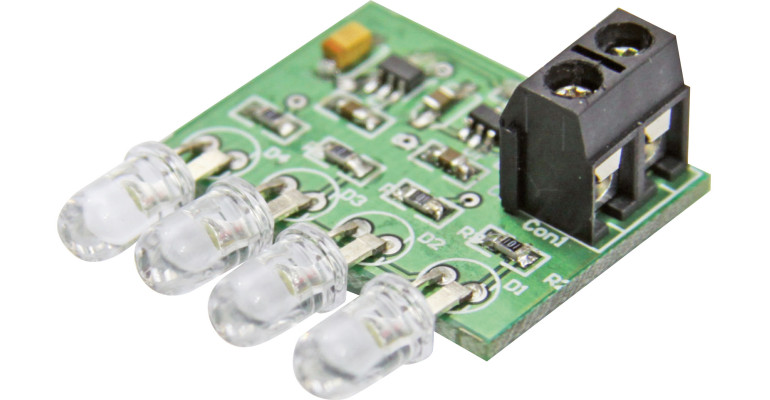

Schemat elektryczny proponowanego rozwiązania przedstawiono na rys. 1. W urządzeni zastosowano dwa niskonapięciowe układy scalone:
- znany z poprzednich Miniprojektów timer MIC1557 firmy Micrel (U1),
- miniaturową przetwornicę ładunkową podnoszącą napięcie zasilające – układ L5200 firmy Unisonic (U2).
Zastosowanie przetwornicy zwiększającej napięcie jest konieczne, ponieważ białe diod LED mają dość wysokie napięcie progowe, wynoszące nawet ok. 4,2 V. Zasilanie takich LED z dwóch lub trzech ogniw o napięciu 1,2...1,3 VDC/szt. w większości przypadków nie jest możliwe. Zwiększenie wartości napięcia zasilającego LED wymaga zastosowania przetwornicy, w prezentowanym przypadku ładunkowej. W praktyce oznacza to, że rozwiązanie jest układowo proste, tanie wykonaniu i nie wymaga zastosowania żadnego elementu indukcyjnego.

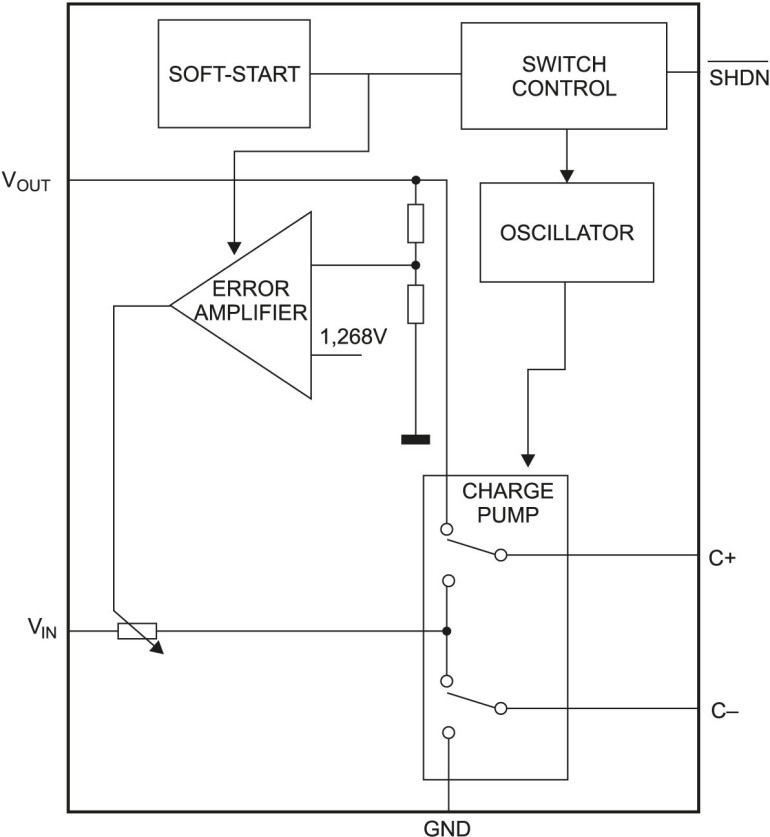

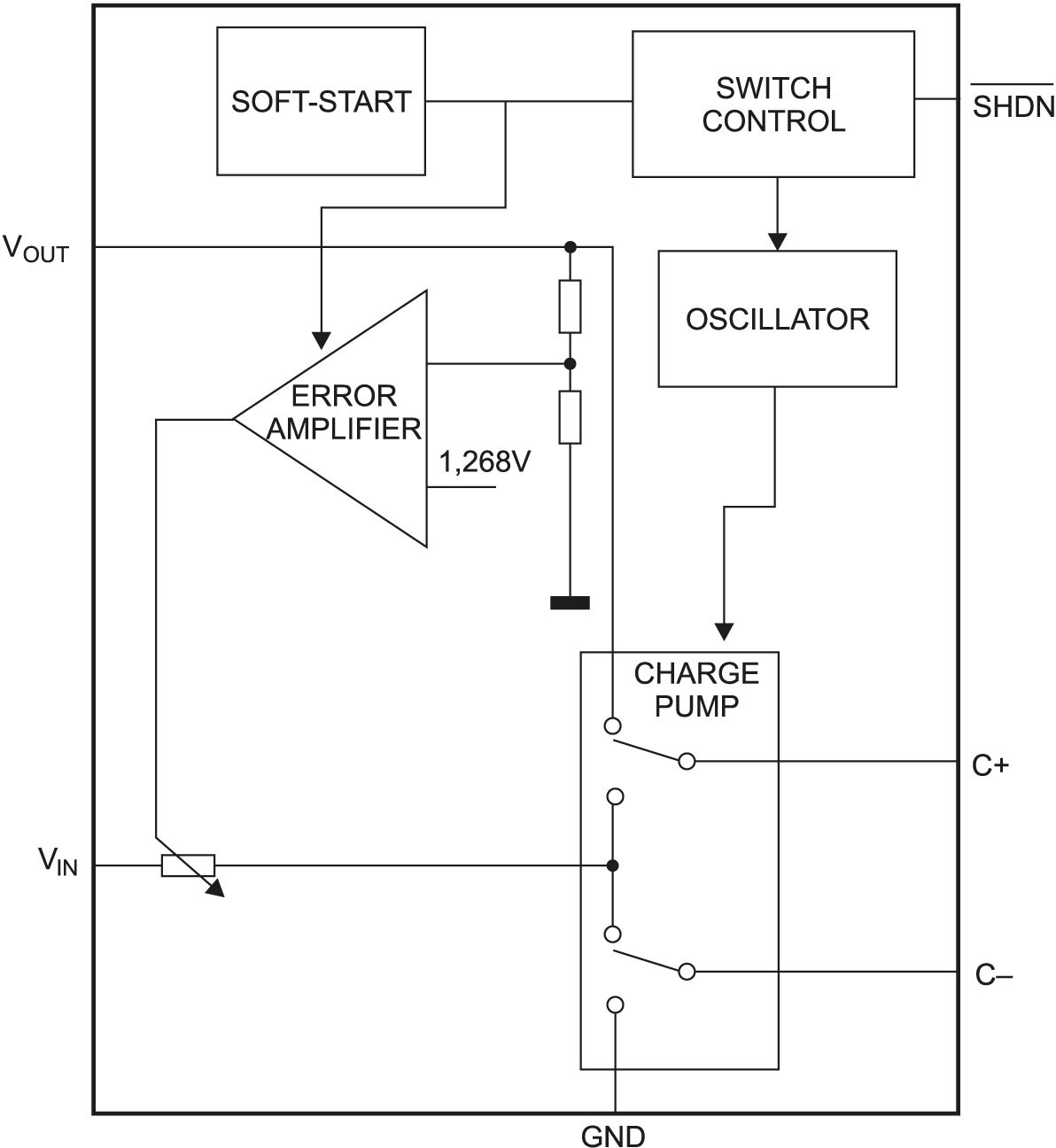

Schemat blokowy układu L5200 pokazano na rys. 2. Zintegrowano w nim wszystkie elementy niezbędne do konwersji napięcia wejściowego mieszczącego się w przedziale 2,4...4,8 VDC na stabilizowane napięcie wyjściowe o wartości 5 VDC.
Elementem zapewniającym konwersję energii jest kondensator dołączony do wyprowadzeń C+ i C– (C4) układu U2, przełączany cyklicznie przez klucze półprzewodnikowe wbudowane w układ i sterowane przez wewnętrzny generator taktujący.
Wzmacniacz błędu śledzący wartość napięcia wyjściowego (odpowiada za stabilizację tego napięcia) reguluje klucz analogowy zasilający kluczowany kondensator – w ten sposób jest regulowana ilość ładunku przekazywanego z zasilania do obciążenia.
