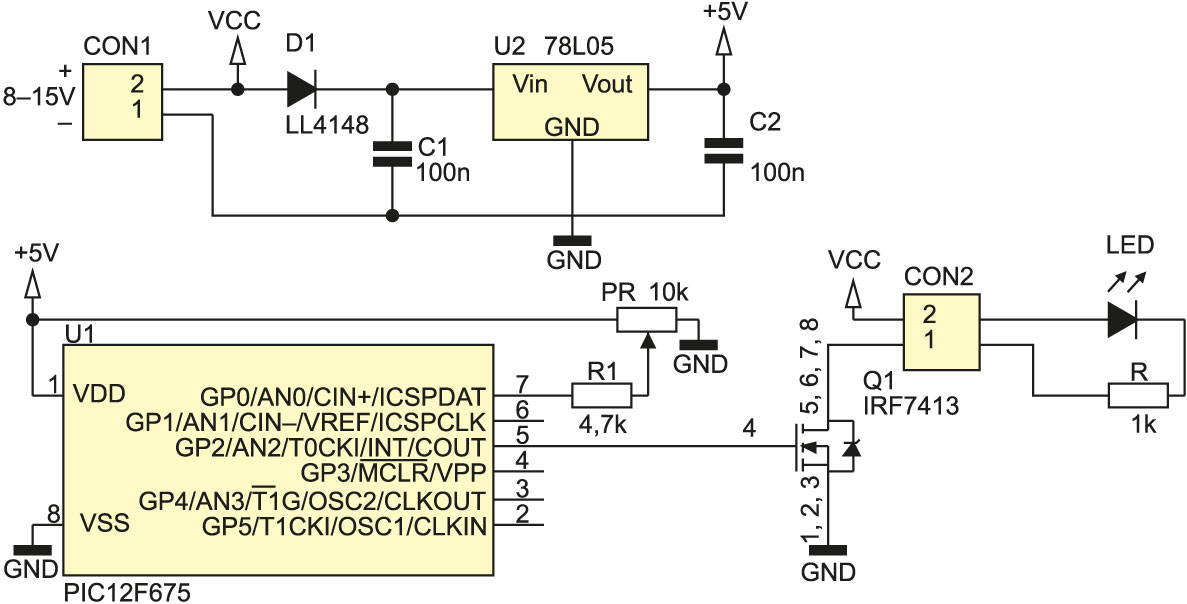

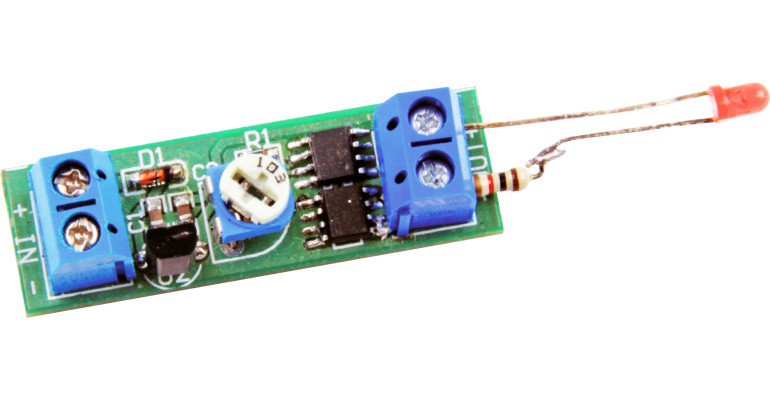

Schemat układu sterującego diodą pokazano na rysunku 1. Głównym elementem jest mikrokontroler typu PIC12F675. Układ ten jest umieszczony w niewielkiej obudowie SO8, dzięki czemu zajmuje on mało miejsca. Zawarty w procesorze program powoduje zapalanie diody świecącej dołączonej do złącza CON2. Dioda zapalana jest na stały czas 30 ms, co daje efekt błysku. Odstępy pomiędzy kolejnymi błyśnięciami generowane są w sposób pseudolosowy. Dodatkowo za pomocą potencjometru (PR) można regulować częstotliwość błysków.
Dołączony jest on do wejścia GP0 procesora, które skonfigurowano jako wejście przetwornika A/C. Zmiana napięcia na tym wejściu zapewnia reguluje odstęp pomiędzy błyskami. Jako układ wykonawczy zastosowano wysokoprądowy tranzystor MOSFET typu IRF7413.
Mikrokontroler jest zasilany ze stabilizatora o napięciu wyjściowym 5 V. Stabilizator jest zabezpieczony przez diodę D1 przed odwrotnym podłączeniem zasilania.
