Zgodnie z wytycznymi, ręce należy przez co najmniej 20 sekund dokładnie namydlać, a dopiero potem spłukać pod bieżącą wodą. Dwadzieścia sekund może wydawać się krótkim czasem, jednak w praktyce łatwo go nie dotrzymać bez dodatkowego przypomnienia. Można co prawda posłużyć się zegarkiem lub stoperem w smartfonie, lecz podczas mycia rąk nie jest to wygodne.

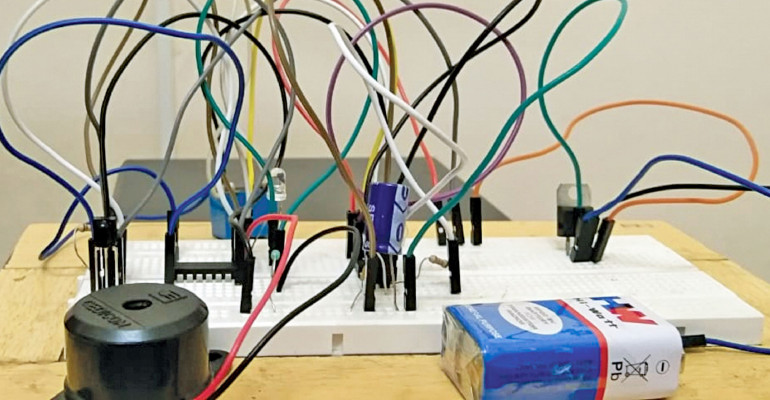

Zaproponowany układ sygnalizuje upływ zadanego czasu. Indykacja realizowana jest dwojako: za pomocą diody LED oraz – dla osób preferujących sygnał akustyczny – brzęczyka. Prototyp wykonany przez autora przedstawiono na fotografii.
W układzie wykorzystano baterię 9 V, stabilizator 5 V typu LM7805 (IC1), timer NE555 (IC2), driver ULN2003 (IC3), przekaźnik SPDT z cewką 5 V (RL1) oraz kilka prostych elementów pasywnych. Czas trwania impulsu wyznacza stała czasowa R2 i C2 i wynosi około 20 sekund. W timerze skonfigurowanym jako przerzutnik monostabilny obowiązuje zależność T=1,1RC. W analizowanym przypadku R=R2=18 kΩ oraz C=C2=1000 μF, zatem T=1,1×18 kΩ×1000 μF≈20 s.
W układzie wykorzystano również popularny odbiornik podczerwieni TSOP1738. Układ ten w chwili odbioru sygnału generuje na wyjściu stan niski. Po naciśnięciu dowolnego przycisku pilota sygnał ten trafia na wejście pierwszego kanału drivera ULN2003. Za pośrednictwem przekaźnika następuje wyzwolenie przerzutnika monostabilnego zrealizowanego na układzie NE555. W rezultacie wyjście układu IC2 przyjmuje stan wysoki na około 20 s, co powoduje zaświecenie diody LED1 oraz włączenie sygnału dźwiękowego brzęczyka.
Seria odbiorników TSOP17XX pracuje na różnych częstotliwościach nośnych, co jest zakodowane w oznaczeniu „XX” układu. Elementy te współpracują z pilotami urządzeń powszechnego użytku, takich jak telewizory czy odtwarzacze DVD. TSOP1738, pracujący z częstotliwością 38 kHz, należy do najczęściej stosowanych. Układ zawiera fotodiodę PIN, przedwzmacniacz oraz filtr, co umożliwia poprawną detekcję sygnału zmodulowanego. Odbiornik TSOP17XX jest zamknięty w obudowie z trzema wyprowadzeniami.
Trzecim układem zastosowanym w projekcie jest driver ULN2003 (IC3).W prezentowanym układzie wykorzystano jeden kanał, który bezpośrednio steruje cewką przekaźnika RL1 o napięciu 5 V.
Działanie układu jest proste. Pilot zdalnego sterowania należy umieścić w pobliżu umywalki. Aby rozpocząć odmierzanie czasu, wystarczy nacisnąć dowolny przycisk pilota. Świecenie diody LED oraz sygnał dźwiękowy brzęczyka informują, jak długo należy myć ręce przed ich spłukaniem. Na rysunku 5 przedstawiono projekt jednostronnej płytki PCB, natomiast na rysunku 6 – rozmieszczenie elementów na tej płytce.
