20-segmentowy wyświetlacz słupkowy w rozmiarze jumbo

Rajkumar Sharma

Projekty

Inne

7 listopada 2023

1486

Zaprezentowany projekt to wyjątkowo duży wyświetlacz słupkowy – bargraf. Zawiera 20 segmentów, a każdy z nich to moduł 10 zespolonych diod LED załączanych jednocześnie. Układ będzie przydatny w zastosowaniach takich, jak automaty rozrywkowe, gry zręcznościowe, wyświetlanie napięcia, wyświetlanie prądu, wyświetlanie temperatury, obrazowanie postępu procesu, monitor stanu baterii i wiele innych.

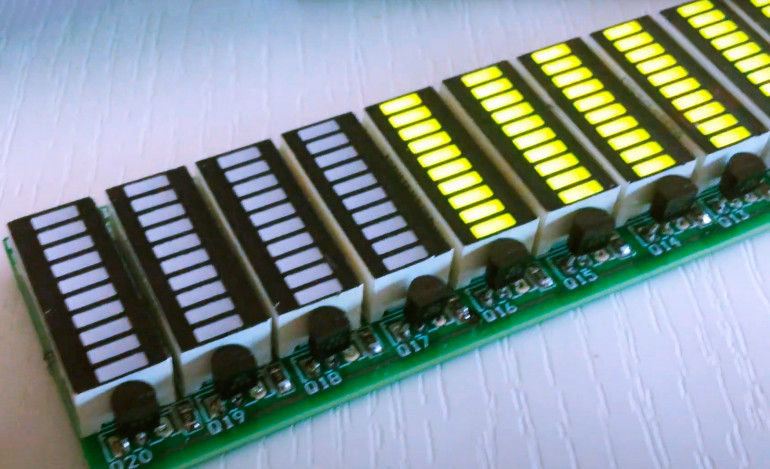

Urządzenie zostało zbudowane na bazie scalonych konwerterów z wejściem szeregowym i 8-bitowym wyjściem równoległym, typu 74HC595, połączonych kaskadowo. Wyjścia układów są połączone z tranzystorami BC635, które zasilają moduły LED. Każdy segment wyświetlacza składa się z 10 diod LED, które są wyraźne i dobrze widoczne z dużej odległości – fotografia 1. Wejście szeregowe pozwala sterować całym wyświetlaczem za pomocą zaledwie 3 linii sterujących.

Fotorgafia 1.

Budowa

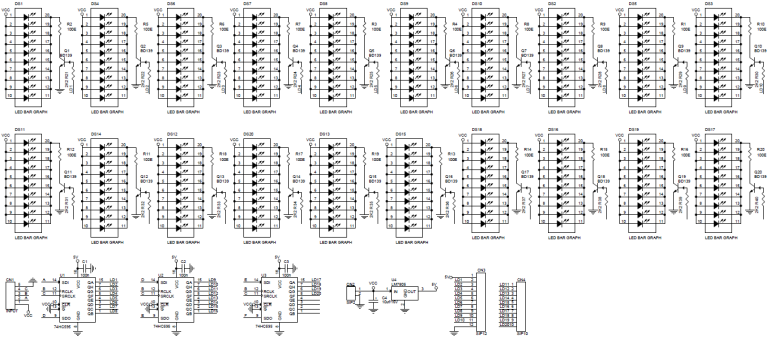

Schemat wyświetlacza został pokazany na rysunku 1. Zbudowany jest na bazie 3 układów 74HC595. Układy 74HC595 zawierają 8-bitowy rejestr przesuwny z wejściem szeregowym i wyjściem równoległym, który steruje 8-bitowym rejestrem pamiętającym złożonym z przerzutników typu D. Rejestr ten ma wyjścia 3-stanowe. Oddzielne zegary są dostępne zarówno dla rejestru przesuwnego, jak i dla rejestru pamiętającego.

Rysunek 1.

Rejestr przesuwny ma wejście szeregowe (SDI) i wejście zegarowe (SRCLK), kt...
