Panel z dwoma przyciskami umożliwia ręczną regulację „w górę” i „w dół” wartości rezystancji dostępnej na wyprowadzeniach A, B i W. AD5228 ma wbudowany układ eliminacji drgań styków i współpracuje z przyciskami, których czas całkowitego zamknięcia jest mniejszy niż 10 ms.
Układ może zwiększać lub zmniejszać rezystancję wyjściową w trybie kroku lub skanowania. Jeśli przycisk Up lub Down jest przyciśnięty nie dłużej niż 0,6 s, rezystancja zmienia się tylko o jeden krok. W wypadku, gdy przycisk Up lub Down będzie przytrzymany dłużej niż około 0,8 s, układ aktywuje tryb skanowania i zmienia rezystancję wyjściową z prędkością czterech kroków na sekundę do momentu uzyskania maksymalnej lub minimalnej wartości rezystancji.

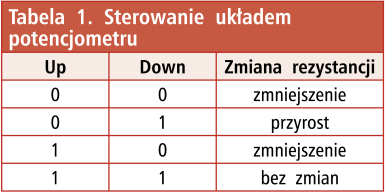

Układ oczywiście może być sterowany cyfrowo np. przez mikrokontroler. Układ ma obudowę SOT-23-8 (TSOT-8) i może pracować w temperaturze otoczenia –40…+105°C. Wejścia sterujące są w standardzie TTL. Poziom wysoki wynosi 2,4...5,5 V DC, natomiast niski 0...0,8 V DC. Sposób sterowania układem zamieszczono w tabeli 1.
