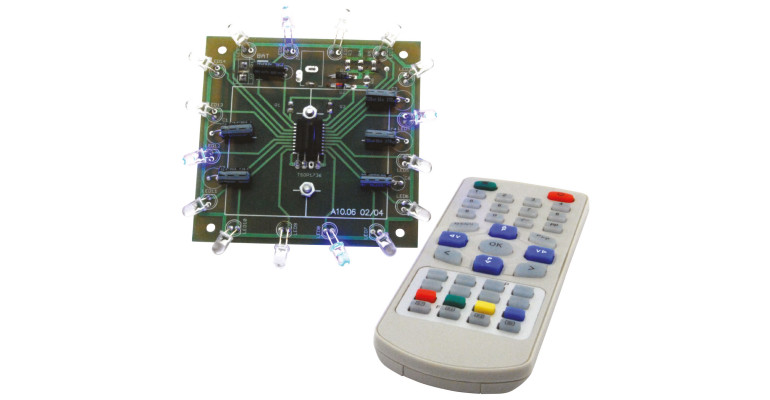

- Płytka o wymiarach 84×82 mm
- 5 programów świecenia
- Regulacja szybkości, jasności, kierunku i trybu dla każdego programu
- Zasilanie z baterii (3×AA) lub zasilacza 5 V/100 mA
- Sterowanie za pomocą pilota RC5
Układ pracuje w jednym z pięciu programów świecenia, które wybieramy przyciskami 1...5 z dedykowanego pilota działającego w kodzie RC5. Możliwe do wyboru programy są następujące: 1 – wirujące dwa punkty „kogut”, 2 – wirujące cztery punkty „karuzela”, 3 – punkty zbieżne „motyl” 4 – losowe kombinacje „chaos”, 5 – wirujące strumienie „latarnia”.
W każdym programie możemy ustalić szybkość zmian sekwencji przyciskami <V, V> oraz czas świecenia diod LED przyciskami P+ i P–, co w praktyce umożliwia regulację jasności lub wytworzenie efektu stroboskopowego. Ponieważ efekt „chaos” miał być z założenia losowy, pozostałe funkcje jego nie dotyczą. Przyciski < i > powodują zmianę kierunku sekwencji świecenia. Przycisk MENU włącza tryb ciągły, czyli po ostatniej sekwencji następuje sekwencja pierwsza. Natomiast przycisk P>P włącza tryb odbijany czyli po ostatniej sekwencji następuje sekwencja przedostatnia.
Kolejne funkcje dla wszystkich programów to zapamiętanie aktualnych ustawień (program, tryb, kierunek i szybkość) w nieulotnej pamięci mikrokontrolera, uruchamiane przyciskiem OK. Dzięki tej funkcji, po zaniku zasilania urządzenie zacznie pracować tak, jak zostało wcześniej ustawione. Ostatnią funkcją jest przerwanie wyświetlania sekwencji, czyli stan uśpienia, włączany przyciskiem MUTE (przekreślony głośnik). W tym stanie wygaszone są wszystkie diody, a układ nie reaguje na żadne zmiany ustawień, przywrócenie do pracy następuje po wciśnięciu ON/OFF (kółko z kreseczką).
Opis układu
Sercem układu jest mikrokontroler ATtiny2313 taktowany z wewnętrznego generatora 8 MHz, dzięki czemu wyprowadzenia 4 i 5 działają jako porty I/O. Elementy R1 i C5 zapewniają właściwe zerowanie procesora. R2 i C6 stanowią obwód zasilania odbiornika podczerwieni TSOP1736, a elementy R6, C3, C4 i D2 to obwód zasilania mikrokontrolera. Dioda D1 zabezpiecza przed podłączeniem zasilacza o odwrotnej polaryzacji napięcia, a kondensatory C1 i C2 filtrują to napięcie. Rezystory R3, R4 i R5 połączone równolegle, ograniczają prąd diod LED. Diody powinny być super jasne, gdyż od ich jakości zależy efektywność urządzenia. Złącze PROG służy do ewentualnego przeprogramowania mikrokontrolera (nic w to miejsce nie należy montować). Rezystor R1 należy zastosować, jeśli programator ma być zasilany ze złącza.
