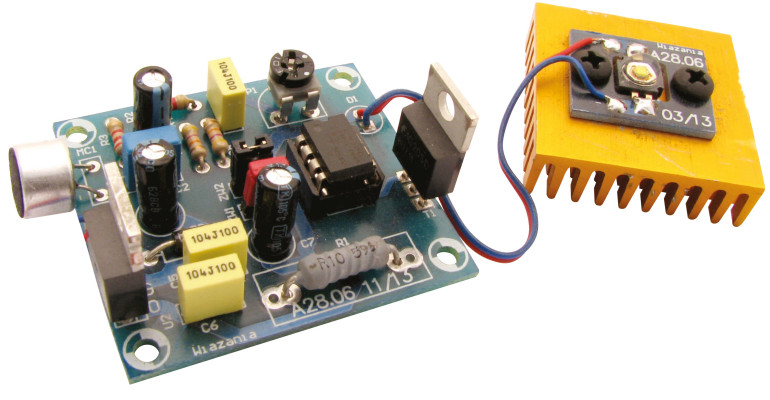

- Płytka o wymiarach 47×41 mm
- Zasilanie 8...15 VDC
- Programowanie prądu diody LED z zachowaniem wartości w pamięci EEPROM mikrokontrolera
- Tryby pracy: ręczny i automatyczny (wyzwalanie dźwiękami poniżej 300 Hz odbieranymi przez mikrofon)
- Regulacja czułości mikrofonu stroboskopu
- Regulacja częstotliwości błysków
W typowej konstrukcji stroboskopu stosuje się lampę błyskową, która wymaga do pracy napięcia kilku kilowoltów. Dostępne coraz powszechniej diody LED dużej mocy, które mogą generować błyski o dużej jasności, bez większych problemów mogą więc zastąpić palnik w stroboskopie i nie muszą być przy tym zasilane wysokim napięciem. Diody z rodziny Luxeon K2 charakteryzują się strumieniem świetlnym dochodzącym do 140 lumenów, a ich żywotność przy zapewnieniu odpowiedniego chłodzenia wynosi co najmniej 50000 godzin. Pobór prądu przez tego typu diody wynosi 0,7...1 A. W stroboskopie, jako stabilizator prądu i sterownik wykorzystano mikrokontroler PSoC. Zastosowanie takiego mikrokontrolera umożliwiło zaimplementowanie w nim wszystkich elementów analogowych, jak i cyfrowych stroboskopu, przez co urządzenie stało się bardzo łatwe do montażu i uruchomienia.
Opis działania układu
Całością steruje mikrokontroler PSoC, który jest taktowany z częstotliwością 12 MHz. Tranzystor T1 załączający diodę D1, jest sterowany przebiegiem PWM. Pomiar prądu płynącego przez diodę LED D1 jest wykonywany z wykorzystaniem rezystora R1. Mikrokontroler mierzy na nim spadek napięcia. Potencjometr P1 pełni trzy funkcje: umożliwia ustawienie prądu diody LED, wzmocnienia mikrofonu oraz umożliwia regulację częstotliwości błysków. Elementy R2, R3, C1 służą do zasilania mikrofonu elektretowego MC1. Kondensator C2 oddziela składową stałą, a elementy R4, R5 ustalają napięcie sztucznej masy na poziomie połowy napięcia zasilania. Dioda D2 zabezpiecza stroboskop przed odwrotnym podłączeniem napięcia zasilania, które może wynosić od 8 do 15 V. Napięcie zasilające stroboskop jest stabilizowane przez stabilizator U2 na poziomie 5 V. Zworka ZW1 służy do programowania prądu diody LED, a zworka ZW2 do wyboru pracy stroboskopu. Program dla mikrokontrolera został przygotowany w PSoC Designerze i jest napisany w języku C.
W zależności od ustawionego potencjometrem prądu, jego wartość jest regulowana z wykorzystaniem generatora PWM i korygowana po odczycie aktualnego prądu przez blok pomiaru, składającego się z przetwornika ADC oraz wzmacniacza operacyjnego. Ze względu na różne funkcje potencjometru P1, w pamięci EEPROM jest zapisywana informacja o wartości ustawionego prądu, który będzie płynął przez diodę LED. Sygnał z mikrofonu jest wzmacniany przez programowany wzmacniacz i przechodzi przez dolnoprzepustowy filtr, którego częstotliwość graniczna została ustawiona na około 300 Hz. Sygnał z wyjścia filtru jest próbkowany przez przetwornik ADC.
