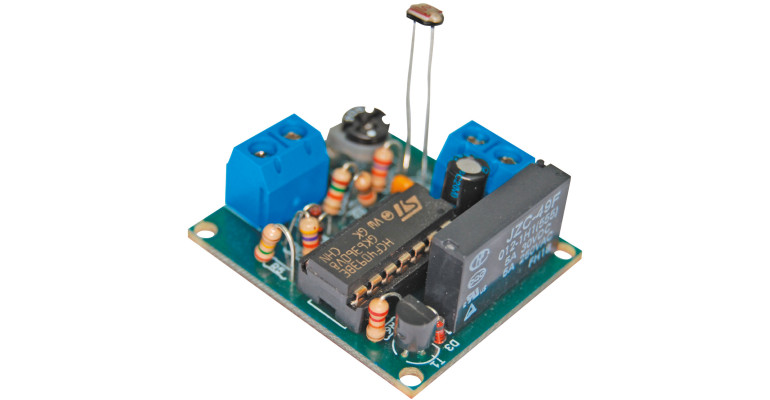

Przełącznik jest przewidziany do współpracy z automatycznym włącznikiem świateł mijania AVT990 i wyposażony został w oddzielne układy opóźnienia włączenia i wyłączenia. Układ możemy podzielić na dwie części – pierwsza z bramką U1A będąca światłoczułym wyłącznikiem, druga z bramką U1D, stanowiąca układ opóźniający oraz sterownik przekaźnika. Napięcie na wyprowadzeniu 1 układu U1 jest odwrotnie proporcjonalne do natężenia światła padającego na fotorezystor OPH1.
Przerzutnik Schmitta U1A zostaje przełączony, gdy napięcie to przekroczy próg wejściowy bramki, ustalony przy pomocy potencjometru R1. Gdy wyjście U1A jest w stanie wysokim, to napięcie punktu połączenia R1 i R2 jest niemalże równe napięciu zasilającemu. Gdy wyjście U1 jest w stanie niskim, napięcie to spada do poziomu wymaganego dla różnicy progów zadziałania przerzutnika Schmitta na wejściu U1A. Sygnał wyjściowy U1A steruje stopniem końcowym przez dwa obwody opóźniające: D2-R7-C2 dla stanu „włączenie” i D2-R5-C2 dla stanu „wyłączenie”. Po upływie ustawionego czasu opóźnienia, stany te pojawiają się na wyjściu U2A, który za pośrednictwem tranzystora T1 uruchamia przekaźnik. Podczas testów stwierdzono, że przy wartościach podanych na schemacie, układ nie reaguje na przypadkowe oświetlenie czujnika OPH1 np. poprzez światła przejeżdżających samochodów. Kondensator C1 zabezpiecza układ przed zakłóceniami mogącymi wpływać na pracę układu, które mogą się indukować w kablu łączącym fotorezystor z układem przełączającym.
Ze względu na wysoką impedancję wejściową układu 4093 powinien to być kabel ekranowany. Fotorezystor OPH1 należy zamontować w miejscu, które zapewnia najkorzystniejsze warunki oświetleniowe. Najlepszym miejscem będzie przednia szyba najlepiej w bezpośredniej okolicy wstecznego lusterka. Potencjometr R1 służy do dobierania progu natężenia światła, przy którym następuje przełączanie przekaźnika. Na czas regulacji warto wylutować kondensator C2.
Przed montażem urządzenia warto odłączyć akumulator lub odpowiedni bezpiecznik, aby wyeliminować możliwość spowodowania przypadkowego zwarcia. Bardzo ważną kwestią jest poprawne wykonanie dodatkowej instalacji.
Wymaga to odpowiedniego zaizolowania przewodów, prowadzenia ich z dala od części ruchomych oraz odpowiedniego zamocowania. Po podłączeniu układu i załączeniu świateł mijania oświetlenie deski rozdzielczej naszego pojazdu powinno świecić tylko po zmroku.
