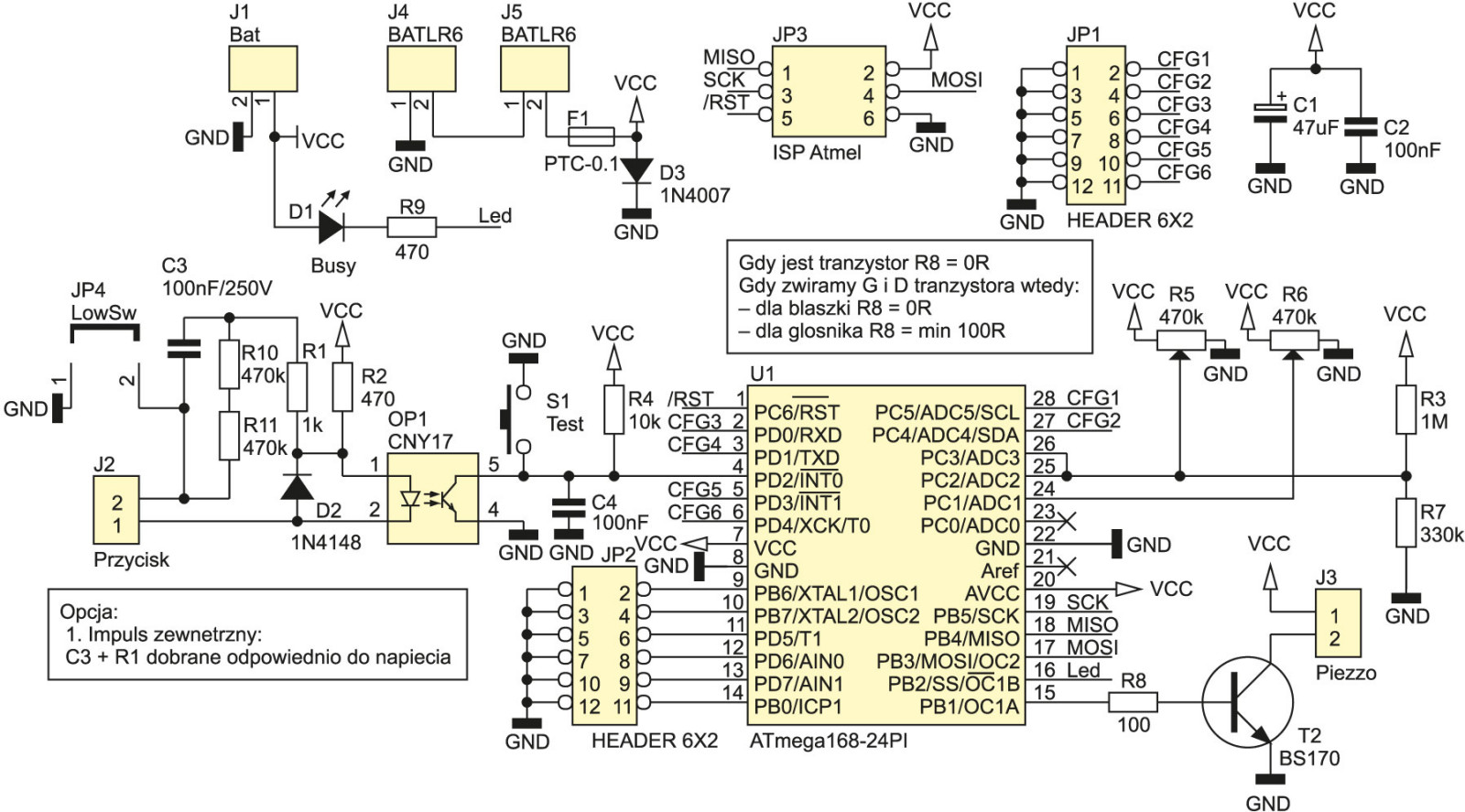

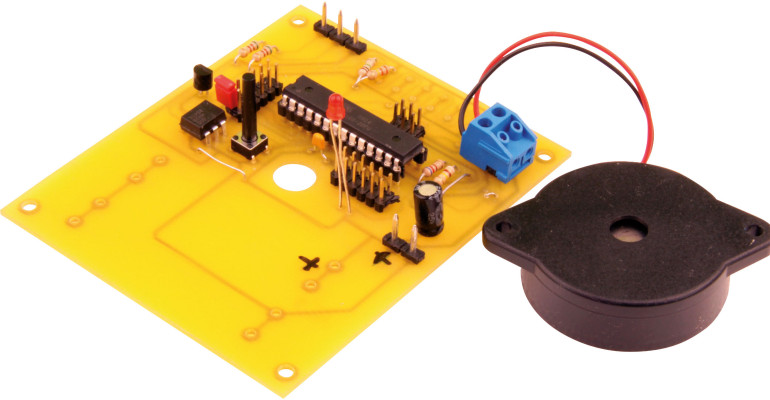

Schemat ideowy dzwonka umieszczono na rys. 1. Sygnał audio jest dostępny na PB1 mikrokontrolera. Obwód sterowania głośnikiem piezzo składa się z R8 i T2. Aby sygnał był głośniejszy, można zwiększyć napięcie zasilania lub w roli T2 zastosować tranzystor MOSFET (np. BS170). Jeśli użyjemy MOSFET’a, rezystor R8 należy zastąpić zworą.

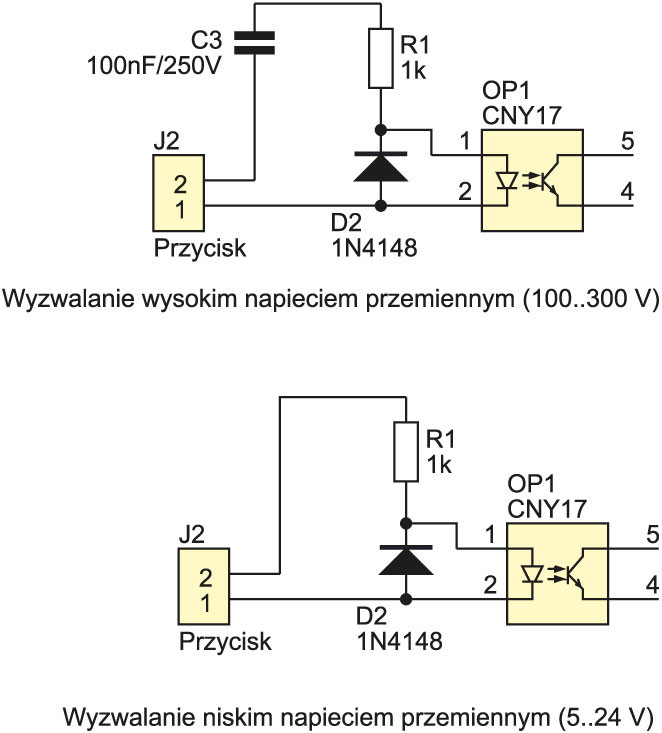

Dzwonek może być wyzwalany w dwojaki sposób: napięciem przemiennym podanym na piny 1-2 złącza J2 lub zwarciem tych pinów. Jeśli dzwonek jest wyzwalany napięciem przemiennym (100...250 VAC) montujemy elementy C1, R1, D2 i nie montujemy R2 i JP4. Wygląd układu w takiej konfiguracji można zobaczyć na rys. 2.
Kondensator C3 dla prądu przemiennego ma pewną około 32 kΩ, co ograniczy prąd diody do 7 mA. R1 zabezpiecza transoptor przed udarem prądu, który pojawi się w momencie, gdy kondensator będzie rozładowany. D2 zabezpiecza diodę transoptora przed napięciem wstecznym oraz umożliwia przeładowanie kondensatora przy ujemnych połówkach napięcia przemiennego. Na rys. 2 pominięto rezystory R10 i R11 rozładowujące kondensator. Warto je wlutować, ponieważ kondensator potrafi bardzo długo zachować ładunek. Jeśli napięcie wyzwalające będzie niskie (5...24 V), to zamiast C3 wlutowujemy zworę.
