Automatyczny kran umywalkowy z oświetleniem LED

Article Image
Elmax
Chcąc w nocy skorzystać z umywalki, możesz mieć problem ze znalezieniem po omacku przełącznika w celu włączenia światła w łazience lub pomocniczego światła w okolicy umywalki. W takiej sytuacji, pomocnym może być zamontowanie automatycznego kranu z oświetleniem LED-owym. Prosty układ będący tematem bieżącego projektu jest sterownikiem kranu z elektrozaworem i podświetleniem z wykorzystaniem kilku białych diod LED.

Istotnym elementem decydującym o automatycznej pracy kranu jest wyposażenie sterownika w czujnik podczerwieni, który rozpozna, że osoba stoi przed umywalką lub zareaguje na ruch dłoni w okolicy kranu umywalkowego. Drugim istotnym elementem jest timer, który po odmierzeniu zadanego odcinka czasu spowoduje zamknięcie elektrozaworu i wyłączenie światła. Timer zrealizowano z wykorzystaniem popularnego układu zaprojektowanego właśnie do takich zastosowań – „wiecznie młodego” NE555. Czujka podczerwieni jest natomiast gotowym podzespołem dostępnym jako niewielki moduł. Moduł ten wyposażony jest w diodę nadawczą i odbiorczą, które pracują (podobnie jak popularne piloty zdalnego sterowania) w zakresie podczerwieni. Integralną częścią takiego modułu jest też komparator z możliwością regulacji czułości zadziałania. Tak skonstruowany układ można nazwać w pełni automatycznym sterownikiem kranu z zaworem elektromagnetycznym.

Opis i działanie układu

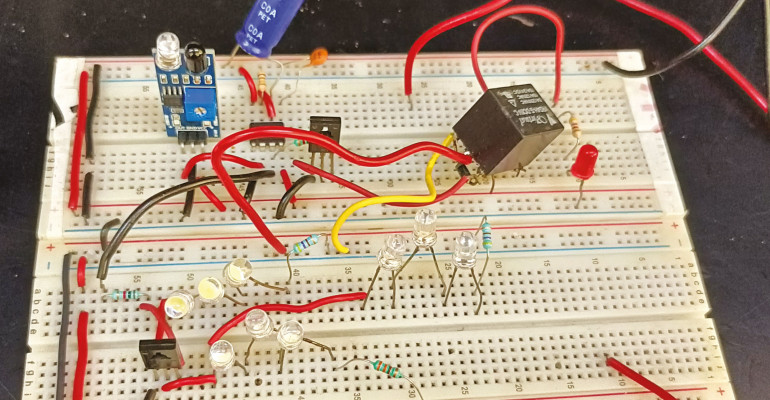

Na fotografii pokazano prototyp wykonanego przez autora projektu. Dla celów testowych układ zmontowano na uniwersalnej płytce stykowej.

Układ wykonano z użyciem popularnych i tanich elementów. Najistotniejszymi są: transformator sieciowy obniżający napięcie 230 V AC do około 12 V AC, o prądzie znamionowym do 0,5 A (X1), mostek prostowniczy (BR1), stabilizator liniowy 5 V LM7805 (IC1) i układ czasowy NE555 (IC2). Kluczowym podzespołem jest jednak moduł IR, który należy podłączyć do złącza oznaczonego CON2. Układ ten wymaga jedynie trzech przewodów, z których dwa to zasilanie +5 V i masa. Sygnał wyjściowy (na pinie 1) jest aktywny w stanie niskim i jest podawany bezpośrednio na układ NE555. Układ ten skonfigurowano do pracy jako przerzutnik monostabilny, wyzwalany przez wejście TRIGGER. Wyzwolenie tego przerzutnika wymaga obniżenia potencjału tego wejścia poniżej 1/3 napięcia zasilania.

Jedynie część układu jest zasilana napięciem stabilizowanym +5 V. Są to układ NE555 oraz moduł IR (podczerwieni). Pozostałe obwody o większym poborze prądu mogą być zasilane napięciem niestabilizowanym, z tętnieniami, przed stabilizatorem LM7805. Napięcie to jest filtrowane jedynie kondensatorem o dużej pojemności, podłączonym na wyjściu dwupołówkowego mostka prostowniczego. W tym punkcie podłączono również diodę LED1, informującą o obecności napięcia zasilania.
