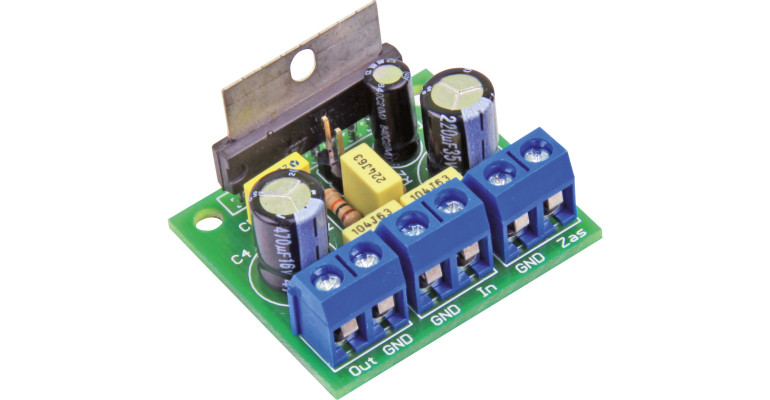

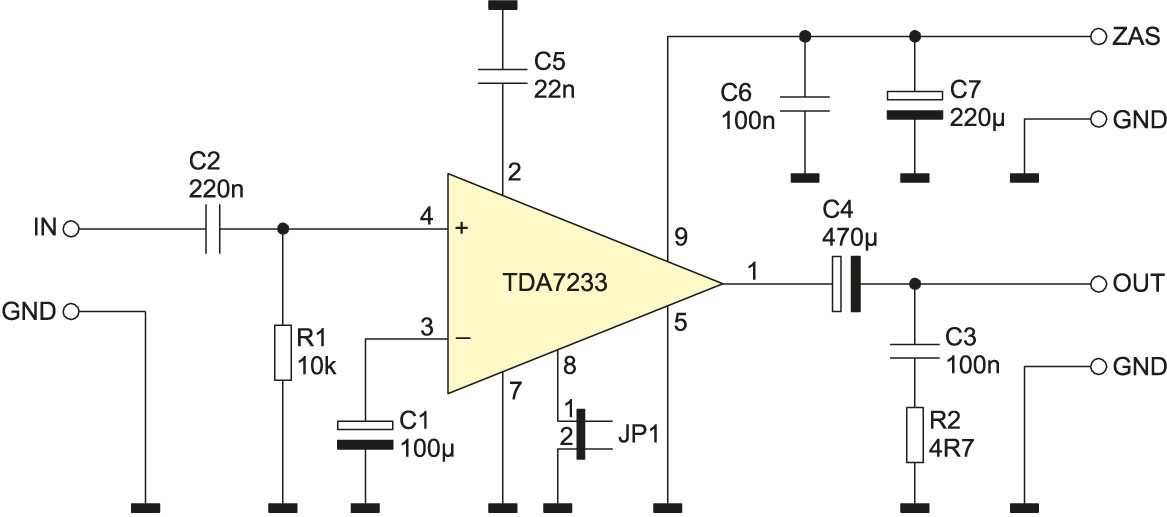

Na rysunku 1 zamieszczono schemat ideowy wzmacniacza.
Zbudowano go z użyciem układu scalonego TDA7233S w obudowie SIP9. Nie odbiega on od proponowanego przez producenta w nocie aplikacyjnej. Wymagane jest zainstalowanie tylko tych elementów, których producent nie mógł umieścić wewnątrz obudowy – są to kondensatory o dużej pojemności. Elementy C2, R1 odseparowują składową stałą oraz tworzą prosty filtr górnoprzepustowy ograniczający pasmo przenoszenia w zakresie stałych częstotliwości. C4 separuje składową stałą na wyjściu, a R2 i C3 zapobiegają wzbudzaniu się wzmacniacza. Pozostałe komponenty służą do filtracji napięć zasilania oraz polaryzacji wewnętrznych obwodów wzmacniacza.
Moc wyjściowa wzmacniacza zależy od napięcia zasilania. TDA7333S może być zasilany napięciem z przedziału 1,8...15 V.

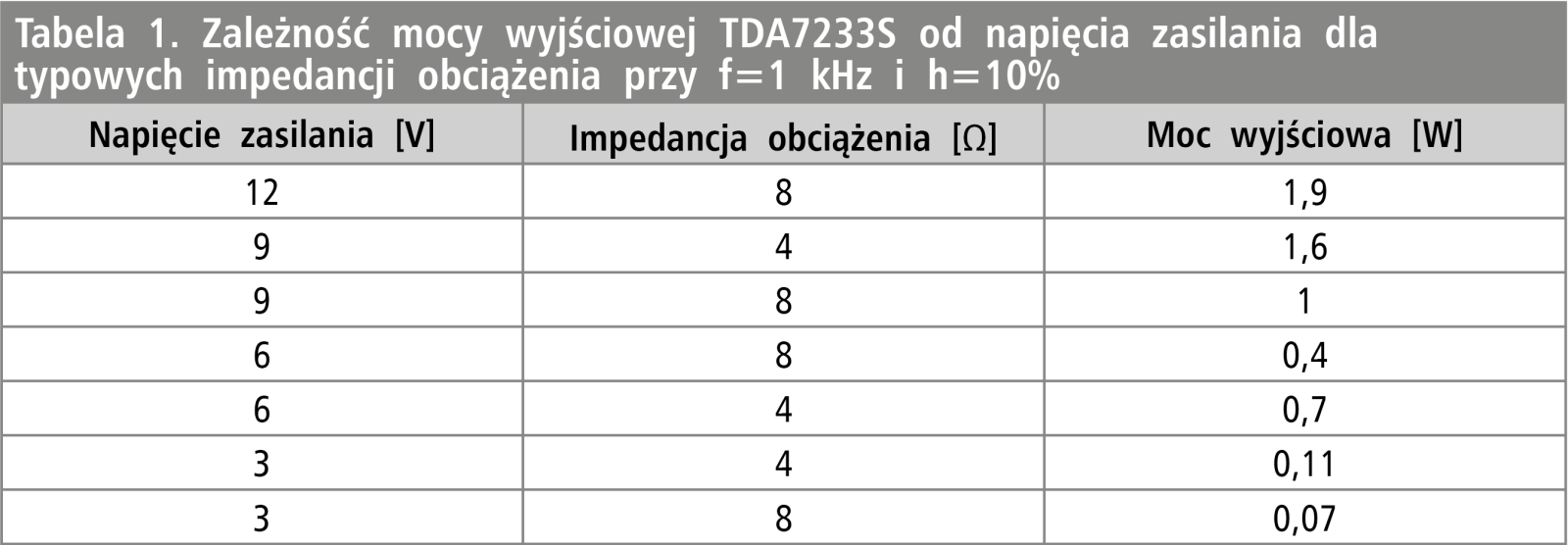

W tabeli 1 zestawiono wartości mocy wyjściowej dla różnych napięć zasilania i typowych impedancji obciążenia. Zniekształcenia przy mocy wyjściowej 0,5 W, obciążeniu 8 Ω, napięciu zasilania 9 V dla f=1 kHz wynoszą 0,3%.
